MA950.A.LBICG.005 Antenne Extern Low-Profile Router 4G/LTE, W-lan, GNSS Klebehalter Guardian 5-in-1 für Einsatzkräfte, IoT-Gateways und Router, HD-Video-Streaming, Transport

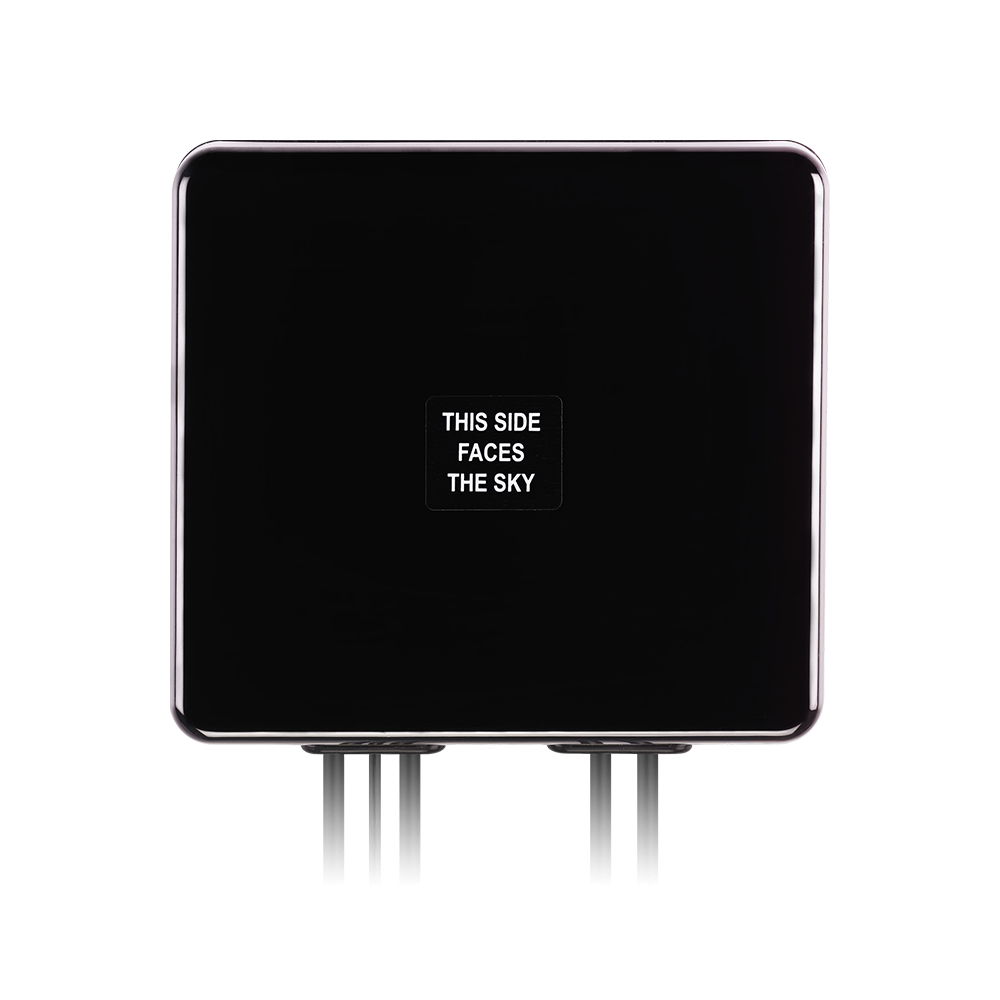

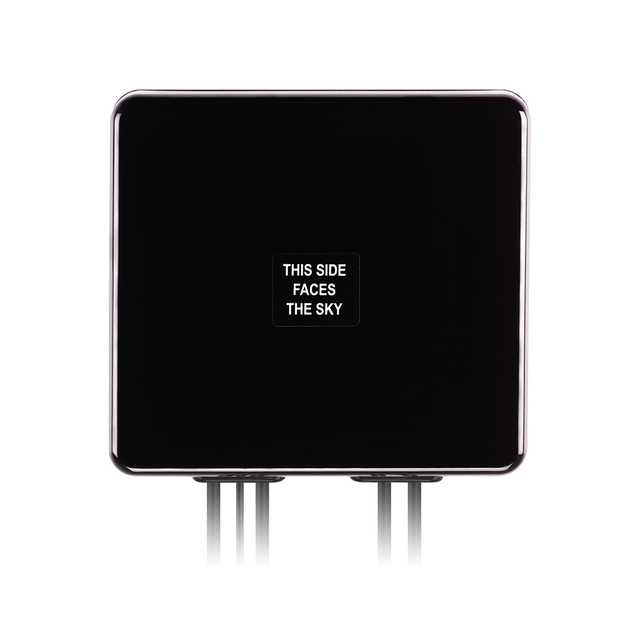

Guardian MA950 ist eine flache 5-in-1 Klebemontage-Antenne, die entwickelt wurde, um Multi-Radio-Installationen für vernetzte Fahrzeuge und Gateway-/Router-Geräte zu vereinfachen. Durch die Kombination von Cellular MIMO, W-lan MIMO und GNSS in einem robusten Gehäuse hilft sie, Antennenwirrwarr zu reduzieren und den Installationsaufwand zu minimieren.

Die Klebemontage ermöglicht die Platzierung im Fahrzeuginneren auf Paneelen, um das Bohren am Dach zu vermeiden, und kann helfen, Kabelwege zu verkürzen, was die Systemleistung bei platzbeschränkten Installationen verbessert.

Konnektivitäten

2x 4G/LTE MIMO 698-4000MHz
2x W-lan MIMO 2,4GHz/5,8GHz
1x Aktive GPS-GLONASS-GALILEO-BeiDou Antenne

Installation / Umwelt

Das Gehäuse ist IP67 wasserdicht, und die Klebemontage-Version wird mit 3M-Kleber geliefert. Die Antenne kann innen oder außen an einem Fahrzeug montiert werden. Der MA950 wird standardmäßig mit 1m langen, verlustarmen TGC-200 Koaxialkabeln für die LTE- und W-lan-Antennen sowie RG174 Koaxialkabel für die GNSS-Antenne geliefert. Maßgeschneiderte Kabel- und Steckerversionen sind ebenfalls erhältlich.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO, Panel
Mobilfunktechnologien: 4G/LTE
Position: Außen
Montage: Klebemontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
Abmessungen: 146*134*20mm
Gewicht: 640g
Frequenzbereich: 600MHz - 6000MHz
VSWR: 2:1
Gewinn (max.): 3,06

4G/LTE MIMO (2x)

Frequenz: 698-960MHz, 1710-2170MHz, 2490-2690MHz, 3300-3600MHz
Standards: Weltweite 4G-Bänder einschließlich 3G und 2G
Polarisation: Linear
Impedanz: 50Ω
VSWR: < 3
Steckertyp: SMA(M)
Kabellänge: 100cm
Kabeltyp: TGC-200

W-lan MIMO (2x)

Frequenz: 2400~2500MHz, 4900~5850MHz
Standards: W-lan
Polarisation: Linear
Impedanz: 50Ω
VSWR: < 3
Steckertyp: RP-SMA(M)
Kabellänge: 100cm
Kabeltyp: TGC-200

GNSS (Aktiv)

Frequenz: GPS/GALILEO:1575,42±1,023MHz
Frequenz: BeiDou:1561,098±2,046MHz
Frequenz: GLONASS:1602±5MHz
Polarisation: RHCP
Impedanz: 50Ω
VSWR: 3:1 Max (Passive Antenne); < 2:1 (LNA und Filter)
Steckertyp: SMA(M)
Kabellänge: 100cm
Kabeltyp: RG174
