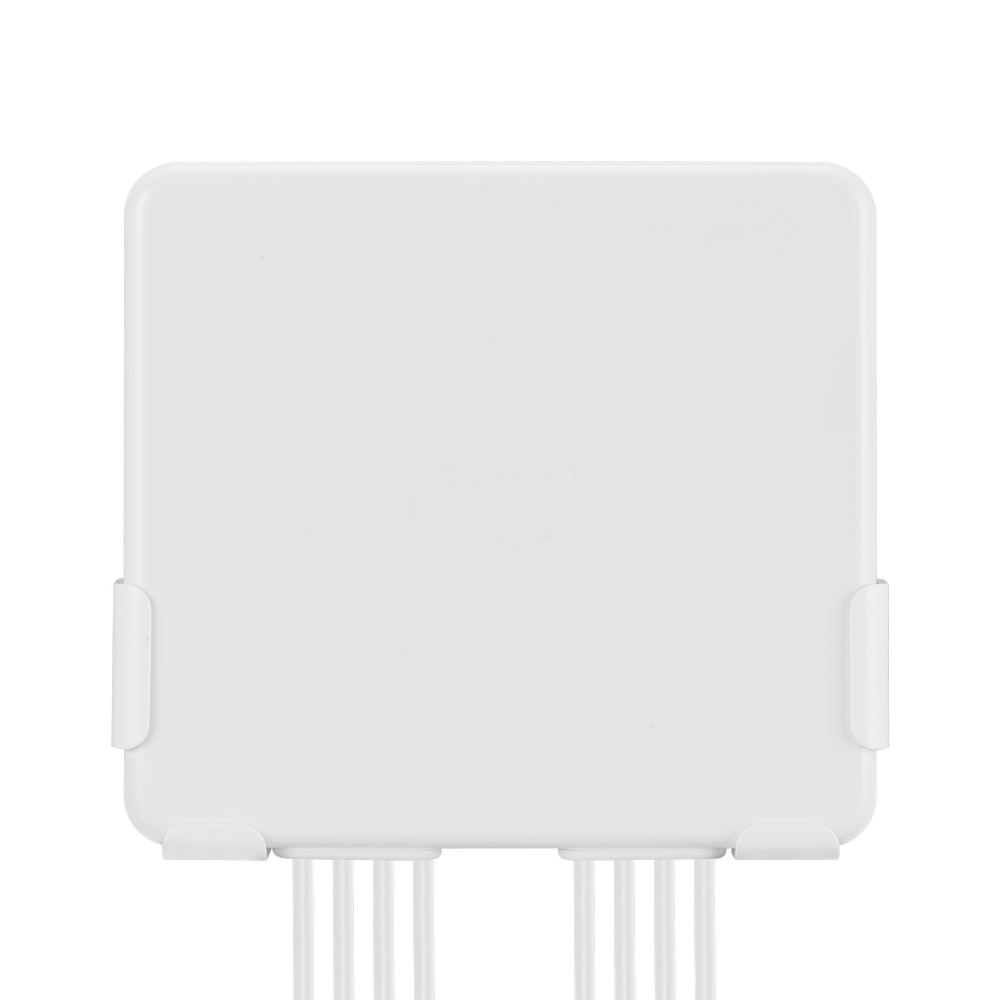

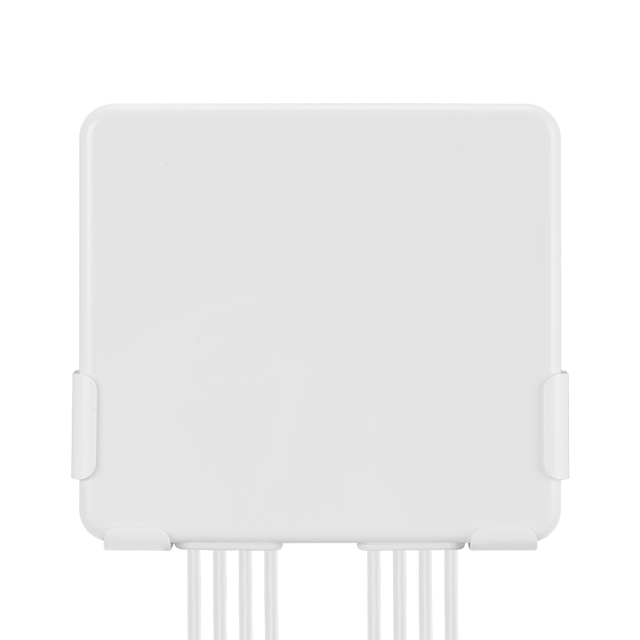

MA998.W.001 Antenne Extern Low-Profile MIMO 5G, GNSS, W-lan 6E/7 Multi-Mount Panel Guardian HP 8-in-1 für Reisebus- und Schienenanwendungen, Automotive und Baumaschinen, Fahrzeugortung und Telematik, Einsatzkräfte und Notfalldienste

Der Guardian HP 8-in-1 ist eine kompakte, flache Kombinations-Panelantenne, die für leistungsstarke Konnektivität entwickelt wurde, wenn mehrere Antennen in einem robusten Gehäuse benötigt werden. Sie integriert GNSS-, Mobilfunk-MIMO- und W-lan-MIMO-Elemente, um moderne Module und Router in platzbeschränkten Installationen zu unterstützen.

• Robustes Außengehäuse: Entwickelt für anspruchsvolle Umgebungen mit einem IP67-zertifizierten Gehäuse.
• Hohe Isolationsgestaltung: Entwickelt, um Selbstinterferenzen zwischen MIMO-Elementen zu reduzieren und so Durchsatz und Verbindungsstabilität zu erhalten.
• Flexible Installationsoptionen: Unterstützt standardmäßig Klebemontage oder Wandmontage, mit separat erhältlichen Mastbefestigungs- und Tischmontage-Kits.

Typische Anwendungsfälle umfassen Passagierbus- und Schienenanwendungen, Automobil- und Baumaschinen, Fahrzeugverfolgung und Telematik, Einsatzkräfte und Notfalldienste sowie HPUE-Anwendungen wie öffentliche Sicherheitskommunikation und kritische Infrastruktur und Versorgungsunternehmen.

Auch in Schwarz erhältlich: MA998.A.001.

Konnektivitäten

1x GNSS (L1/L5)
4x 5G/4G MIMO 600-6000MHz
3x W-lan MIMO 2.4GHz/5.8/7.125GHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO, Panel
Mobilfunktechnologien: 5G
Position: Außen
Montage: Multi-Mount, Klebemontage, Wandmontage, Mastbefestigung, Tischmontage
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, ISM
Typ: Kombination
IP-Schutzart: IP67
Abmessungen: 146mm * 136mm * 20mm Kabel: 2m Low Loss TGC-302 und RG-174 Anschlüsse: SMA(M)/RP
Gewicht: 800g

GNSS (L1/L5)

Frequenz: 1176,45-1603 MHz
Standards: GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS, IRNSS
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 10W
LNA-Verstärkung: 28,2-30,3 dB
Rauschzahl: 2,4-2,8 dB
Rückflussdämpfung: < -8 dB
Eingangsspannung: + 1,8 bis 5,5 V
Stromaufnahme: 10 ± 3 mA
Anschlusstyp: SMA(M)
Kabellänge: 200cm
Kabeltyp: TGC-302 und RG-174

5G/4G Mobilfunk MIMO (4x)

Frequenz: 600MHz - 6000MHz
Standards: 5G/4G, weltweite 4G-Bänder einschließlich 3G und 2G, NB-IoT, Cat M
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
VSWR: 2:1
Gewinn (max.): 7,42 dBi
Anschlusstyp: SMA(M)
Kabellänge: 200cm
Kabeltyp: TGC-302 und RG-174

W-lan MIMO (3x)

Frequenz: 2.4GHz/5.8/7.125 GHz
Standards: W-lan 6
Impedanz: 50 Ω
Polarisation: Linear
VSWR: 2:1
Anschlusstyp: RP-SMA(M)
Kabellänge: 200cm
Kabeltyp: TGC-302 und RG-174
