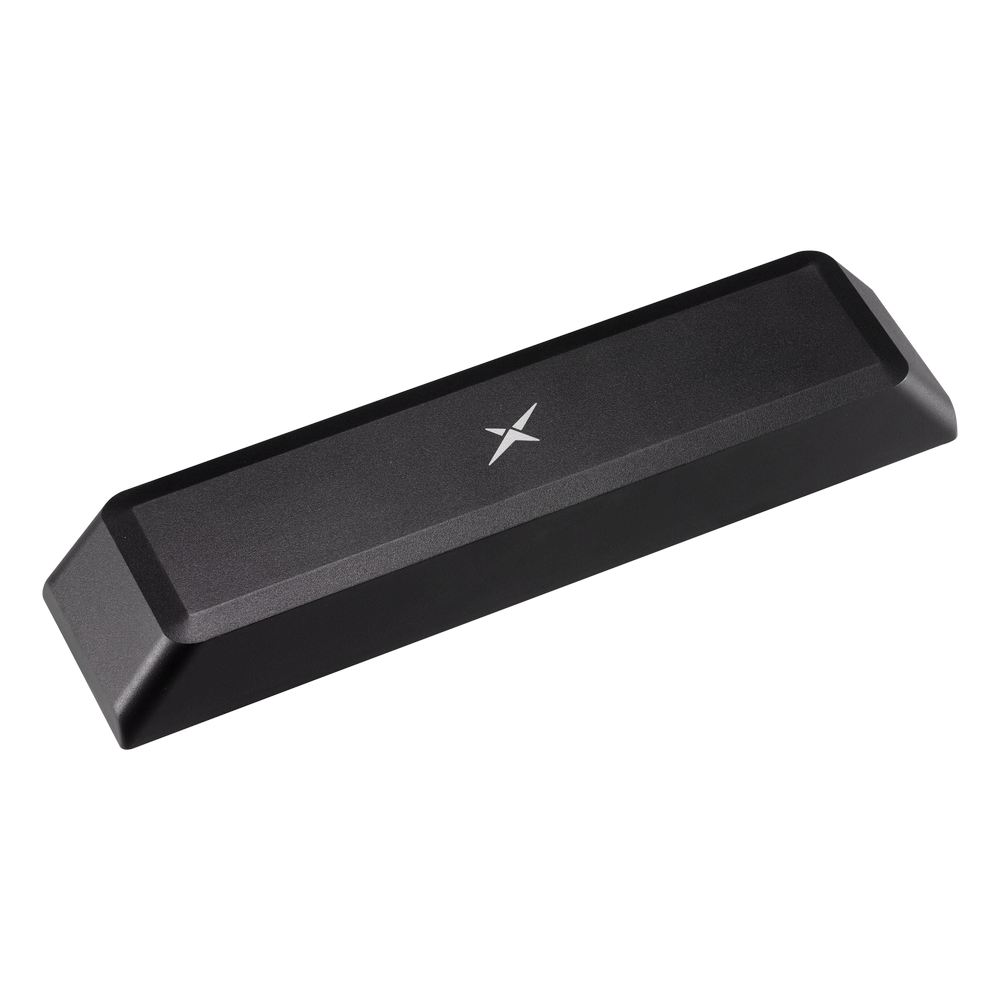

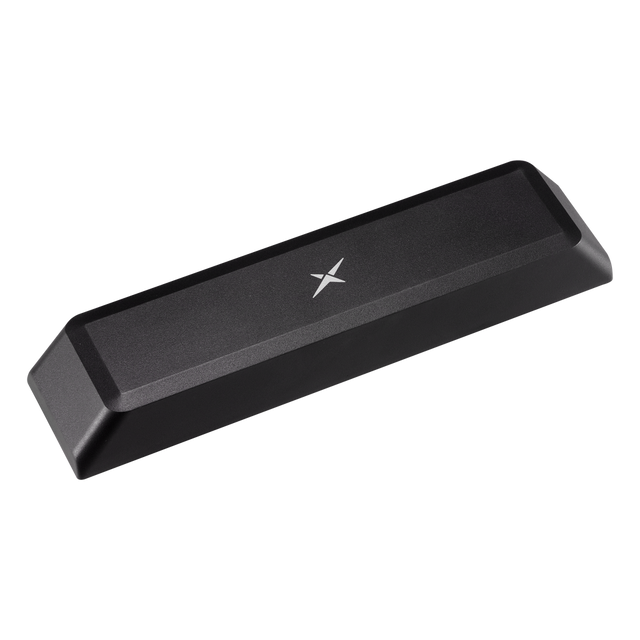

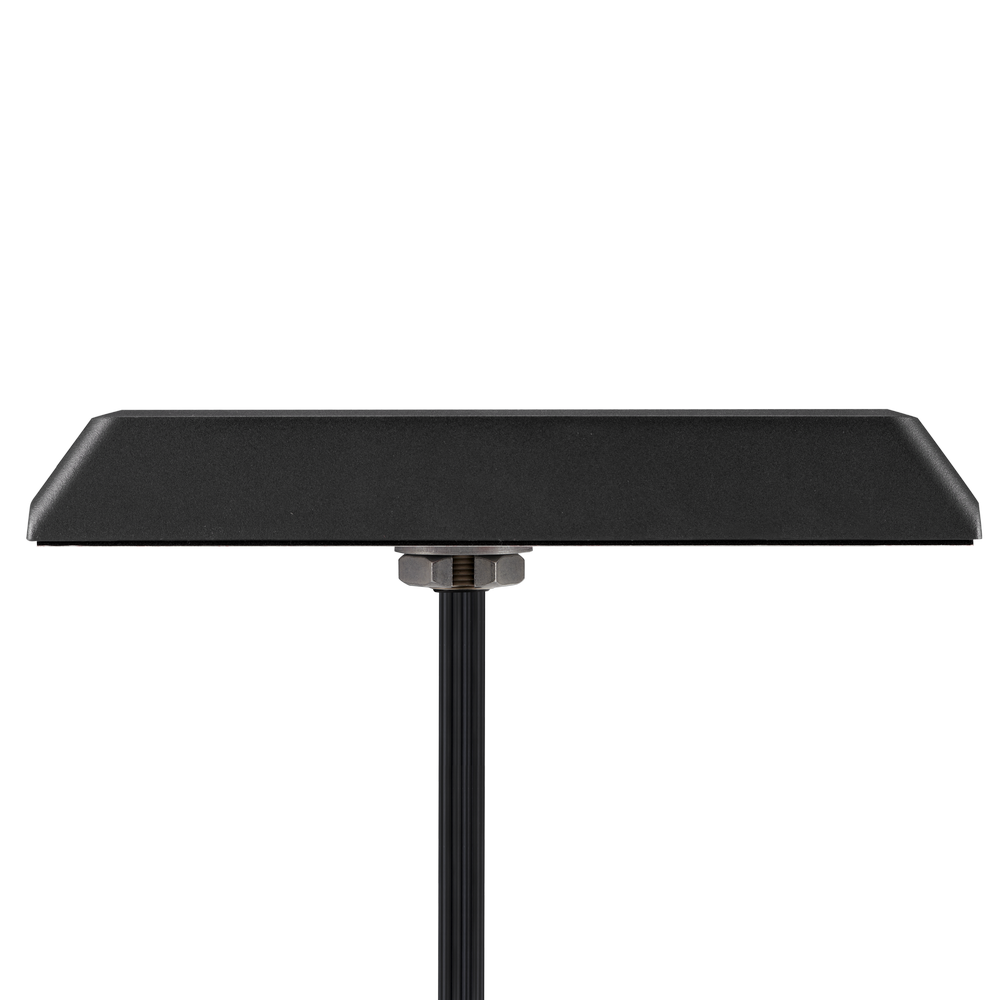

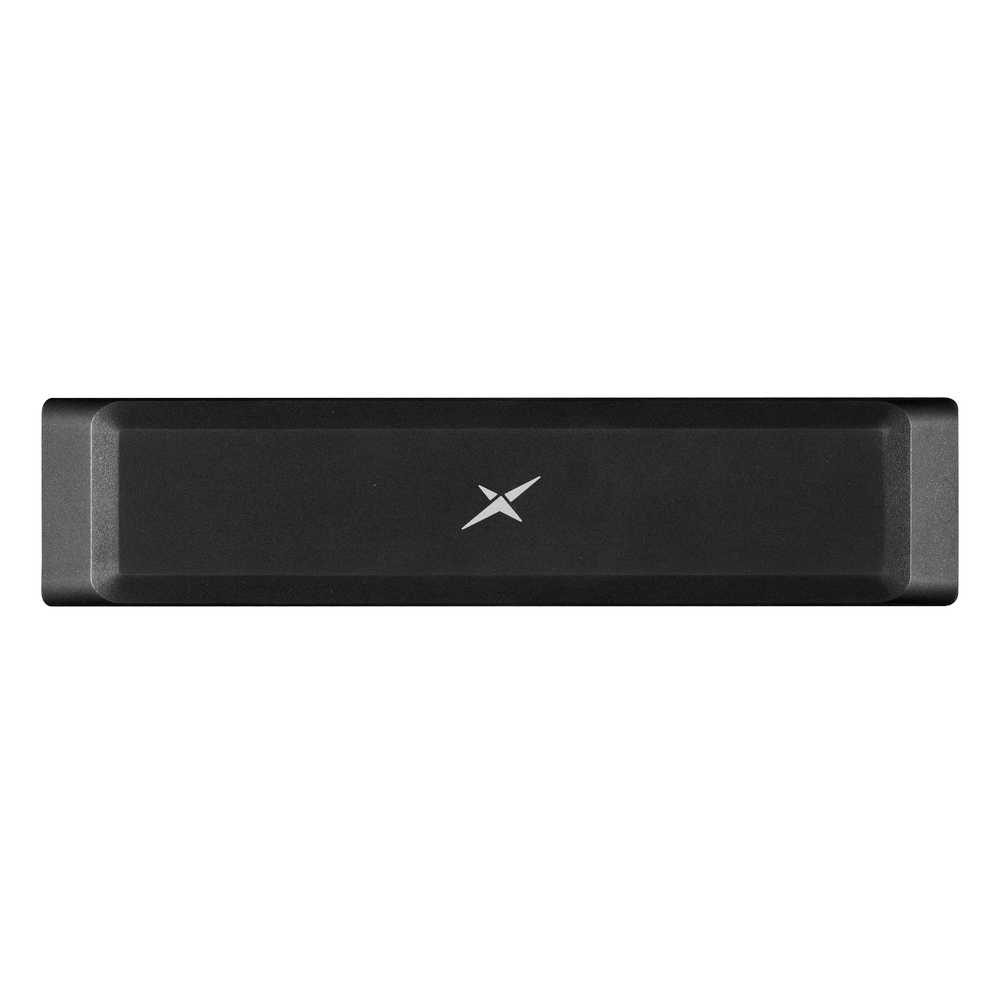

MAX1012.A.001 Antenne Extern MIMO 5G, GNSS, W-lan 6E/7 Schraubmontage Raptor Max 12-in-1 für Flottenmanagement, Asset-Tracking, Smart Cities, öffentliche Sicherheit

Raptor Max ist eine flache Kombiantennenlösung zur Fahrzeugdachmontage, die Multi-Netzwerk-Einsätze durch die Integration von Mobilfunk, W-lan und GNSS in einem robusten Gehäuse vereinfacht. Sie unterstützt bis zu 12 integrierte Antennenkonnektivitäten, um die Installationszeit zu verkürzen, Montageplatz zu sparen und den gleichzeitigen Betrieb mehrerer Netzwerke zu ermöglichen.

• 12-in-1 Integration: kombiniert Mobilfunk MIMO, W-lan MIMO und Dualband-GNSS-Abdeckung in einem Gehäuse
• Breite Abdeckung: unterstützt globale Mobilfunkabdeckung neben W-lan 6/7 Bändern und Dualband-GNSS (L1/L5)
• Robustes Design: flaches, wasserdichtes Gehäuse, geeignet für anspruchsvolle Fahrzeug- und Außenumgebungen

Typische Anwendungsfälle sind Flotten-/Asset-Tracking, vernetzte Fahrzeugsysteme, Smart-City-Infrastruktur und Einsätze im Bereich öffentliche Sicherheit.

Konnektivitäten

8x 5G/4G MIMO 617~6000MHz
3x W-lan MIMO 2.4/5.8/7.125 GHz
1x Multiband L1/L5 GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50Ω
Frequenzbereich: 600MHz - 7125MHz
VSWR: 2:1
Polarisation: Linear
Abmessungen: 330 x 75,5 x 45,2mm RoHS- & Reach-konform
Gewicht: 972g

5G/4G MIMO

Frequenz: 617~6000MHz
Standards: 5GNR/4G
Anschlusstyp: SMA(M) / RP-SMA(M)
Kabellänge: 30cm
Kabeltyp: TGC-1.5DS
Impedanz: 50Ω
Polarisation: Linear
Strahlungscharakteristik: Omni
Max. Eingangsleistung: 10W

W-lan MIMO

Frequenz: 2.4/5.8/7.125 GHz
Standards: W-lan 6/7
Anschlusstyp: SMA(M) / RP-SMA(M)
Kabellänge: 30cm
Kabeltyp: TGC-1.5DS
Impedanz: 50Ω
Polarisation: Linear

GNSS (aktiv) Dualband L1/L5

Frequenz: 1176,45 MHz, 1561 MHz, 1575,42 MHz
Standards: GPS, Galileo, BeiDou, QZSS, IRNSS, SBAS
VSWR (max.): 3:1
Polarisation: Linear
Impedanz: 50Ω
LNA-Verstärkung (dB): 29,7 (1176,45 MHz), 28,8 (1561 MHz), 28,1 (1575,42 MHz), 28,6 (1602 MHz)
Rauschzahl (dB): 2,9 (1176,45 MHz), 2,8 (1561 MHz), 2,9 (1575,42 MHz), 2,3 (1602 MHz)
Eingangsspannung (V): + 1,8 bis 5,5
Stromaufnahme (mA): 5 ± 2
Anschlusstyp: SMA(M) / RP-SMA(M)
Kabellänge: 30cm
Kabeltyp: RG-174

Datenblatt PDF herunterladen
