Beschreibung

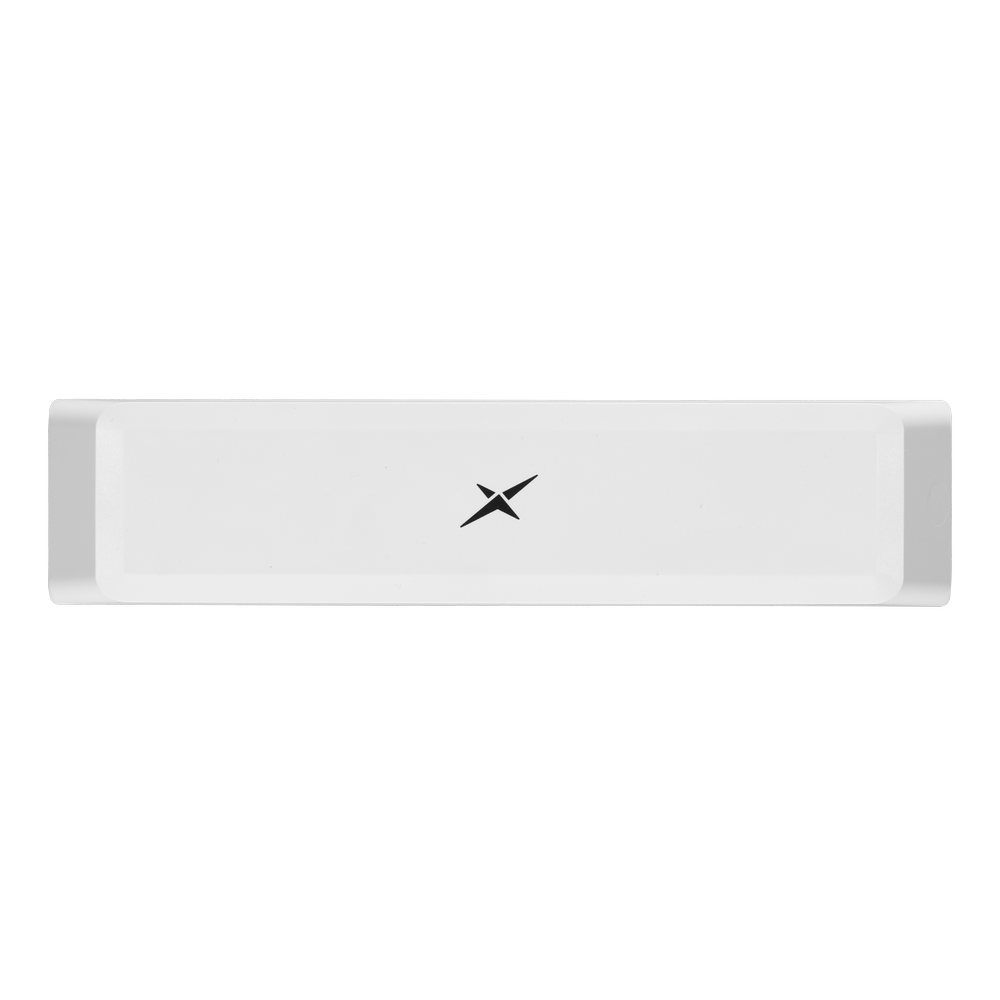

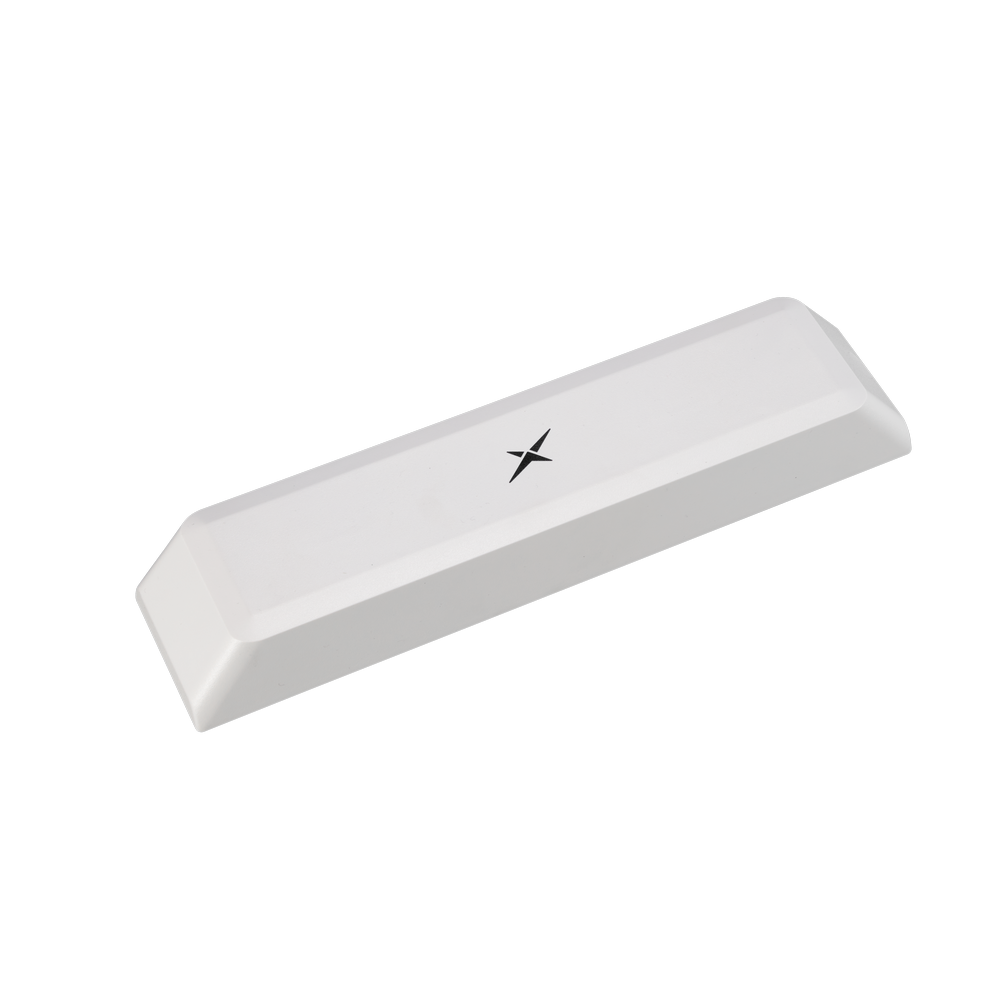

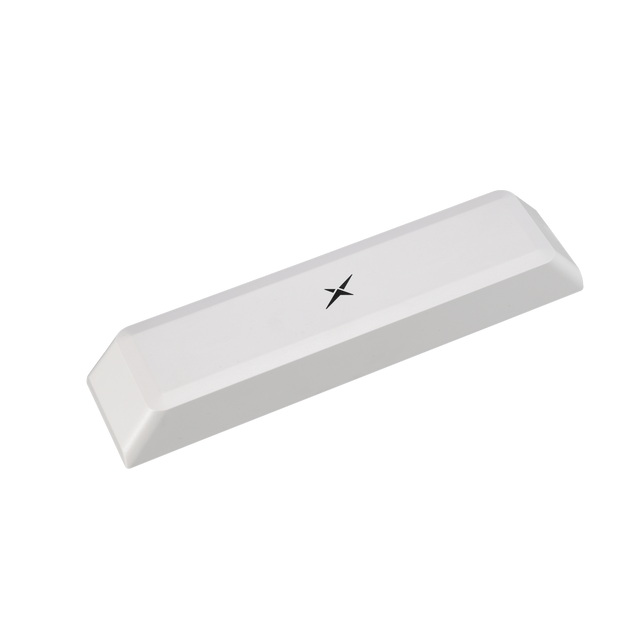

Raptor Max ist eine flache, wasserdichte Fahrzeugdachantenne, die Mobilfunk, W-lan und GNSS in einem kompakten Gehäuse vereint, um Multi-Netzwerk-Installationen zu vereinfachen und Installationszeit sowie Dachchaos zu reduzieren.
Diese 15-in-1-Konfiguration kombiniert 8x breitbandige Mobilfunkelemente für globale 5G/4G-Abdeckung, 6x W-lan-Elemente, die für W-lan 6/7-Bänder ausgelegt sind, sowie eine Dualband-GNSS-Antenne, die L1/L5 unterstützt und im Vergleich zu Singleband-GNSS eine verbesserte Positionsgenauigkeit bietet.
- Flaches, robustes Gehäuse: entwickelt für raue Außen- und Fahrzeugumgebungen
- Multi-Netzwerk-Fähigkeit: unterstützt gleichzeitige Mobilfunk-, W-lan- und GNSS-Konnektivitäten
- Ideal für: vernetzte Fahrzeuge, Flottenmanagement & Asset-Tracking, Smart Cities, industrielle IoT-Überwachung, Einsatzfahrzeuge und Kommando-/Steuerungssysteme
Konnektivitäten
8x LTE MIMO 617 bis 6000MHz
6x W-lan® MIMO 2,4/5,8/7,125 GHz
1x Multiband L1/L5 GNSS-Antenne
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunk-Technologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M

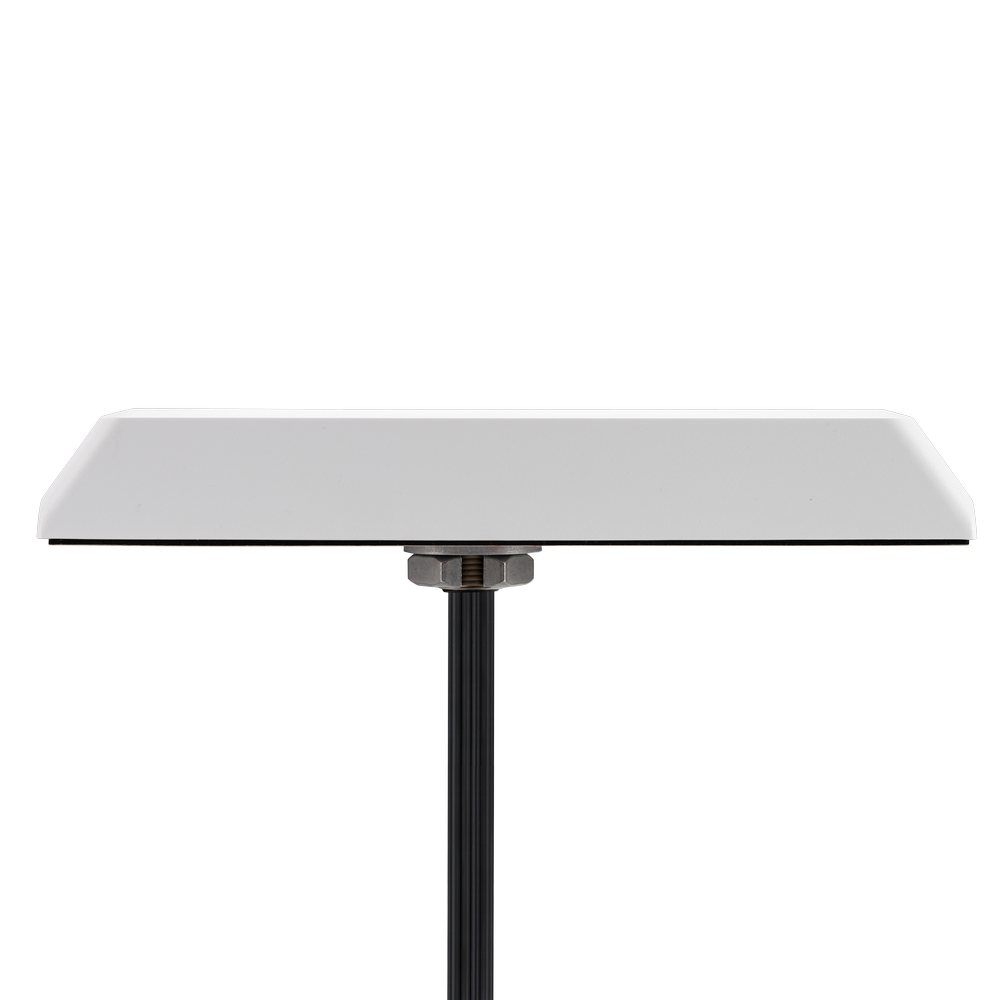

Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP67
Impedanz: 50 Ω
VSWR: 2:1
Abmessungen: 330 x 75,5 x 45,2mm RoHS- & Reach-konform
Gewicht: 972g
5G/4G MIMO
Anzahl: 8x
Frequenz: 617-6000MHz
Polarisation: Linear
Impedanz: 50 Ω
Strahlungsmuster: Omni
Max. Eingangsleistung: 10W
Anschlusstyp: SMA(M) / RP-SMA(M)
Kabellänge: 30cm
Kabeltyp: TGC-1.5DS
W-lan MIMO
Anzahl: 6x
Frequenz: 2,4/5,8/7,125GHz
Anschlusstyp: SMA(M) / RP-SMA(M)
Kabellänge: 30cm
Kabeltyp: TGC-1.5DS
GNSS (L1/L5)
Anzahl: 1x
Frequenz: 1176,45MHz, 1575,42MHz
Polarisation: Linear
Impedanz: 50 Ω
VSWR (max.): 3:1
LNA-Verstärkung (dB): 29,7 (1176,45MHz), 28,1 (1575,42MHz)
Rauschzahl (dB): 2,9 (1176,45MHz), 2,9 (1575,42MHz)
Eingangsspannung (V): + 1,8 bis 5,5
Stromaufnahme (mA): 5 ± 2
Anschlusstyp: SMA(M) / RP-SMA(M)
Kabellänge: 30cm
Kabeltyp: RG-174
