Beschreibung

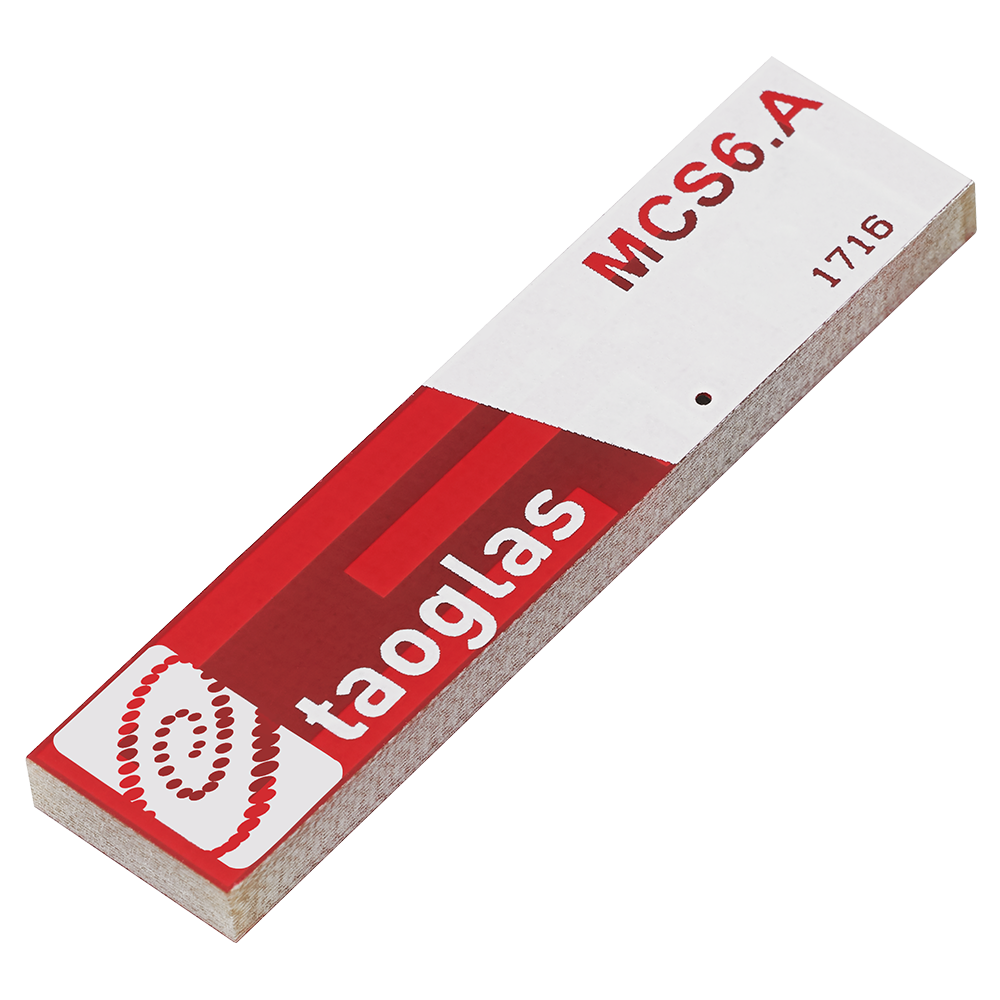

Die MCS6.A ist eine flache, eingebettete Mobilfunkantenne, die für die direkte SMD/SMT-Montage auf einer Geräte-Leiterplatte (PCB) entwickelt wurde. Sie unterstützt NB-IoT und Cat-M1 Anwendungsfälle und deckt gleichzeitig den breiten 4G/3G/2G Mobilfunkbetrieb ab, was sie ideal für kompakte vernetzte Geräte macht.
- Eingebettetes SMD/SMT-Formfaktor: Entwickelt für Pick-and-Place-Montage und Reflow-Löten am Leiterplattenrand.
- LPWA-fähig: Unterstützt NB-IoT und Cat-M1 zur Ermöglichung von energieeffizienten IoT- und M2M-Einsätzen.
- Integrationsfreundlich: Kann an die Geräteumgebung angepasst werden, ohne dass neue Werkzeuge erforderlich sind.
- Anwendungsbereiche: Automobil, intelligente Messsysteme, Medizin und Smart-City-Geräte, einschließlich NTN (Non-Terrestrial Network) Einsätze.
Installation / Umwelt
Im Folgenden ein Beispiel, wie die MCS6.A in ein Design integriert werden kann. Diese Antenne hat 4 Pins, von denen einer für die RF-Zuleitung verwendet wird. Es wird empfohlen, eine Mindest-Grundfläche von 107x45mm (PCB) zu verwenden, um optimale Leistung zu gewährleisten.
Ansicht von oben des PCB-Referenzdesigns
Die Integrationsdateien in Altium, 2D-Formate und das 3D-Modell der MCS6.A finden Sie auf der Produktseite der MCS6.A.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Mobilfunktechnologien: 4G/LTE
Position: Intern
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: SMD/SMT-Montage
Typ: Einzel
Abmessungen: 42mm x 10mm x 3mm
Gewicht: 2,50g
Mobilfunk (NB-IoT / CAT M1 / 4G/3G/2G)
Frequenz: 698-960MHz / 1710-2690MHz
Standards: GSM / CDMA / DCS / PCS / WCDMA / UMTS / HSDPA / GPRS / EDGE / NB-IoT / CAT M1
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <2
Max. Eingangsleistung: 5W
Strahlungsmuster: Rundstrahlend
Mobilfunkbänder: 5, 8, 20, 28, 2, 3, 4, 25, 66, 1, 40
Durchschnittlicher Gewinn (dB): -1,79 (700-900), -1,14 (1700-2100), -1,77 (2300-2600)
Effizienz (%): 66,2 (700-900), 76,9 (1700-2100), 66,5 (2300-2600)
Spitzen-Gewinn (dBi): 2,55 (700-900), 4,76 (1700-2100), 4,64 (2300-2600)
Max. Gewinn: 3,11
NTN-Empfehlung: Band 255 (Global), Band 256 (Europa), Band 23 (Nordamerika)
Test-Grundfläche: 107 x 45mm
