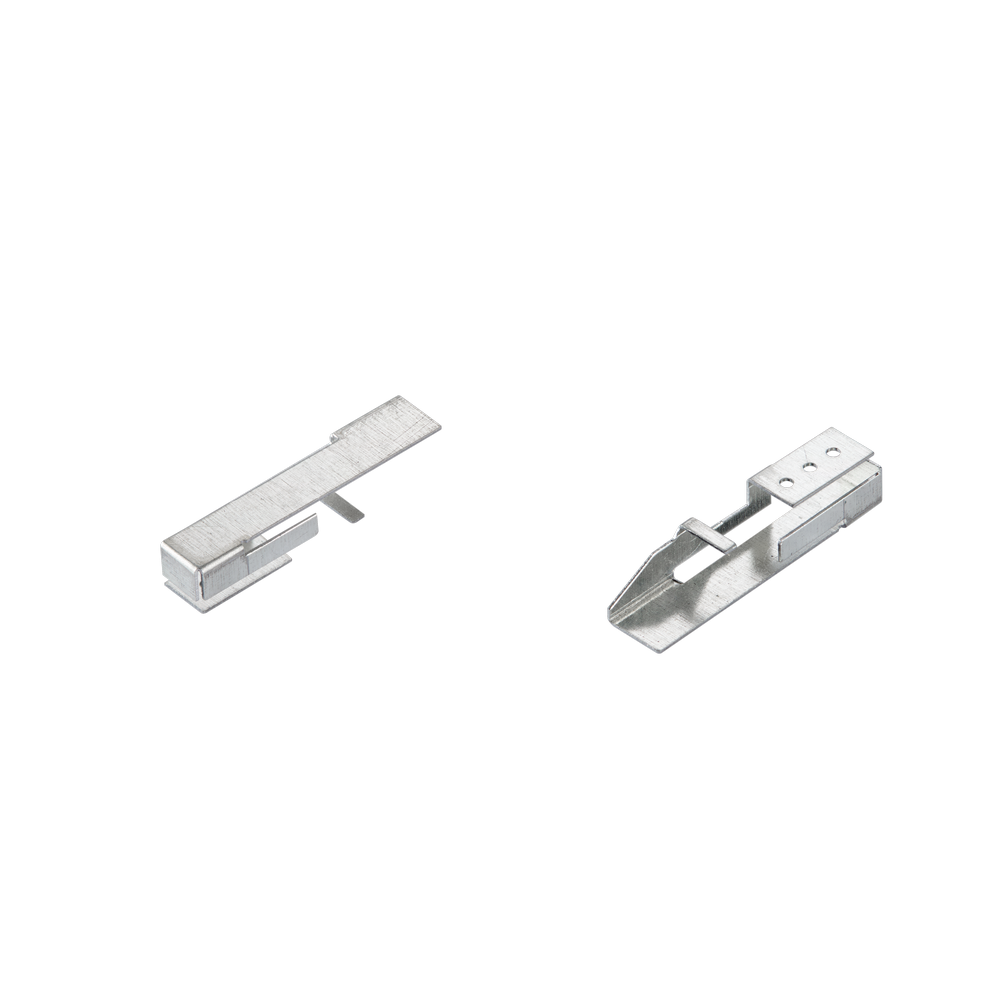

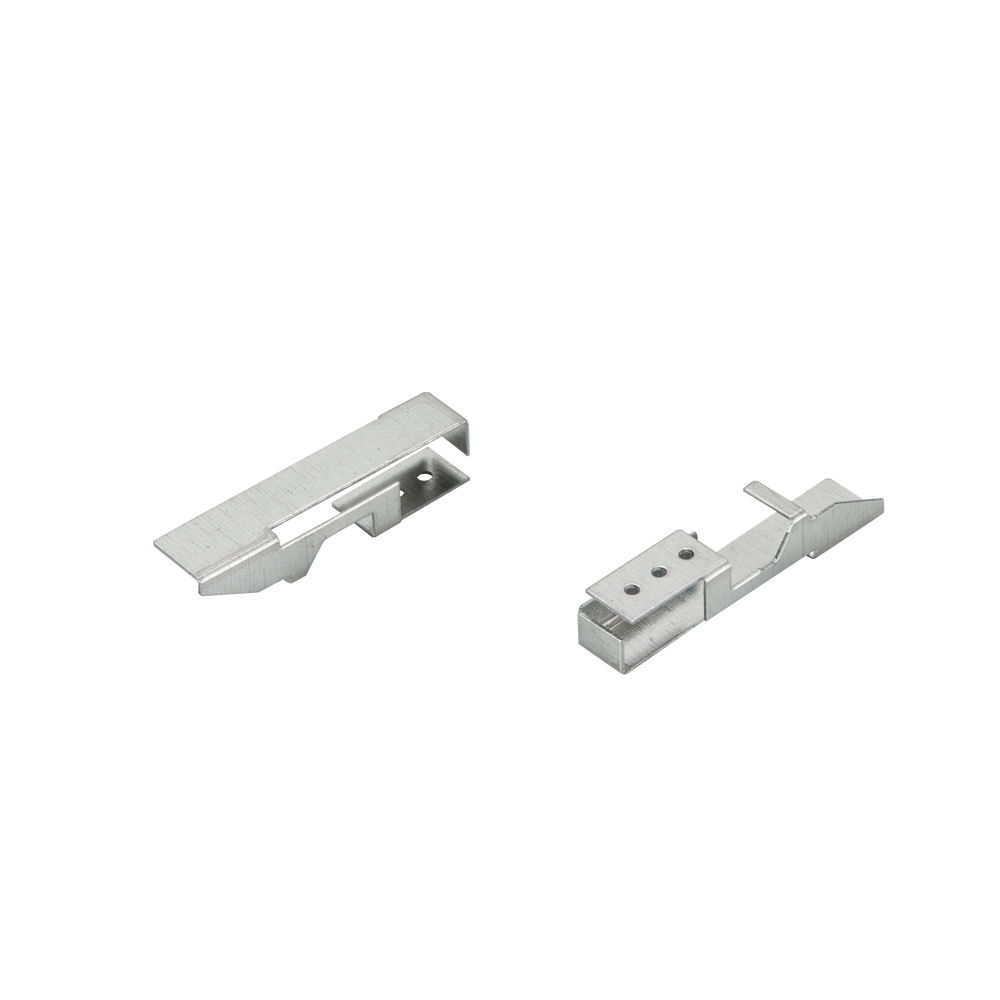

MPA.257.A Antenne W-lan 6E/7, Bluetooth SMD/SMT gestanztes Metall PIFA für Handheld W-lan® Geräte, Smart Home und Büroautomation, Unterhaltungssysteme mit 4K / 8K Streaming, VR und AR, schlüssellose Zugangssysteme und Zutrittskontrollsysteme

Diese tri-band gestanzte Metall-PIFA-Antenne ist für kompakte Geräte konzipiert, die eine zuverlässige Leistung bei 2,4 GHz, 5 GHz und 6 GHz benötigen und W-lan® 6/7-fähige Designs sowie eine breite Palette von Bluetooth®- und W-lan®-Anwendungen unterstützen. Ihre robuste gestanzte Metallkonstruktion verbessert die Haltbarkeit im Vergleich zu empfindlicheren Antennenformaten, und sie wird auf Band und Rolle für eine optimierte Produktion geliefert.

• Tri-Band-Abdeckung: entwickelt für den Betrieb bei 2,4 GHz / 5,8 GHz / 7,125 GHz für moderne W-lan®-Designs
• PCB-Integration: vorgesehen für SMD/SMT-Montage direkt auf der Geräte-Leiterplatte
• Langlebige Konstruktion: robustes gestanztes Metall-Design für verbesserte Widerstandsfähigkeit gegen physische Schäden
• Produktionsfreundlich: Lieferung auf Band und Rolle

Typische Anwendungen umfassen:

• Handheld W-lan®-Geräte
• Smart Home- und Büroautomatisierung
• Unterhaltungssysteme mit 4K / 8K Streaming, VR und AR
• Schlüssellose Zugangssysteme und Zutrittskontrollsysteme
• Smart Telemedizin und Gesundheitswesen
• Industrielle Automatisierung und vorausschauende Wartungssysteme

Installation / Umwelt

Im Folgenden ein Beispiel, wie die MPA.257.A in ein Design integriert wird. Diese Antenne hat 2 Pins, wobei ein Pin für die RF-Zufuhr verwendet wird. Eine Mindest-Grundfläche von 50x50 mm (Leiterplatte) wird empfohlen, um optimale Leistung zu gewährleisten.

Ansicht von oben auf die Leiterplatte

Die Integrationsdateien in Altium, 2D-Formate und das 3D-Modell für die MPA.257.A finden Sie hier: MPA.257.A

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: PIFA
Position: Intern
Montage: SMD/SMT-Montage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ISM
Typ: Einzel
Abmessungen: 24 x 5,4 x 4,9 mm
Material: Zinnbeschichtet

W-lan Tri-Band (2,4/5/6 GHz)

Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
Effizienz (%): 60,1, 65,0, 70,6
Durchschnittlicher Gewinn (dB): -2,21, -1,87, -1,51
Spitzen-Gewinn (dBi): 1,50, 3,78, 4,41
VSWR: 2:1
