Beschreibung

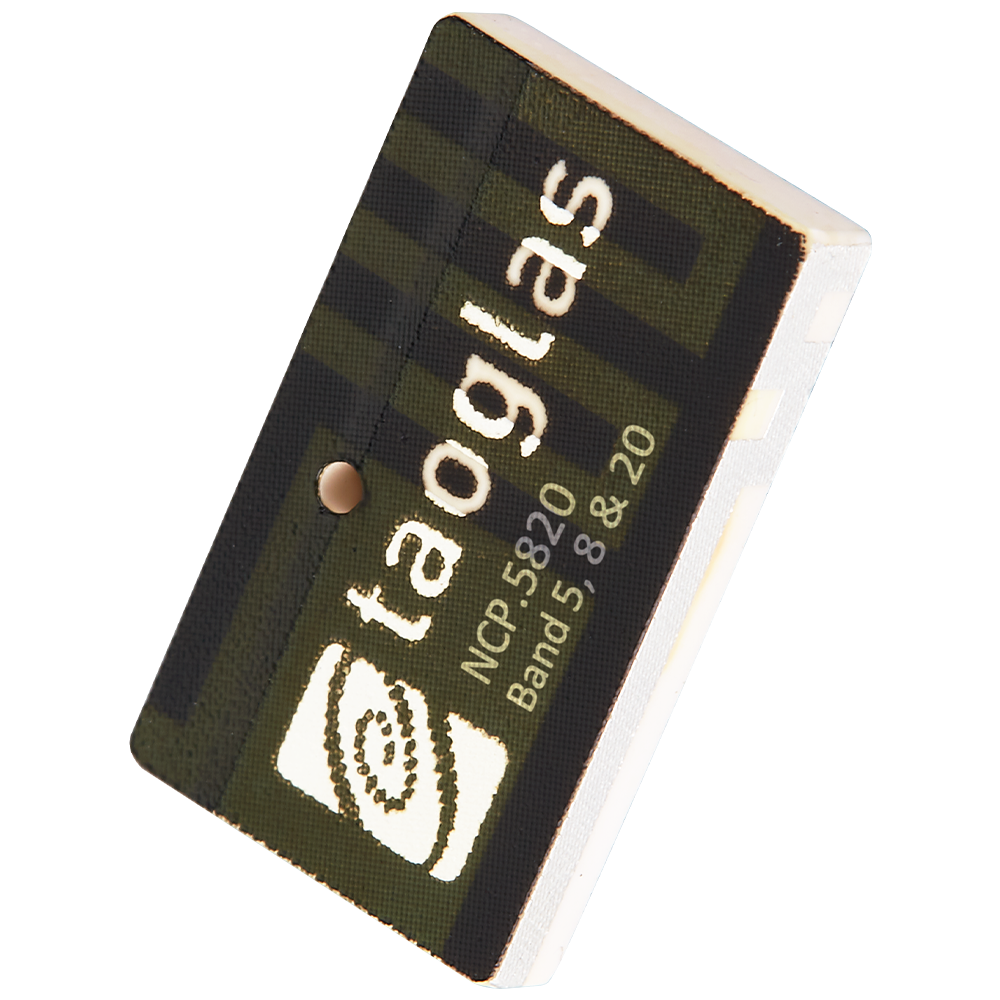

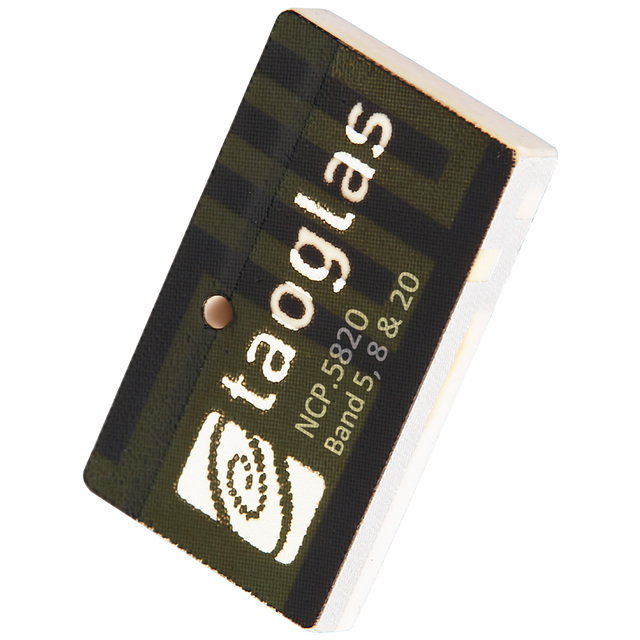

Diese Keramikantenne im kleinen Formfaktor ist für eingebettete NB-IoT-Geräte konzipiert, die eine zuverlässige Abdeckung über die LTE-Bänder 5, 8 und 20 benötigen. Ihr flaches Surface-Mount-Format hilft Entwicklern, Mobilfunkkonnektivität in platzbeschränkte Produkte zu integrieren, ohne die Leistung zu beeinträchtigen.
- Für NB-IoT entwickelt: Unterstützt LTE-Bänder 5, 8 und 20 für eine breite regionale Abdeckung.
- Kompakter eingebetteter Formfaktor: Geeignet für kleine Geräte-Layouts und flache Industriedesigns.
- Effizienzorientierte Leistung: Verbessert die Systemempfindlichkeit (TRP & TIS) und unterstützt den Niedrigenergie-Betrieb.
- Fertigung und Konformität: Automobil IATF16949 Produktion und Qualitätsfreigabe; RoHS & REACH konform.
Für Tests ist eine Evaluierungsplatine verfügbar: NCPD.5820.
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Mobilfunktechnologien: 4G/LTE
Position: Intern
LPWAN- & IoT-Kommunikation: NB-IoT
Montage: SMD/SMT Montage
Typ: Einzel
Abmessungen: 14,1 x 8,3 x 2 mm Automobil IATF16949 Produktion und Qualitätsfreigabe RoHS konform
Gewicht: 0,76 g
NB-IoT (Bänder 5/8/20)
Frequenz: Band 20: 791-862 MHz; Band 5: 824-894 MHz; Band 8: 880-960 MHz
Standards: NB-IoT (LTE Bänder 5/8/20)
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <2
Gewinn (max.): 1,2 dBi
Max. Eingangsleistung: 5W
Anschlusstyp: I-PEX MHF I
