Beschreibung

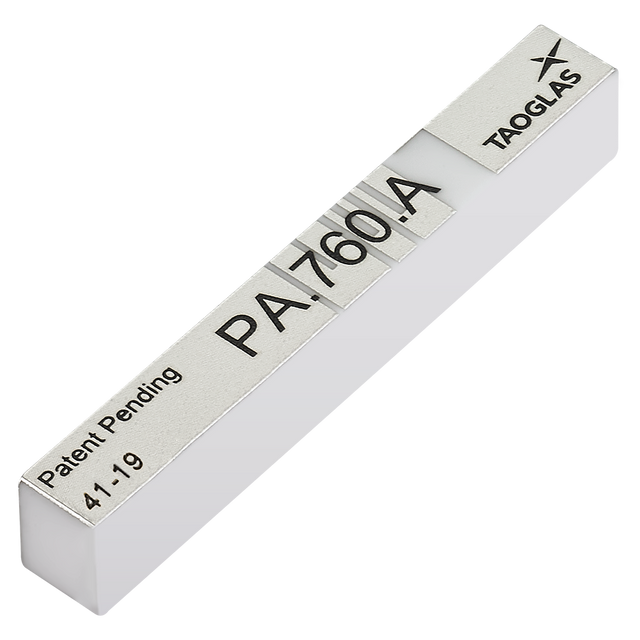

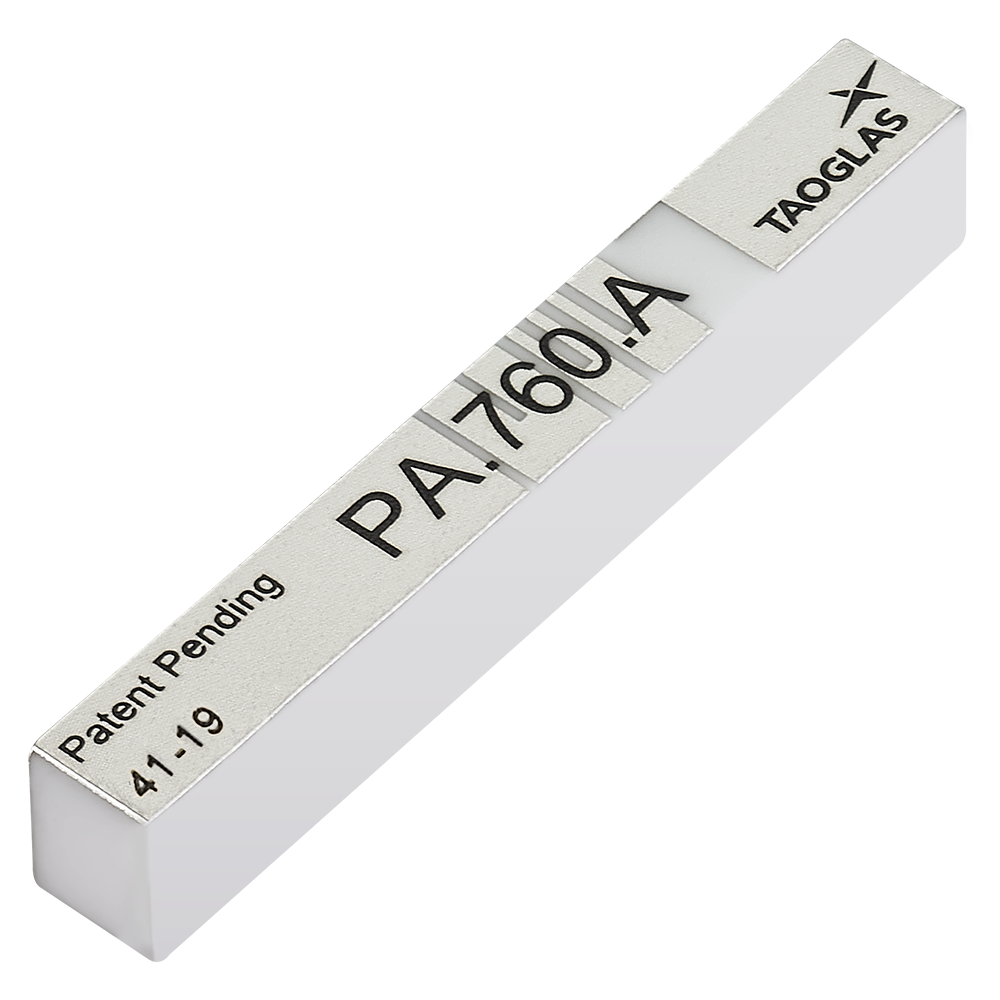

Diese zum Patent angemeldete, hocheffiziente Breitband-Einbettungsantenne wurde für kompakte Geräte entwickelt, die eine globale 5G NR- und 4G-Abdeckung auf kleinem PCB-Flächenmaß benötigen. Sie unterstützt neu etablierte 5G NR-Bänder für weltweite Einsätze und ist bei Bedarf abwärtskompatibel mit 3G/2G.
Geliefert auf Band & Rolle für die Massenfertigung, ist sie zur direkten Integration auf der Geräte-PCB vorgesehen und kann bei Bedarf mit einem Anpassungskreis in der finalen Geräteumgebung abgestimmt werden – was den Aufwand für Neuentwicklungen und Werkzeugkosten reduziert.
- Breitband-Mobilfunkabdeckung: Entwickelt zur Abdeckung von 600–6000 MHz, einschließlich Unterstützung für das 600 MHz Band 71.
- Embedded-Integration: SMD-Keramikformat, optimiert für die Montage auf der Haupt-PCB des Geräts.
- IoT-fähig: Geeignet für NB-IoT- und Cat-M-Frequenzbänder.
Typische Anwendungen umfassen: Transport, Robotik, Wearables, Autonome/UAVs, Industrielles IoT.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Mobilfunktechnologien: 5G
Position: Intern
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: SMD/SMT-Montage
Kurzstrecken-Funkstandards: W-lan
Typ: Einzel
Abmessungen: 40 x 5 x 6 mm Hergestellt in einer IATF16949-zertifizierten Einrichtung RoHS & REACH konform
Gewicht: 3g
5G NR / 4G / 3G (Breitband)
Frequenz: 600MHz - 6000MHz
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
VSWR: 2:1
Anschluss: Ag (umweltfreundlich bleifrei) - Lötpad
Kabellänge: Keine
Bandleistung (Effizienz / Durchschnittlicher Gewinn / Spitzen-Gewinn):
617~698 MHz: 40,5% / -3,9 dB / -0,7 dBi
698~806 MHz: 49,6% / -3,1 dB / 0,5 dBi
824~960 MHz: 53,2% / -2,7 dB / 1 dBi
1427~1518 MHz: 28,8% / -5,4 dB / -0,5 dBi
1710~2200 MHz: 66,8% / -1,7 dB / 3,4 dBi
2490~2690 MHz: 53,8% / -2,7 dB / 2,9 dBi
3300~5000 MHz: 42,6% / -3,7 dB / 4,3 dBi
5150~5925 MHz (LTE5200/W-lan 5800): 51,5% / -2,9 dB / 3 dBi
