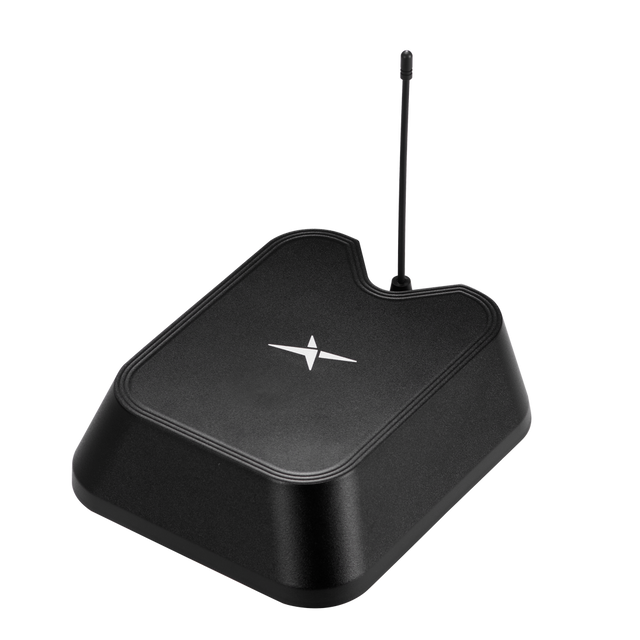

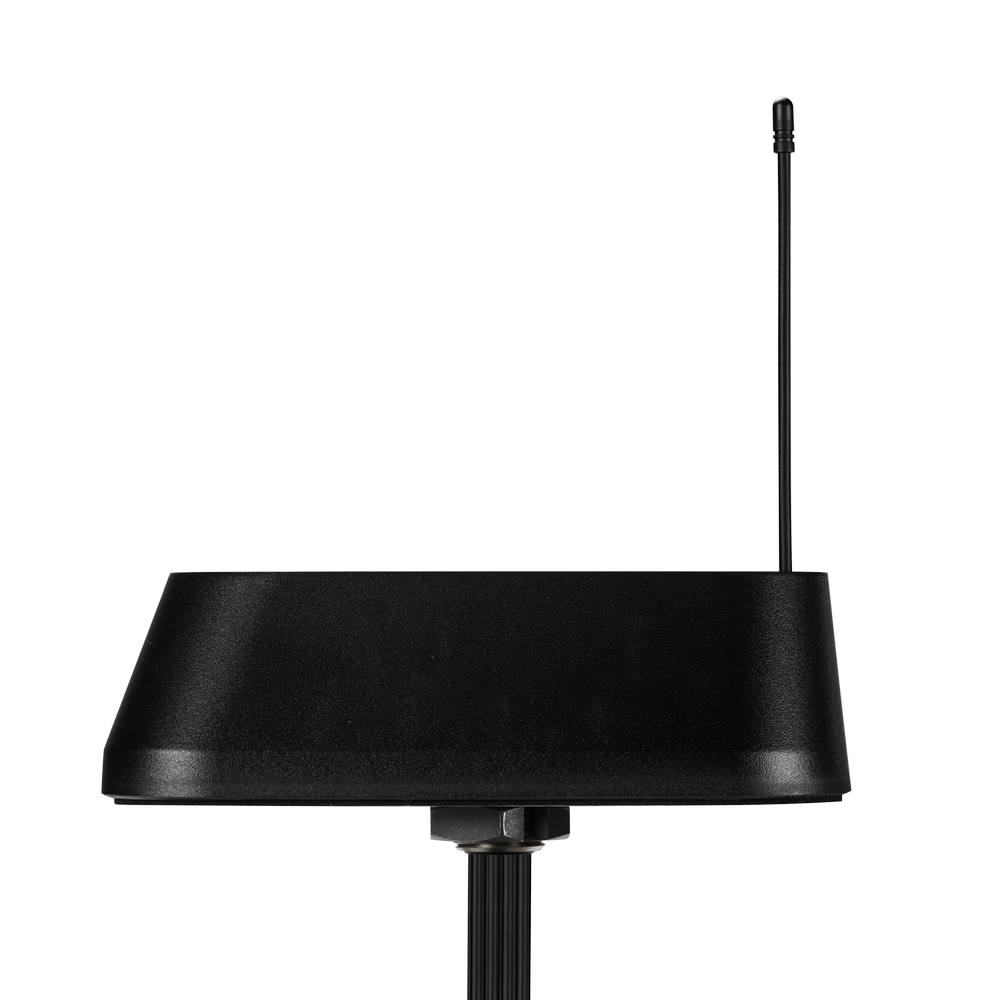

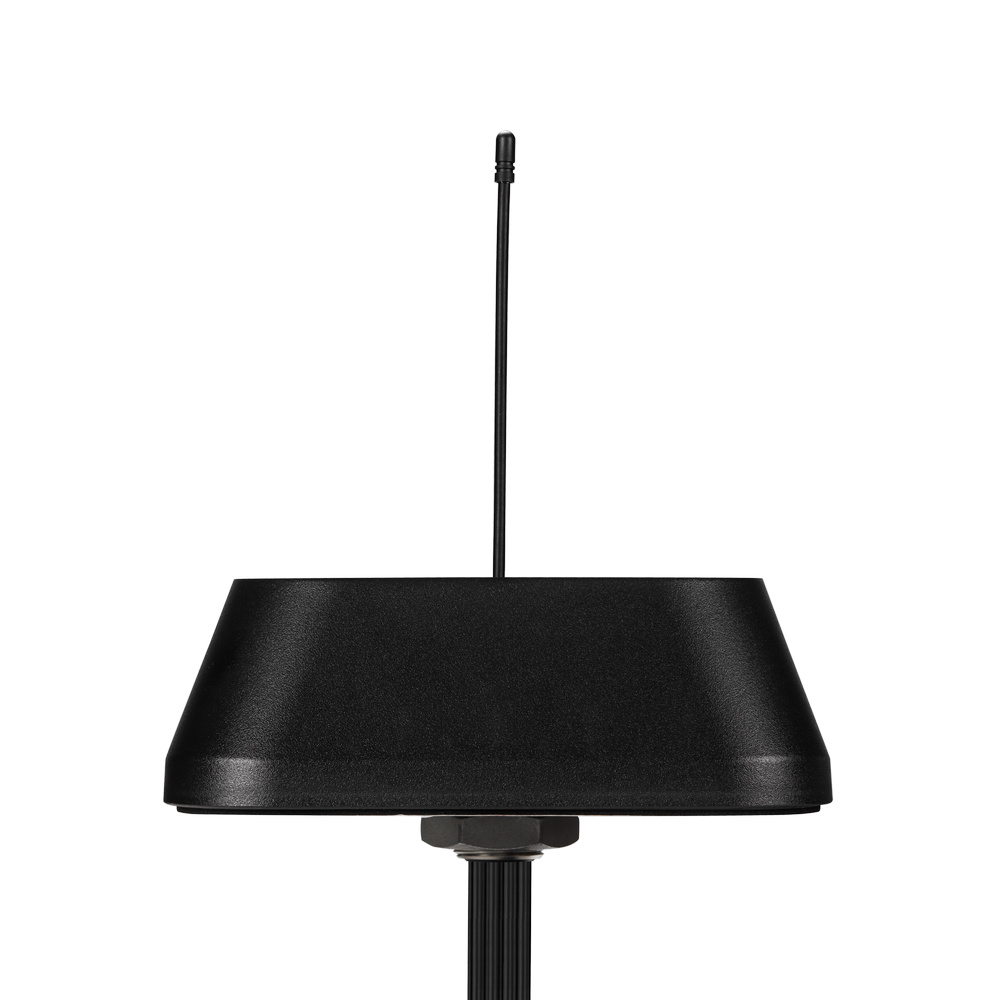

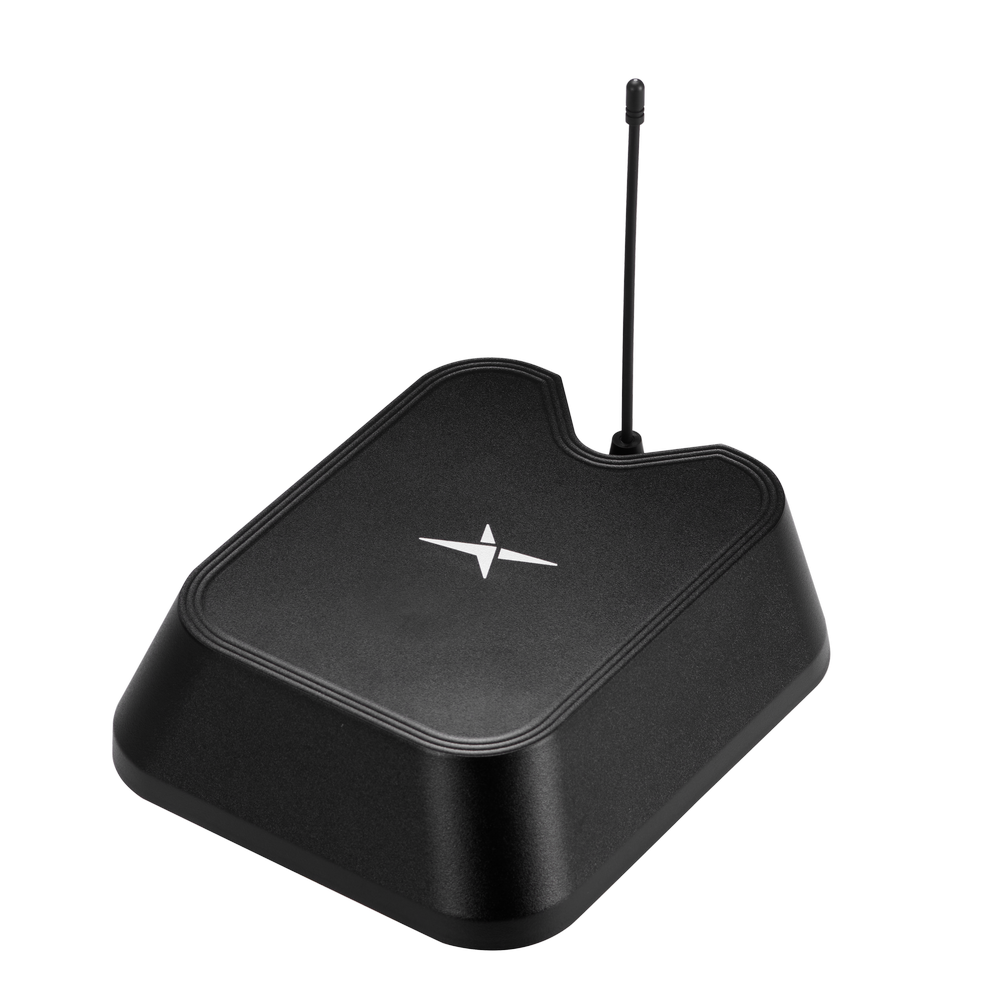

PATR.SP.18.B.0.3M Außenantenne Flachprofil IP69K 5G, GNSS, W-lan 6E/7, LMR/TETRA, SDARS Schraubmontage 18-in-1 für Einsatzkräfte, Flottenfahrzeuge

Patriot Serie ist eine super kompakte, flache Multi-Kombinations-Dachantenne, die entwickelt wurde, um mehrere separate Antennen an einem Fahrzeug durch eine einzige robuste Lösung zu ersetzen. Sie unterstützt gleichzeitige zellulare Breitband-, GNSS-Positionsbestimmung, W-lan-Konnektivitäten, SDARS und LMR/TETRA-Sprachdienste und sorgt dabei für eine unauffällige Dachlinieninstallation.

Für anspruchsvolle Fahrzeugeinsätze konzipiert, sind das stoßfeste Gehäuse und das wasserdichte Gehäuse so gebaut, dass sie rauen Umgebungen standhalten. Das Design fügt sich sauber in Fahrzeugdächer ein und soll die Installation durch Nutzung vorhandener OEM-Befestigungskonnektivitäten vereinfachen.

Konnektivitäten

9x 5G/4G MIMO 617-6000 MHz
5x W-lan MIMO 2.4/5.8/7.125 GHz
2x Multi-Band GNSS (L1 & L1/L5)
1x SDARS 2.3 GHz
1x LMR/TETRA austauschbare Peitsche 380-400 MHz und 700-900 MHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO, Peitsche
Zellulare Technologien: 5G
Position: Außen
LPWAN & IoT-Kommunikation: NB-IoT, Cat-M
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP69K
Impedanz: 50Ω
VSWR: 2:1
Frequenz: 600MHz - 8000MHz
Abmessungen: 205 x 180 x 60 mm RoHS- und REACH-konform
Gewicht: 840g

5G/4G Cellular (9x MIMO)

Frequenz: 617-6000 MHz
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
Anschlusstyp: RP-SMA, SMA, Quad FAKRA Code E und Code D
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

W-lan (5x MIMO)

Frequenz: 2.4/5.8/7.125 GHz
Anschlusstyp: RP-SMA, SMA, Quad FAKRA Code E und Code D
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

GNSS (2x Multi-Band)

Frequenz: 1176.45-1603 MHz (L1/L5), 1561-1602 MHz (L1)
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 2:1 (L1/L5), 3:1 (L1)
Anschlusstyp: RP-SMA, SMA, Quad FAKRA Code E und Code D
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

SDARS

Frequenz: 2.3 GHz
Anschlusstyp: RP-SMA, SMA, Quad FAKRA Code E und Code D
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

LMR/TETRA austauschbare Peitsche

Frequenz: 380-400 MHz; 700-900 MHz
Anschlusstyp: RP-SMA, SMA, Quad FAKRA Code E und Code D
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS
