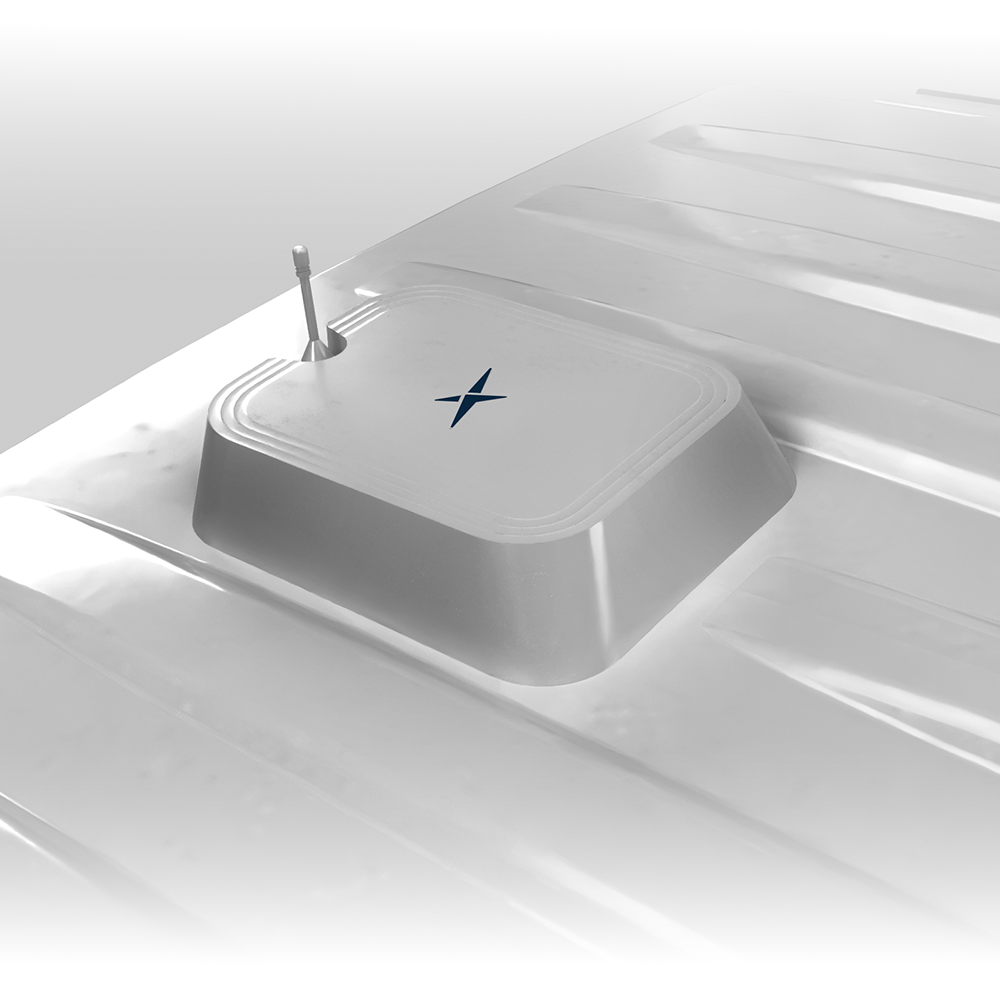

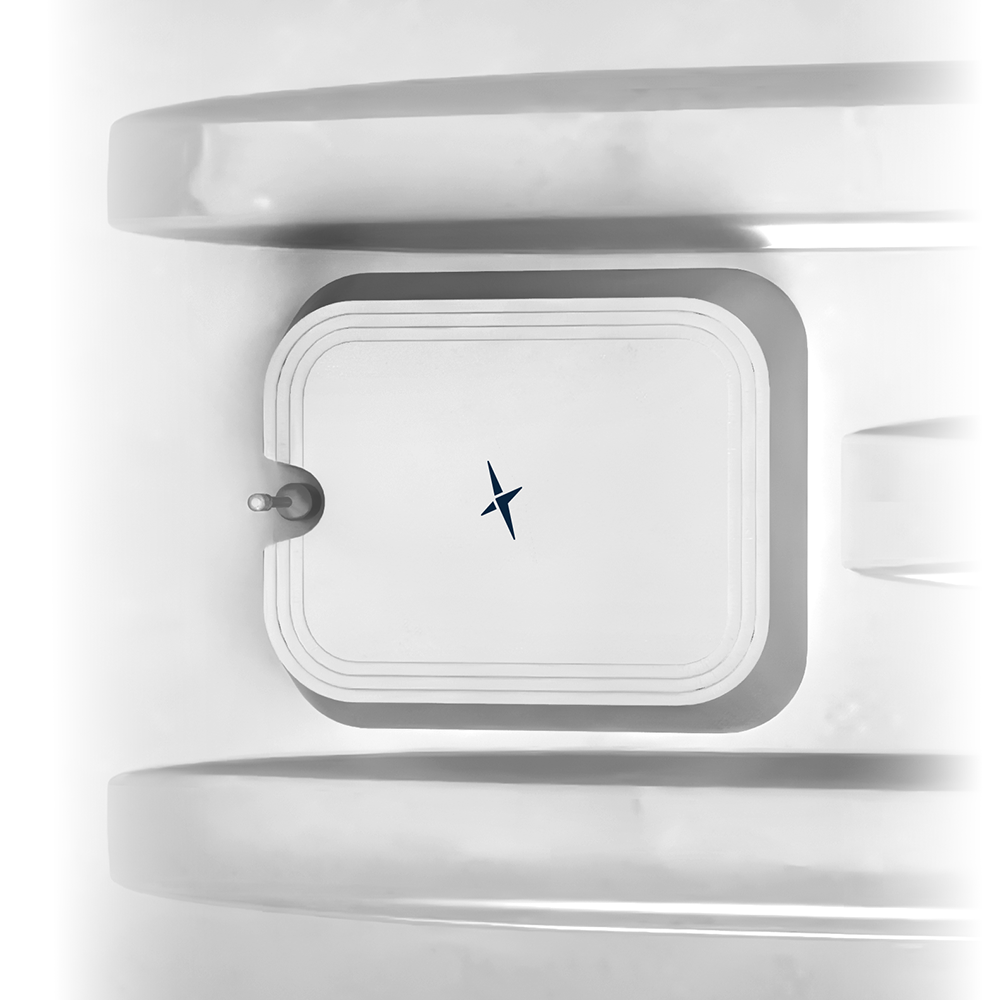

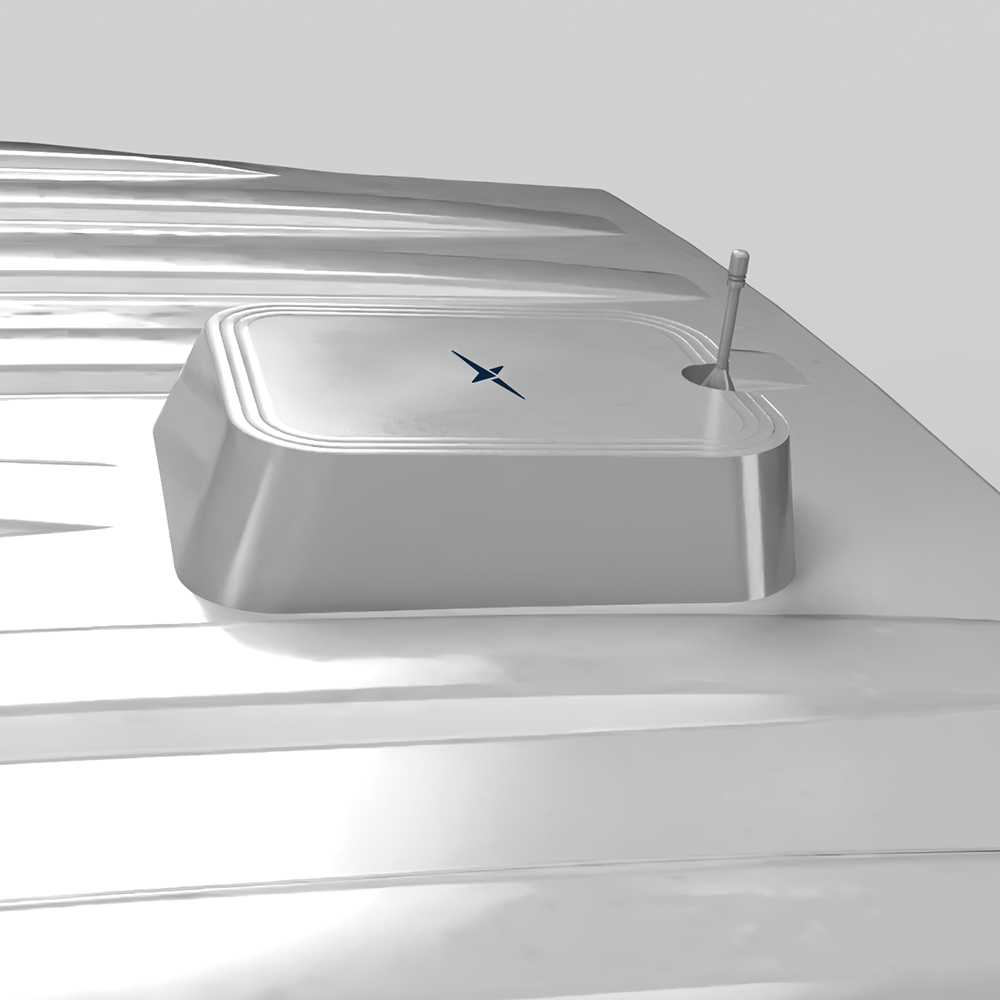

PATR.SP.18.W.0.3M Außenantenne Flachprofil MIMO IP69K 5G, GNSS, W-lan 6E/7, SDARS, LMR/TETRA Schraubmontage Patriot Serie 18-in-1 für Einsatzkräfte, Flottenfahrzeuge, Polizeifahrzeuge, Ford Interceptor Fahrzeug

Die Patriot-Serie superkompakte Kombinationsantenne wurde entwickelt, um Dachchaos zu reduzieren, indem mehrere drahtlose Dienste in einer einzigen, flachen und robusten Lösung zusammengefasst werden. Sie ist für die Integration auf Fahrzeugdächern mit vorhandenen OEM-Befestigungskonnektivitäten ausgelegt und unterstützt gleichzeitige Breitband-Konnektivitäten, Navigation, Telemetrie und Sprachdienste für anspruchsvolle Flotteneinsätze.

• Hochdichtes Multifunktionsdesign: bis zu 18-in-1 Konnektivitäten in einem Gehäuse.
• Robustes Gehäuse: stoßfest und abgedichtet für harte Waschvorgänge und Umwelteinflüsse.
• Fahrzeugoptimiertes Installationskonzept: entwickelt für eine saubere Integration auf Fahrzeugdächern und Montage hinter Dachrippen.
• Austauschbare Antennenstangen: geliefert mit zwei Antennenstangen zur Abdeckung unterschiedlicher LMR/TETRA-Frequenzbedürfnisse.

Konnektivitäten

9x 5G/4G MIMO 617-6000 MHz
5x W-lan MIMO 2.4/5.8/7.125 GHz
2x Multi-Band GNSS-Antenne (L1 & L1/L5 und sekundäre GNSS L1)
1x SDARS
1x LMR/TETRA austauschbare Antennenstange 380-400 MHz und 700-900 MHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO, Antennenstange
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan, ISM
Typ: Kombination
IP-Schutzart: IP69K
Impedanz: 50Ω
Abmessungen: 205 x 180 x 60 mm RoHS- und REACH-konform
Gewicht: 840g

5G/4G Mobilfunk (9x MIMO)

Frequenz: 617-6000 MHz
Standards: 5G/4G
Polarisation: Linear
Impedanz: 50Ω
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
Anschlusstyp: SMA, RP-SMA, Quad FAKRA (Code E, Code D)
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

W-lan (5x MIMO)

Frequenz: 2.4/5.8/7.125 GHz
Standards: W-lan
Anschlusstyp: SMA, RP-SMA, Quad FAKRA (Code E, Code D)
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

GNSS (L1/L5)

Frequenz: 1176.45, 1561, 1575.42, 1603 MHz
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 2:1
Anschlusstyp: SMA, RP-SMA, Quad FAKRA (Code E, Code D)
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

GNSS 2 (L1)

Frequenz: 1561, 1575.42, 1602 MHz
Polarisation: RHCP
Impedanz: 50Ω
VSWR (max.): 3:1 (1561 MHz), 2:1 (1575.42 MHz), 2:1 (1602 MHz)
Anschlusstyp: SMA, RP-SMA, Quad FAKRA (Code E, Code D)
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

SDARS

Frequenz: 2.3 GHz
Anschlusstyp: SMA, RP-SMA, Quad FAKRA (Code E, Code D)
Kabellänge: 30cm
Kabeltyp: RG-174/TGC-1.5DS

LMR/TETRA austauschbare Antennenstange

Frequenz: 380-400 MHz und 700-900 MHz
Hinweise: Wird mit zwei austauschbaren Antennenstangen geliefert: FW.38.M6.F (Ø13 x 164 mm) für 380-400 MHz; FW.79.M6.F (Ø13 x 65 mm) für 700-900 MHz
