Beschreibung

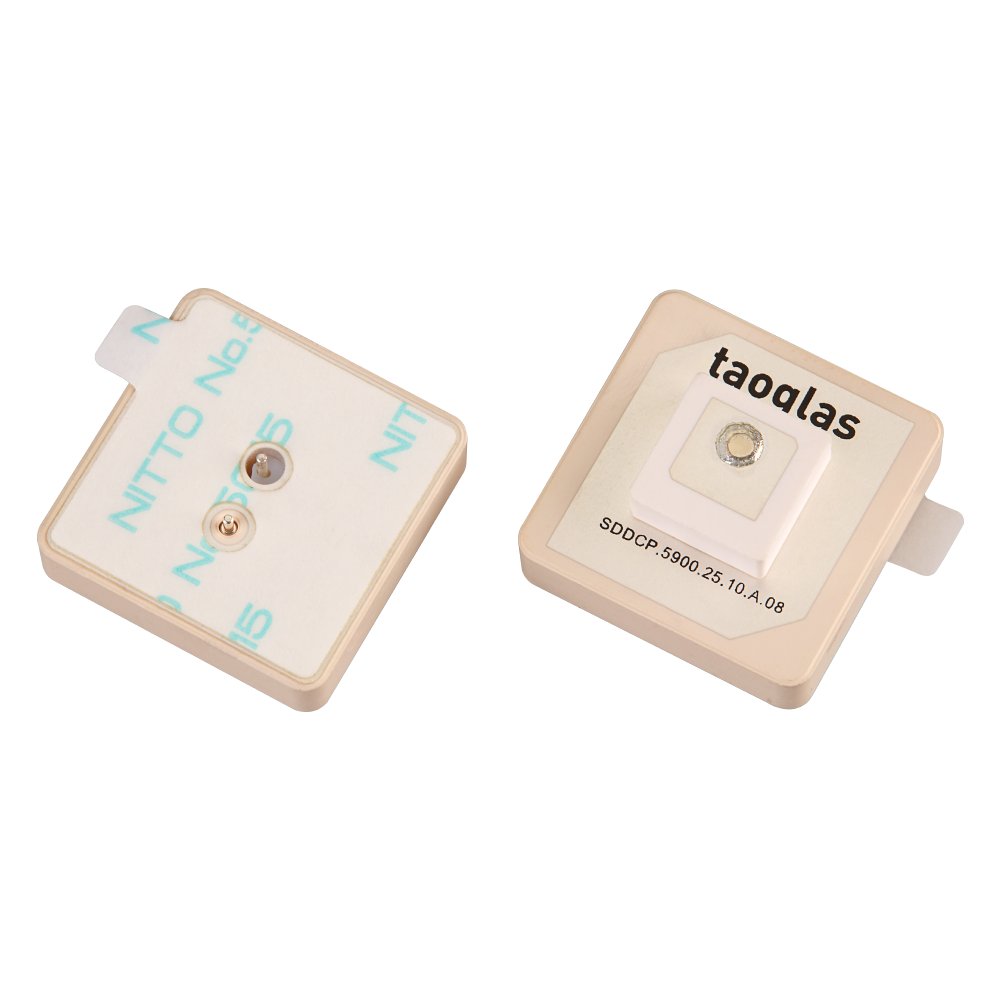

Eine kompakte, passive, eingebettete keramische gestapelte Patch-Antenne, die sowohl SDARS als auch DSRC in einem einzigen, platzsparenden Gehäuse unterstützt. Der gestapelte Dual-Patch-Ansatz ermöglicht eine starke Leistung in beiden Bändern und vereinfacht die Integration, wenn SDARS- und DSRC-Fähigkeiten in einem Antennenelement erforderlich sind.
- Dualband-gestapeltes Patch-Design: Unterstützt SDARS und DSRC mit einer Dual-Feed-Patch-Anordnung.
- Kompakter eingebetteter Formfaktor: 25 x 25 mm Grundfläche mit geringer Gesamthöhe für enge Integrationsräume.
- Automobilorientierte Integration: Geeignet für OEM-Automobilanwendungen, einschließlich Dachantennensystemen im Haifischflossen-Stil.
- Optimiert auf einer Referenz-Massefläche: Abgestimmt und getestet auf einer 70 x 70 mm Massefläche für zentrale Positionierung.
Konnektivitäten
SDARS 2320-2345 MHz (LHCP)
DSRC 5850-5925 MHz (RHCP)
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Patch
Standort: Intern
Montage: SMD/SMT-Montage, Durchsteckmontage
Typ: Kombination
Frequenz: 2320 MHz - 5925 MHz
Impedanz: 50 Ω
Abmessungen: 25 x 25 x 10 mm RoHS- und REACH-konform
Gewicht: 13,9 g
SDARS
Frequenz: 2320-2345 MHz
Polarisation: LHCP
Effizienz (%): 80,3
Rückflussdämpfung (dB): -10
Spitzenverstärkung (dBi): 5,4
Impedanz: 50 Ω
VSWR: 2:1
DSRC
Frequenz: 5850-5925 MHz
Polarisation: RHCP
Effizienz (%): 68,5
Rückflussdämpfung (dB): -10
Spitzenverstärkung (dBi): 3,5
Impedanz: 50 Ω
VSWR: 2:1
