SDWA.01 Antenne MIMO Hochleistungs-W-lan 6E/7, ISM SMD/SMT Montage für W-lan® 6-fähige Geräte, Smart Home und Unterhaltungselektronik, Industrie- und Gewerbe-IoT-Geräte, Set-Top-Boxen und Gateways

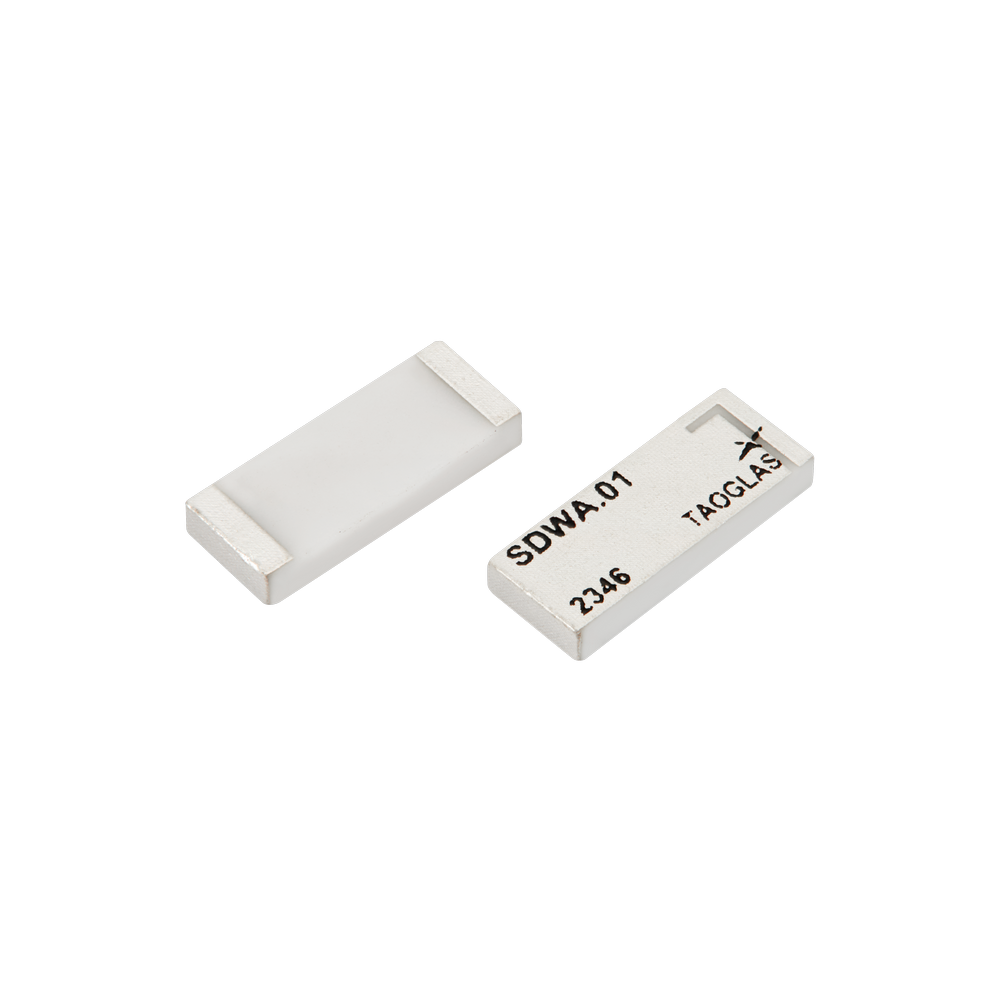

Die SDWA.01 ist eine hocheffiziente keramische SMD-Einbettantenne für W-lan-Anwendungen, die hohe Datenraten und große Reichweite erfordern. Sie unterstützt den Betrieb über die 2,4-GHz-, 5-GHz- und 6-GHz-Bänder, einschließlich des W-lan® 6-Spektrums für zukunftssichere Designs.

• Breitbandiger W-lan-Support: Deckt die 2,4/5/6-GHz-Bänder ab, einschließlich der 6-GHz-Erweiterung, die von W-lan 6E/7 verwendet wird.
• Kompaktes, flaches Design: Ultra-flaches Profil erleichtert die Integration in dünne, platzbeschränkte Produkte.
• Für PCB-Integration konzipiert: Optimiert für die Eckmontage auf einer Geräte-PCB.
• MIMO-fähig: Kann paarweise verwendet werden, um MIMO-Konfigurationen zu unterstützen.
• Fertigungsgerecht: Wird auf Band und Rolle für die Standard-SMD-Montage geliefert.

Typische Anwendungen umfassen: W-lan® 6-fähige Geräte, Smart-Home- und Unterhaltungselektronik, industrielle und kommerzielle IoT-Geräte, Set-Top-Boxen und Gateways sowie kompakte Netzwerk-/Konnektivitätsgeräte.

Installation / Umwelt

Im Folgenden ein Beispiel, wie die SDWA.01 in ein Design integriert wird. Diese Antenne hat 2 Pins, wobei ein Pin für die RF-Zuführung verwendet wird. Der Hersteller empfiehlt eine Mindestgröße von 100x50 mm für die Massefläche (PCB), um optimale Leistung zu gewährleisten.

Ansicht von oben des PCB-Referenzdesigns
Die Integrationsdateien in Altium, 2D-Formate und das 3D-Modell für die SDWA.01 finden Sie hier:
https://www.taoglas.com/product/sdwa-01-24002500-49005850-smd-mount-antenna/

4.1 Schaltplansymbol und Symboldefinition
Das Schaltplansymbol für die SDWA.01 ist unten dargestellt. Die Antenne hat 2 Pins, wie unten angegeben.

Pin-Beschreibung
1 RF-Zuführung
2 Mechanisch, keine Verbindung

Oben sehen Sie das Schaltplansymbol der SDWA.01 und eine Tabelle mit den Pin-Definitionen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Ort: Intern
Montage: SMD/SMT-Montage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ISM
Typ: Einzel
Abmessungen: 10,0 x 4,0 x 1,5 mm
Gewicht: 1 g
Material: Keramik
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <2,5
Gewinn (max.): 4,9 dBi

W-lan / Bluetooth (eingebettet)

Frequenz: 2400-2500 MHz, 5150-5850 MHz, 5925-7125 MHz
Standards: W-lan® (einschließlich W-lan® 6), Bluetooth®
W-lan-Bänder: 2,4/5,8/7,125 GHz
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10 W
Effizienz (%): 55,3 (2,4 GHz), 64,9 (5 GHz), 44,0 (6 GHz)
Durchschnittlicher Gewinn (dB): -2,57 (2,4 GHz), -1,88 (5 GHz), -3,57 (6 GHz)
