Beschreibung
Diese flache Patch-Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS und Galileo. Ihr kompaktes Format von 12 x 12 x 4 mm macht sie ideal für die Integration in Navigationsgeräte, Fahrzeugortung, Flottenmanagement und Telematik-Anwendungen. Die Antenne ist für den Einsatz auf einer 50 x 50 mm großen Grundfläche optimiert und eignet sich für Branchen wie Transport, Verteidigung, Marine und Landwirtschaft. Hergestellt in einer nach TS16949 für die Automobilindustrie zertifizierten Anlage, gewährleistet sie gleichbleibende Qualität und Leistung. Die Antenne wird auf Band und Rolle für eine effiziente SMT-Montage geliefert und ist mit Standard-Reflow-Lötprozessen kompatibel.
Konnektivitäten
Einzel Feed SMT
GPS/GALILEO 1575MHz
GLONASS 1602MHz
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Patch
Position: Intern
Montage: SMD/SMT-Montage
Satellitennavigation: GNSS
Typ: Einzel
Konnektivität 1 - GNSS (GPS/GALILEO/GLONASS)
Frequenz: 1575,42 MHz (GPS/GALILEO), 1602 MHz (GLONASS)
VSWR (max): 2,0:1
Passive Antennen-Effizienz (%): 65,69 (GPS/GALILEO), 43,15 (GLONASS)
Passiver Antennengewinn am Zenit (dBi): 2,96 (GPS/GALILEO), 1,77 (GLONASS)
Polarisation: RHCP
Impedanz: 50 Ohm

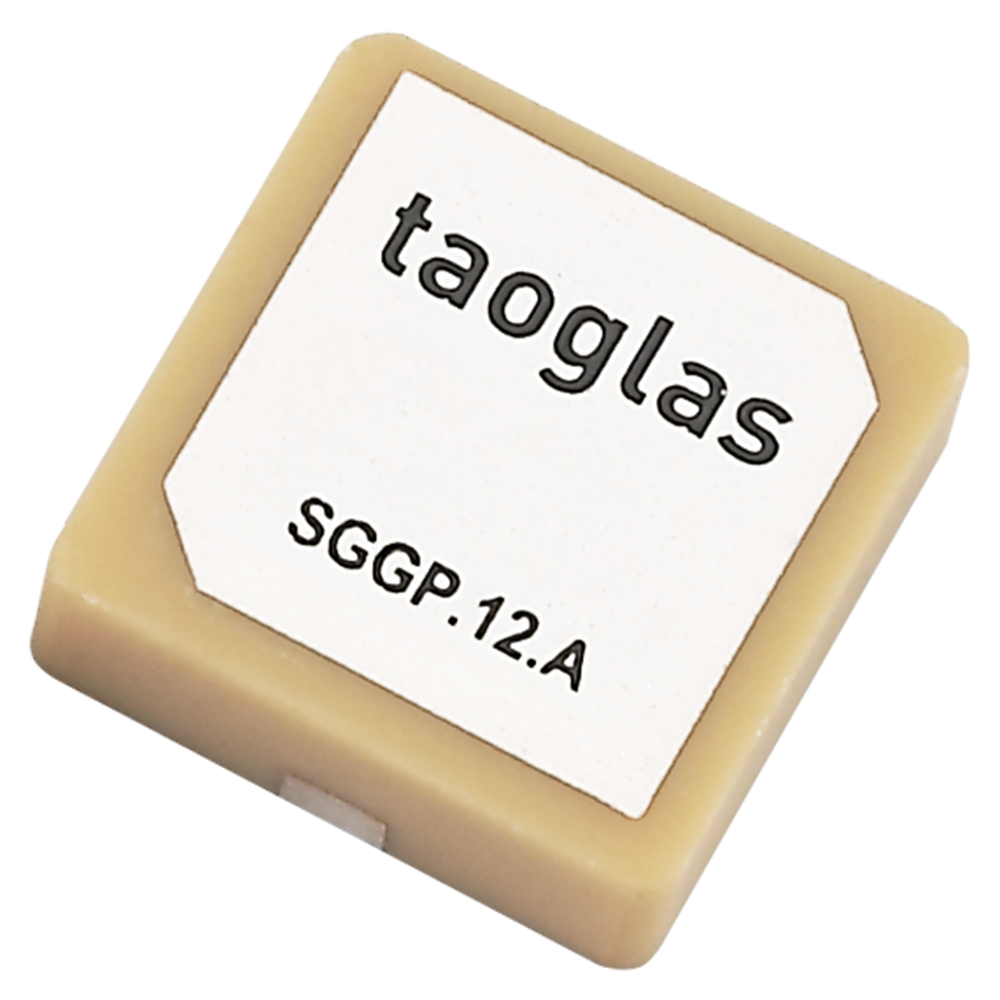

SGGP.12.4.A.02 GNSS Patch-Antenne SMD/SMT Montage
