Beschreibung

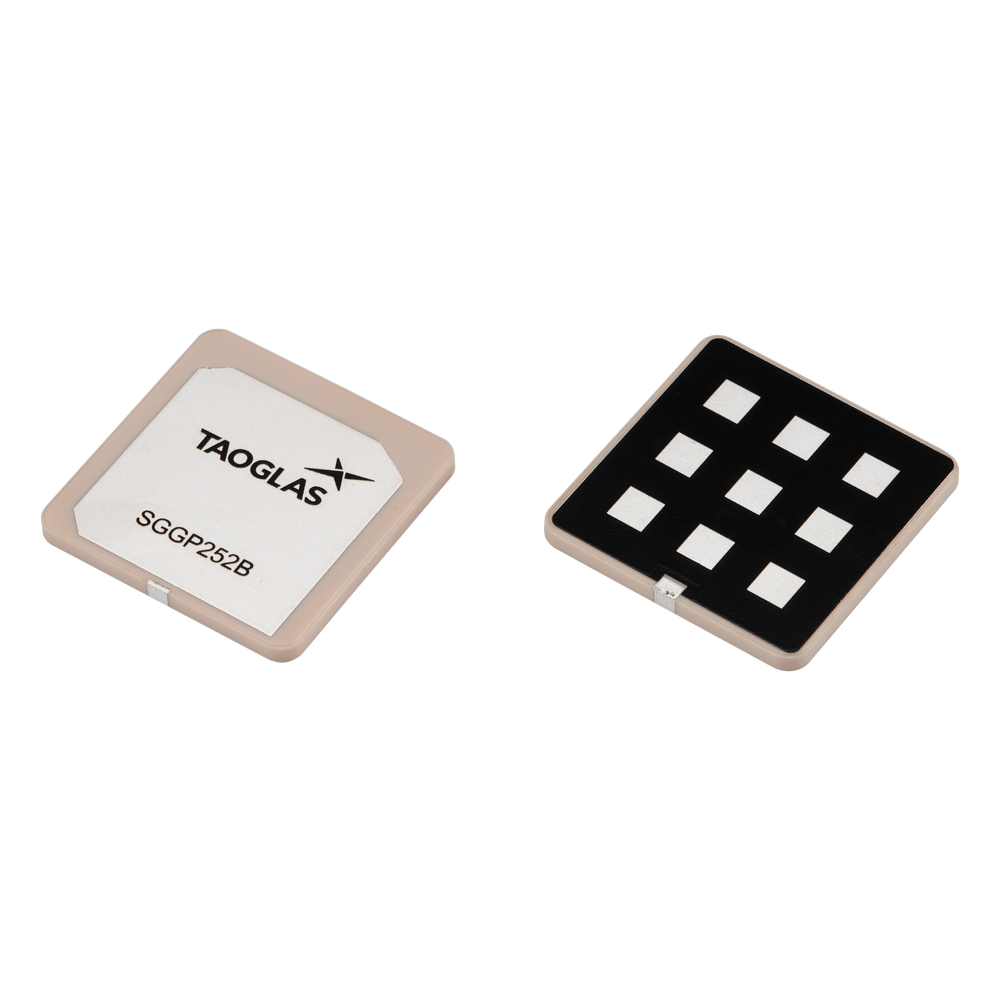

Eine kompakte passive GNSS-Patch-Antenne, entwickelt für platzbeschränkte Embedded-Geräte und die großvolumige SMT-Montage. Das flache Keramik-Patch-Format sorgt für zuverlässigen Satellitenempfang bei kleinem Platzbedarf, während die zusätzliche Lötstoppmaske die Haltbarkeit während der Fertigung verbessert.
Ideal für GNSS-fähige Produkte, die eine konsistente Positionsbestimmung in einem kompakten Design benötigen.
- Kompaktes eingebettetes Keramik-Patch-Format
- Unterstützt Multi-Konstellations-GNSS-Empfang (GPS/GLONASS/Galileo/BeiDou)
- Für SMT-Montage ausgelegt mit zusätzlicher Lötstoppmaske zur Reduzierung des Rissrisikos bei Reflow/Wärmeausdehnung
Typische Anwendungsfälle sind Fahrzeugortung und Flottenmanagementsysteme, Wearables und Navigationsgeräte.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 105°C
Antennentechnologien: Patch
Position: Intern
Montage: SMD/SMT-Montage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø25 x 2 mm
Gewicht: 5g ± 3%
GNSS (Passiv)
Frequenz: 1559-1565, 1565-1586, 1596-1610 MHz
GNSS-Bänder / Abdeckung: B1I (1561 MHz), L1/E1 (1575,42 MHz), G1 (1602 MHz)
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: <2
Spitzenverstärkung (dBi): -2,77 (B1I), 1,06 (L1), 1,40 (G1)
Effizienz (%): 16,7 (B1I), 36,2 (L1), 37,7 (G1)
Axialverhältnis (dB): 22,58 (B1I), 18,82 (L1), 15,20 (G1)
Testbedingungen: 50mm x 50mm Massefläche
