Beschreibung

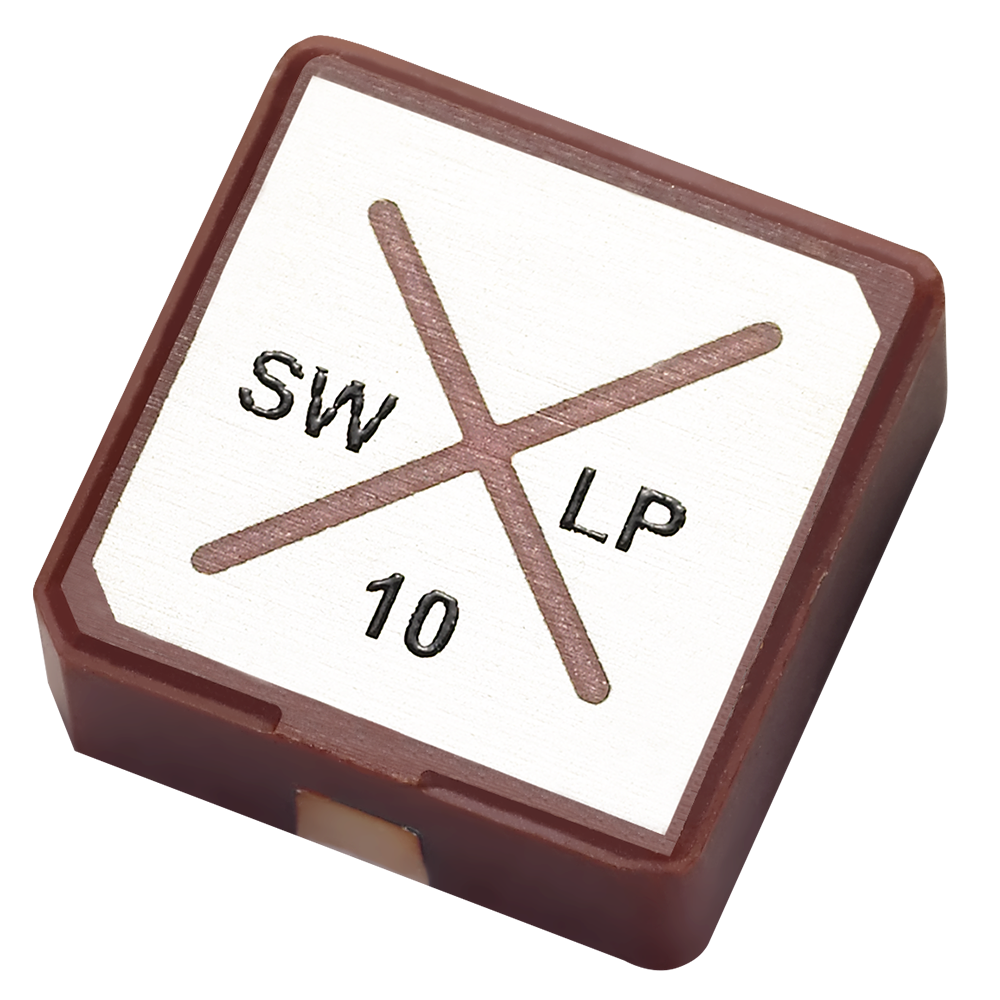

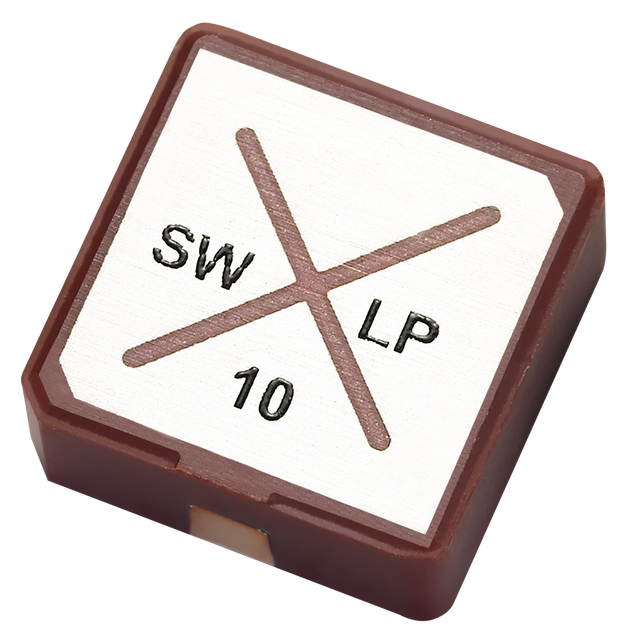

Diese ultra-kompakte Keramik-Patchantenne ist für eingebettete 2,4-GHz-Konnektivität in platzbeschränkten Geräten konzipiert. Sie ist für den Betrieb auf einer Geräte-Massefläche optimiert (mit Ausnahme des Bereichs um die Einspeisung) und kann auch über Metall verwendet werden – Umgebungen, in denen herkömmliche Chipantennen Schwierigkeiten haben könnten.
- 2,4-GHz-Abdeckung: geeignet für gängige W-lan- und ISM-Band-Anwendungen
- Für eingebettete Geräte entwickelt: unterstützt eine stabile Platzierung auf der Geräte-Massefläche (außer im Einspeisungsbereich)
- Omnidirektionale Abdeckung: soll eine breite Geräteabdeckung bieten, vergleichbar mit kleinen Board-Chipantennen
- Fertigungsgerecht: geliefert auf Band & Rolle und montiert mit Standard-Reflow-Prozessen
Typische Anwendungen umfassen:
- Wearables
- Tablets
- Handheld-Geräte
- USB-Dongles
- Smart-Home-Anwendungen
Technische Spezifikationen
Betriebstemperatur: -40 bis +85
Antennentechnologien: Patch
Position: Intern
Montage: SMD/SMT-Montage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Einzel
Abmessungen: 10*10*4 mm
Gewicht: 3,1 g
RoHS: Ja
Lagerungstemperatur: -40℃ bis +85℃
Feuchtigkeitsempfindlichkeitsstufe (MSL): 3 (168 Stunden)
Anschluss: Ag (Umweltfreundlich, bleifrei)
W-lan 2,4 GHz
Frequenz: 2400-2500 MHz
Standards: W-lan®/WLAN/ISM/Zigbee®/Bluetooth® LE
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
VSWR: 2:1
Effizienz (%): 27,4
Durchschnittlicher Gewinn (dB): -5,62
Spitzen-Gewinn (dBi): -0,26
Max. Eingangsleistung: 2 W
