Beschreibung

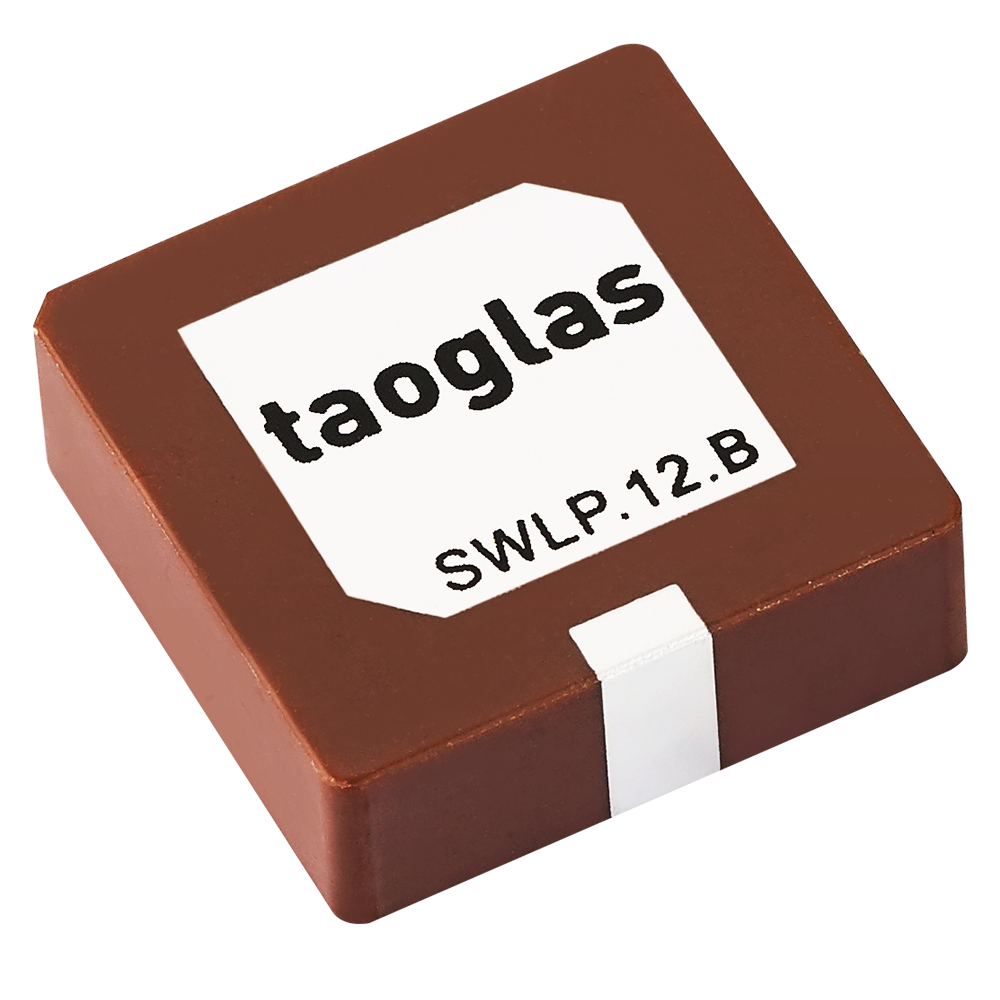

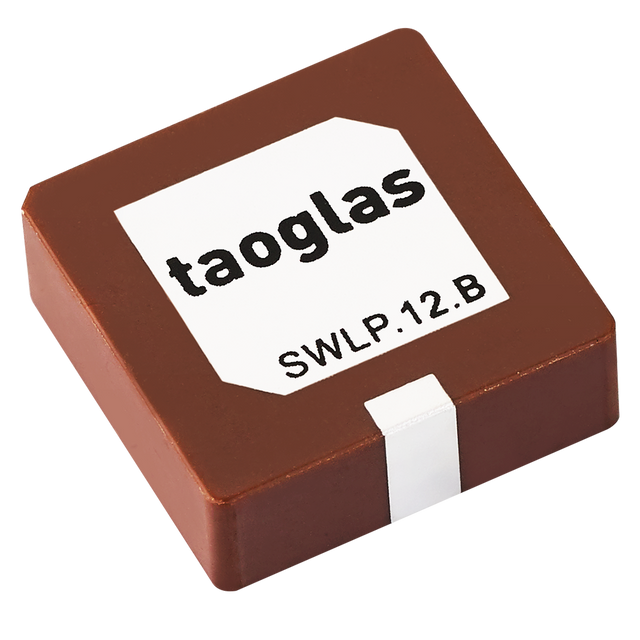

Diese Hochgewinn-SMD-Patchantenne ist für leistungsstarke industrielle Geräte konzipiert, die im W-lan-, ISM- und ZigBee-Band arbeiten. Mit ihrer stärksten Leistung in der Breitseitenrichtung eignet sie sich hervorragend für fest installierte drahtlose Anwendungen, bei denen die Kommunikation auf eine Hemisphäre des Geräts fokussiert ist.
Sie kann flexibler auf der Geräte-Massefläche platziert werden als viele Chip- oder Loop-Antennen, was die Integration in platzbeschränkten Designs vereinfacht. Sie ist zudem mit Standard-Reflow-Prozessen kompatibel und wird auf Band und Rolle für eine effiziente Fertigung geliefert.
- Entwickelt für: W-lan / ISM / ZigBee Industrieanwendungen
- Strahlungsfokus: Höchster Gewinn in der Breitseitenrichtung für fest installierte drahtlose Einsatzfälle
- Integrationsfreundlich: Flexiblere Platzierung auf der Massefläche im Vergleich zu typischen randmontierten Chip-/Loop-Antennen
- Fertigung: Lieferung auf Band & Rolle; montagefähig während Standard-Reflow-Prozess
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologie: Patch
Position: Intern
Montage: SMD/SMT-Montage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Einzel
Abmessungen: 12*12*4mm
Gewicht: 4g
W-lan 2,4 GHz
Frequenz: 2400-2500 MHz
Impedanz: 50 Ω
Polarisation: RHCP
Strahlungsmuster: Omni
Effizienz (%): 79,4
Durchschnittlicher Gewinn (dB): -1,00
Spitzen-Gewinn (dBi): 5,11
Max. Eingangsleistung: 2W
VSWR: 2:1
Umwelt / Fertigung
Lagerungstemperatur: -40℃ bis +85℃
Anschluss: Ag (Umweltfreundlich, bleifrei)
Feuchtigkeitsempfindlichkeitsstufe (MSL): 3 (168 Stunden)
