Beschreibung

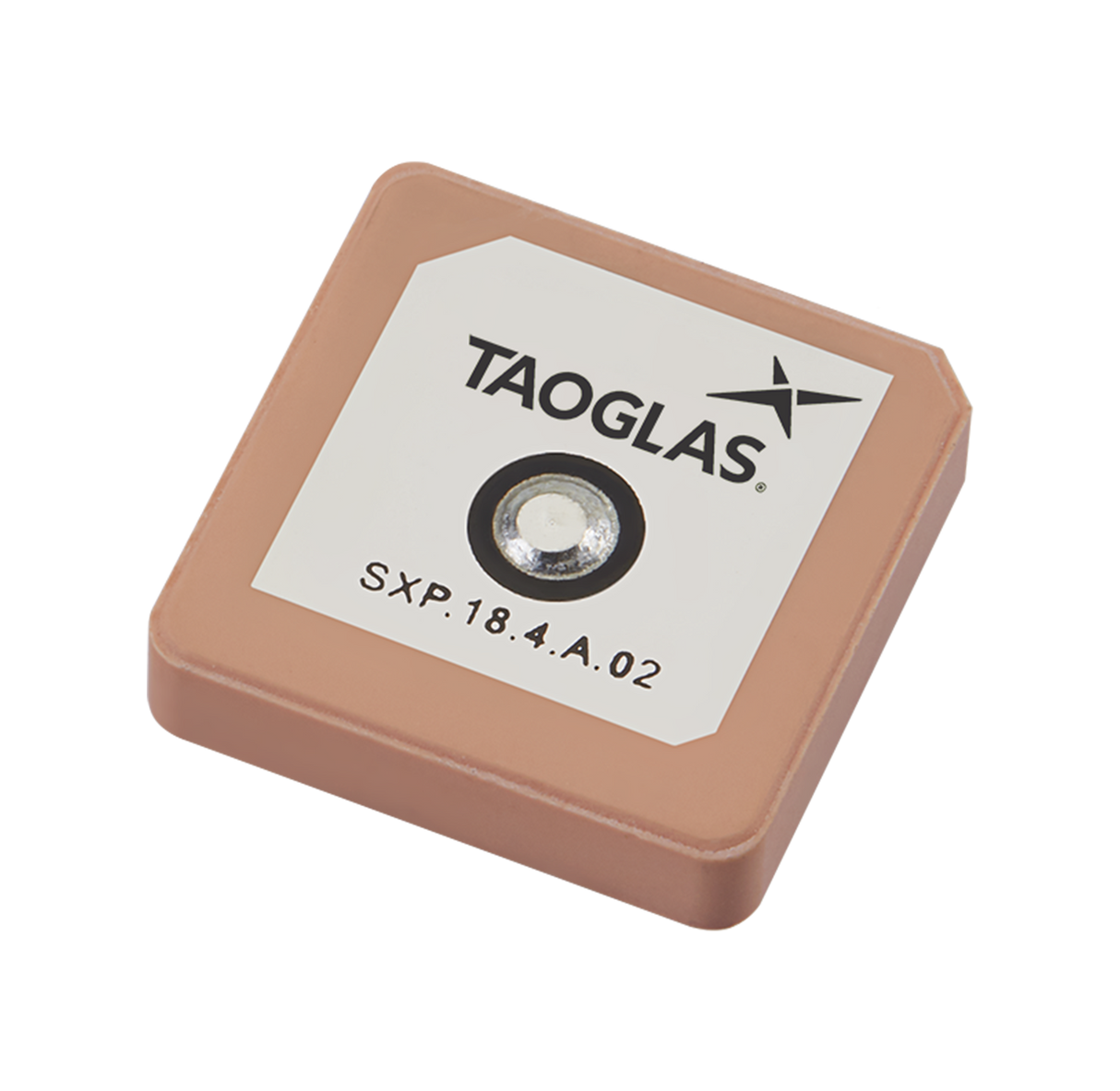

Diese kompakte Keramik-Patchantenne ist für Satellite Digital Audio Radio Services (SDARS) und den Betrieb von SiriusXM im Frequenzbereich 2320–2345 MHz ausgelegt. Sie bietet linkszirkulare Polarisation (LHCP) und eine starke Zenit-Gewinnleistung für zuverlässigen Satellitenradioempfang in Fahrzeuggeräten.
- SDARS/SiriusXM-Bandunterstützung: Optimiert für Satellitenradioservices in Fahrzeuginstallationen
- Kompaktes Patch-Design: 18 mm x 18 mm Grundfläche für platzbeschränkte Designs

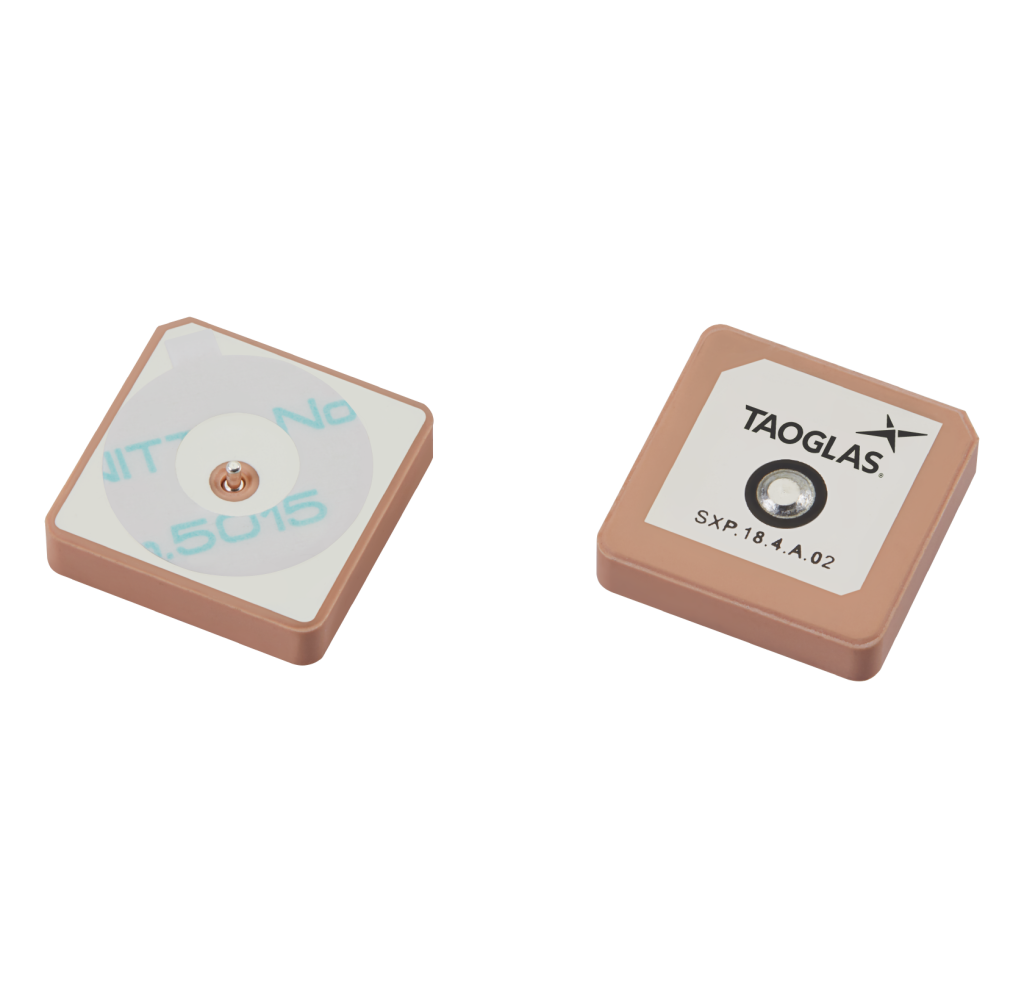

- Montageoptionen: Pin-Anschluss mit Klebemontage für sichere Integration
Individuelle Abstimmungsoptionen können zur Optimierung in spezifischen Geräteumgebungen verfügbar sein.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologie: Patch
Position: Intern
Montage: Pin/Klebemontage
Typ: Einzel
Abmessungen: nur 18 mm x 18 mm x 4 mm, hergestellt aus hochwertiger Keramik.
Gewicht: 4,9 g
SDARS/SiriusXM
Frequenz: 2320 MHz - 2345 MHz
Standards: SDARS/SiriusXM
Zentralfrequenz: 2332,5 MHz ± 12,5 MHz
SIRIUS-Frequenz: 2326,25 MHz ± 6,25 MHz
XM-Frequenz: 2338,75 MHz ± 6,25 MHz
Polarisation: LHCP
Impedanz: 50 Ω
VSWR: <2:1
Rückflussdämpfung: SIRIUS: max. -10 dB; XM: max. -10 dB
Zenit-Gewinn: SIRIUS: typ. +8 dBiC; XM: typ. +9,5 dBiC
Effizienz: SIRIUS: 86 %; XM: 87 %
Anschlussart: Pin
Material: Keramik
Pin-Durchmesser: 0,9 mm
Pin-Länge: 2,4 mm
