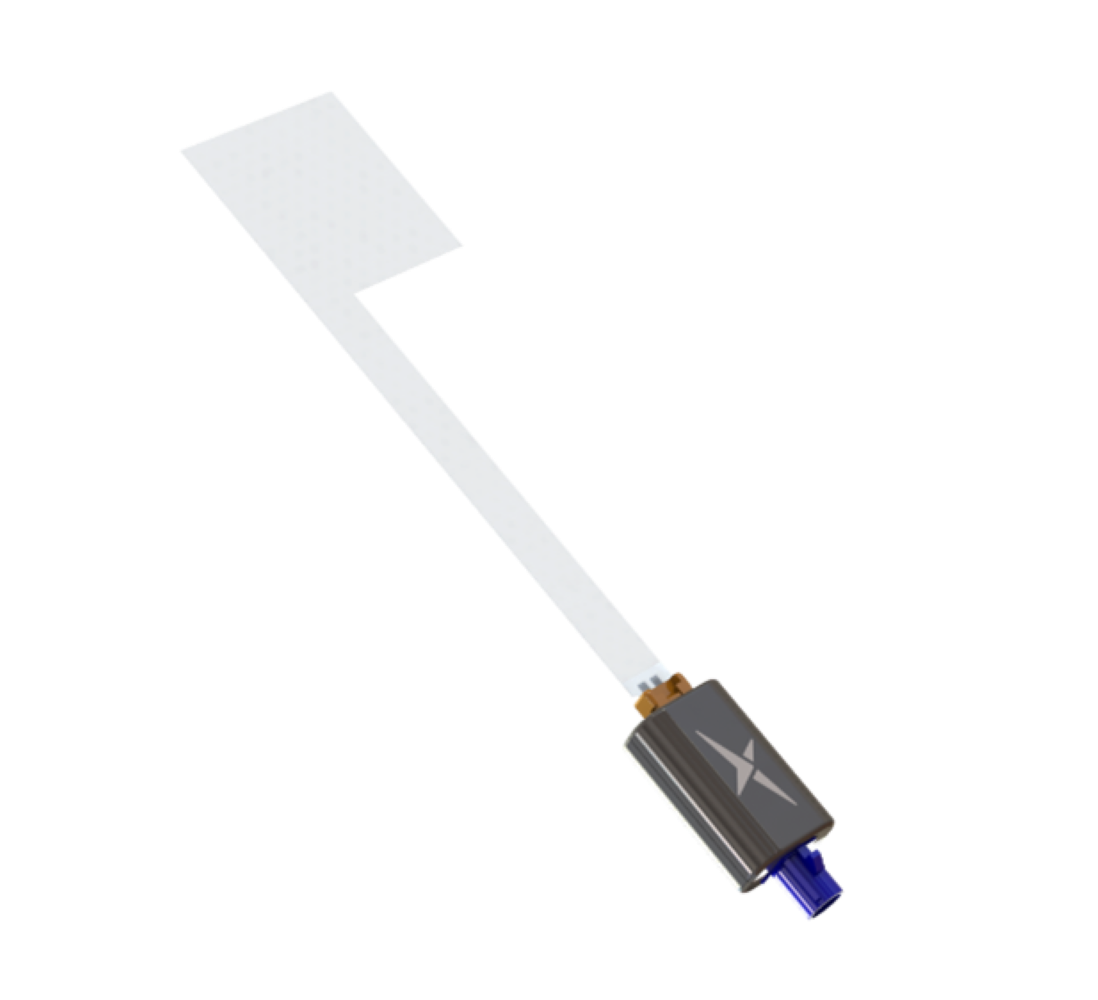

TFX125.A Antenne GNSS Klebeflex-PCB Unsichtbar FAKRA Code C (M) Blau für Automotive und kommerziellen Transport, EV-Ladestationen und Parkplätze, Digital Signage und Displays, Point-of-Sale-Kioske

Diese unsichtbare, transparente Polymer-GNSS-Antenne ist für diskrete Installationen konzipiert, bei denen eine versteckte Antenne bevorzugt wird. Ihre flexible Konstruktion und die Klebemontage ermöglichen eine schnelle Platzierung auf geeigneten nichtmetallischen Oberflächen, was sie ideal für eine Vielzahl von eingebetteten Positionierungsgeräten macht.

• Multiband-GNSS-Abdeckung: unterstützt mehrere Konstellationen und Bänder für breite Kompatibilität
• Verdeckte Integration: transparente Antennenoptik für installations mit geringer Sichtbarkeit
• Flexibles Formfaktor: passt sich gekrümmten oder platzbegrenzten Oberflächen an

Typische Anwendungen umfassen:

• Automobil- und gewerblicher Transport
• EV-Ladestationen und Parkplätze
• Digitale Beschilderung und Anzeigebildschirme
• Verkaufskioske

Anschluss & Kabel

• Anschlusstyp: FAKRA Code C Stecker (Blau)
• Kabellänge: Keine

Installation / Umwelt

Die Installation der Invisible Antenna®-Serie folgt einer ähnlichen Methode wie bei flexiblen PCB-Antennen, wie in dieser Anwendungshinweis beschrieben. Bei der Installation eines transparenten Materials können offensichtliche Mängel oder Verschmutzungen sichtbar werden, daher sollte die Fläche vor dem Anbringen der Antenne sorgfältig gereinigt werden. Die flexible Antenne kann vom Gehäuse getrennt werden, um die Installation zu erleichtern. Wo Unterstützung ein Problem sein könnte, empfehlen wir die Verwendung eines doppelseitigen Klebers am Gehäuse, um sicherzustellen, dass die Gehäuseinstallation keine zusätzliche Zugkraft auf die Antenne ausübt, da dies die Leistung der Antenne und des Klebers beeinträchtigen würde. Der Anschluss ist nicht dafür ausgelegt, Lasten zu tragen, und Lasten über 0,5 kg können den Anschluss beschädigen oder brechen, was zum Trennen der Antenne führt.

Der TFX125.A wird über einen FAKRA Code C Stecker (M) für eine einfache Installation angeschlossen. Wenn ein kundenspezifischer Anschluss erforderlich ist, wenden Sie sich bitte an Ihr regionales Kundensupport-Team.

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Standort: Intern
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Mechanischer Stil: Flex PCB
Abmessungen: 176mm*37mm
Höhe: 0,5mm
Gewicht: 5g
Material (Gehäuse): ABS/PC
Material (Antenne): PET
VLT (Transparenz für sichtbares Licht): 78,1 % TCF (Transparent leitfähige Folie)

Multiband GNSS (Passiv)

Frequenz: 1176,45 MHz - 1602 MHz
GNSS-Bänder: L1/L2/L5/L6/L-Band
Polarisation: Linear
Impedanz: 50 Ω
VSWR (max.): 5:1
Effizienz (%): 26,07 - 46,54
Gewinn (dBic): -5,22 bis -3,55
Anschlusstyp: FAKRA Code C (M) Blau
Kabellänge: Keine
