Beschreibung

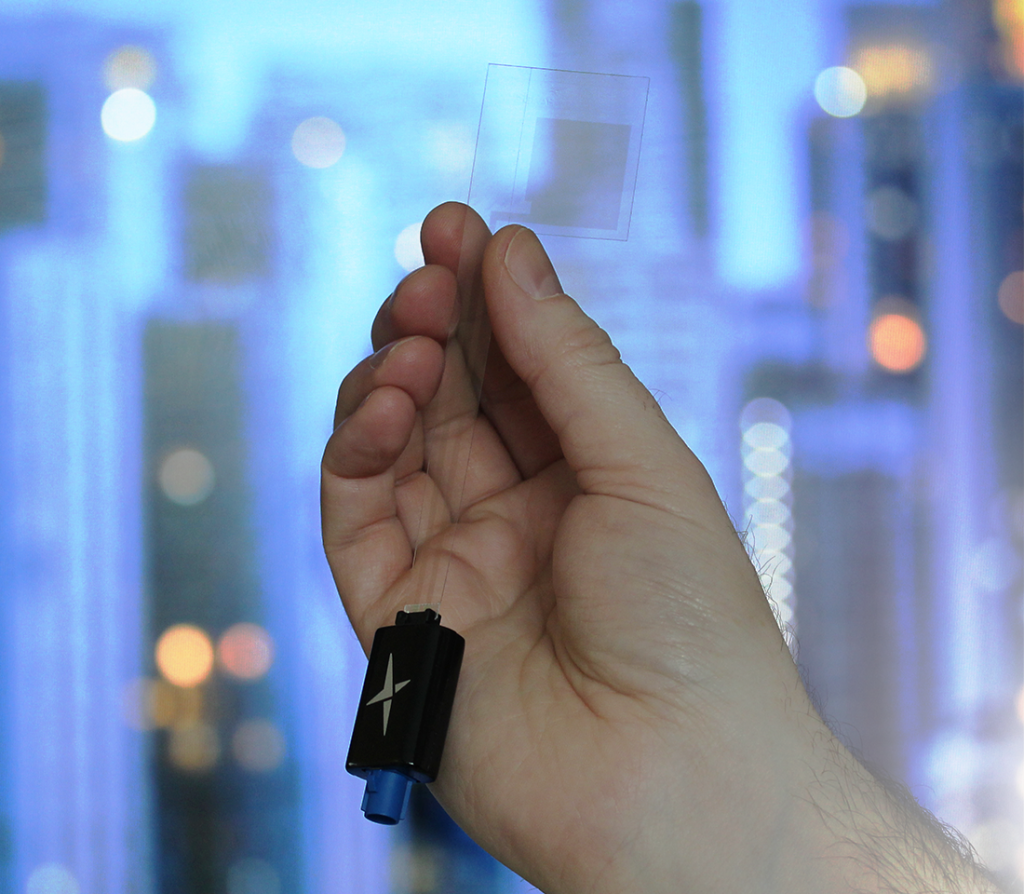

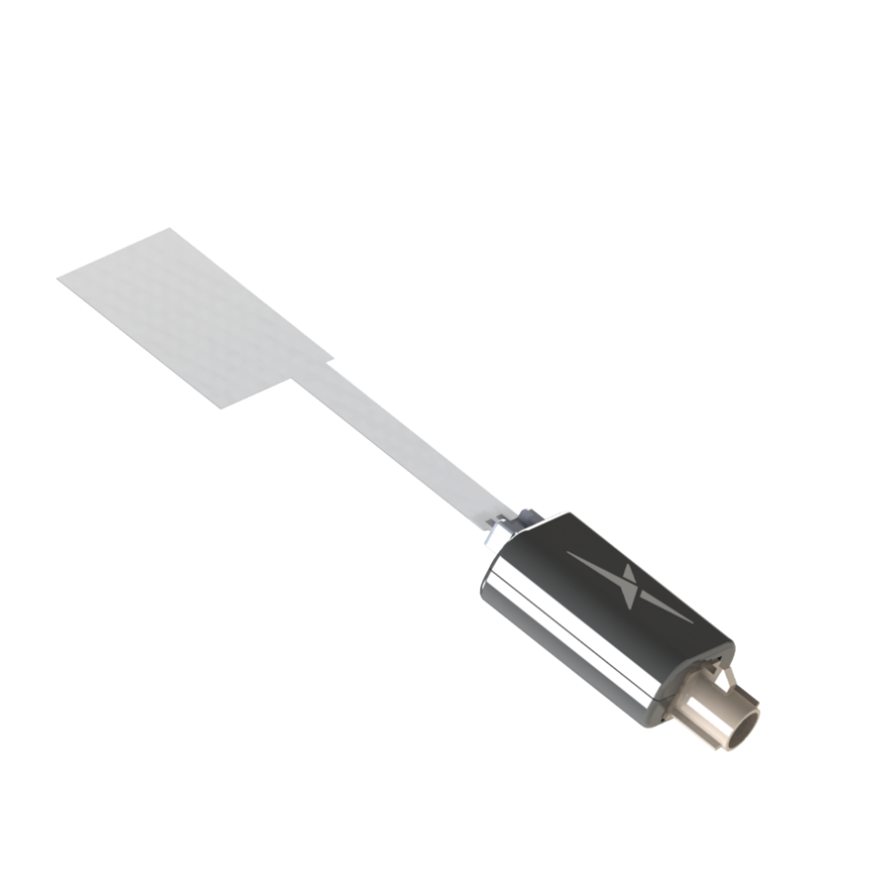

Unsichtbare, transparente flexible Antenne, entwickelt zur Abdeckung des gesamten W-lan-Spektrums, einschließlich der 6-GHz-W-lan-Bänder. Ihre ultraflache, transparente Bauform ermöglicht verdeckte oder optisch saubere Installationen auf Oberflächen, die sichtbar bleiben sollen.
- Breitbandige W-lan-Abdeckung: unterstützt 2,4 GHz, 5 GHz und 6 GHz Bänder
- Transparente, ultraflache Bauweise: ideal für diskrete Integration
- Klebemontage: vorgeklebter Kleber für einfachere Platzierung
- Für eingebettete Installationen konzipiert: Leistung hängt von der Montageumgebung ab
Typische Anwendungsfälle umfassen: Automobil- und gewerblicher Transport, Ladestationen und Parkplätze für Elektrofahrzeuge, digitale Beschilderung und Anzeigebildschirme sowie Verkaufsstellen-Kioske.
Konnektivitäten
1x W-lan (einschließlich W-lan 6) 2,4-2,5, 4,9-5,8, 5,9-7,125 GHz
Stecker & Kabel
- Steckertyp: FAKRA Code I Stecker (Beige)
- Kabellänge: Keine
Installation / Umwelt
Die Installation der Invisible Antenna Serie folgt einer ähnlichen Methode wie bei flexiblen PCB-Antennen, wie in diesem Anwendungshinweis beschrieben. Da die Installation eines transparenten Materials offensichtliche Mängel/Schmutz zeigen kann, achten Sie darauf, die Fläche vor dem Anbringen der Antenne gründlich zu reinigen. Die flexible Antenne kann vom Gehäuse getrennt werden, um die Installation zu erleichtern. Wo Unterstützung ein Problem sein könnte, empfehlen wir die Verwendung eines doppelseitigen Klebers am Gehäuse, um sicherzustellen, dass die Gehäusemontage keine zusätzliche Zugkraft auf die Antenne ausübt, da dies die Leistung der Antenne und des Klebers beeinträchtigen würde. Die Zuleitung ist nicht tragfähig und Lasten über 0,5 kg können die Zuleitung brechen oder beschädigen, was zum Trennen der Antenne führt.
Der TFX257 wird über einen FAKRA Code I Stecker für eine einfache Installation angeschlossen. Wenn ein kundenspezifischer Stecker benötigt wird, wenden Sie sich bitte an Ihr regionales Kundensupport-Team.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Ort: Innen
Montage: Klebemontage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ISM
Typ: Einzel
Abmessungen: 32 mm * 114 mm
Höhe: 0,5 mm
Gewicht: 5 g
W-lan / Bluetooth (ISM)
Frequenz: 2400-2500 MHz; 5150-5850 MHz; 5925-7125 MHz
Standards: W-lan (einschließlich W-lan 6)
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <2:1
Strahlungsmuster: Omni
Max. Eingangsleistung: 2W
Effizienz (%): 48,3 (2 GHz), 31,9 (5 GHz), 29,3 (6 GHz)
Durchschnittlicher Gewinn (dB): -3,16 (2 GHz), -4,96 (5 GHz), -5,34 (6 GHz)
Spitzen-Gewinn (dBi): 3,77 (2 GHz), 5,07 (5 GHz), 4,36 (6 GHz)
Steckertyp: FAKRA Code I (M) Beige
Kabellänge: Keine
Testhinweis: Getestet auf 4 mm Acryl
