Beschreibung

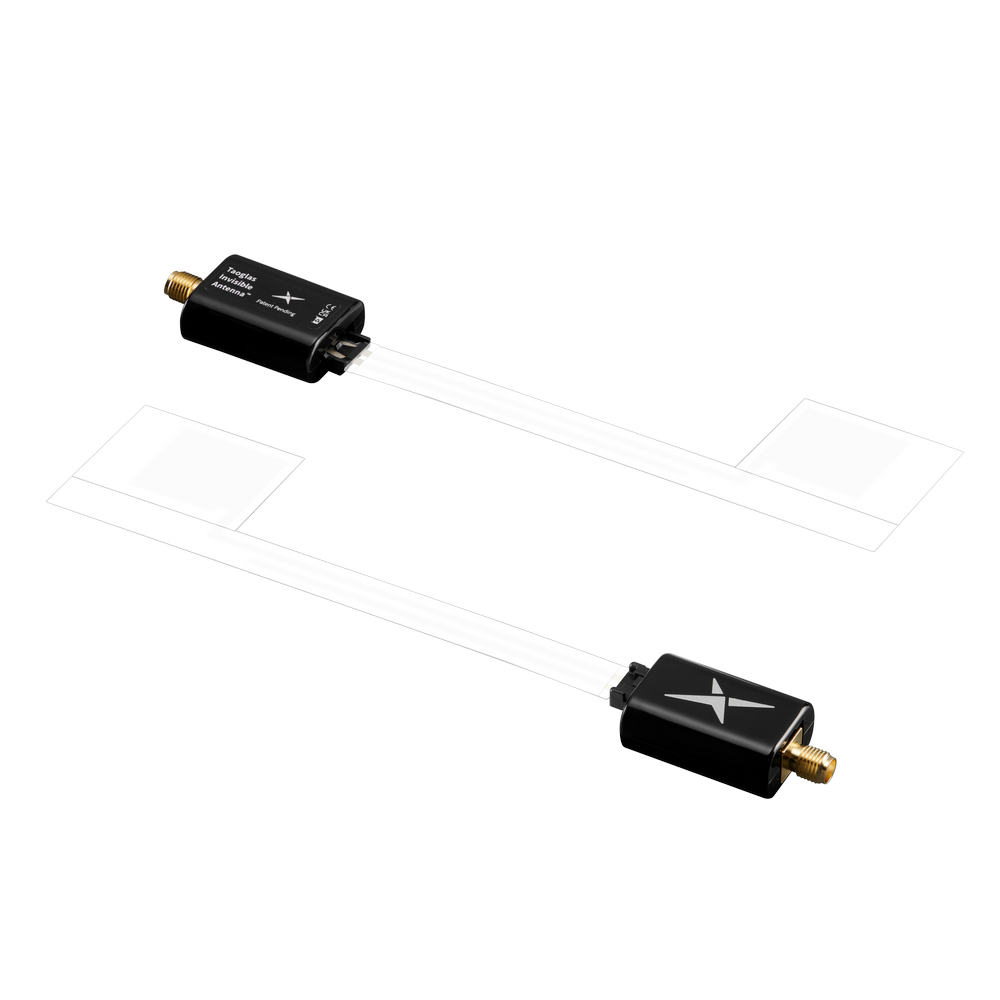

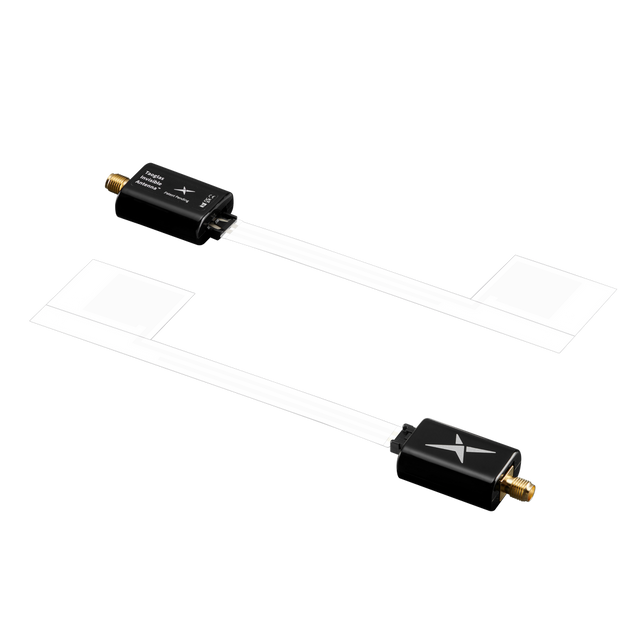

Diese transparente, ultraflache „unsichtbare“ Antenne ist für eine diskrete Integration konzipiert und deckt das gesamte W-lan-Spektrum über die 2,4-GHz-, 5-GHz- und 6-GHz-Bänder ab. Sie ist ideal für Geräte, die eine zuverlässige drahtlose Leistung ohne sichtbare externe Antennen benötigen.
- Breitbandige W-lan-Abdeckung: unterstützt W-lan-Frequenzbereiche 2,4/5/6 GHz
- Verdecktes/sauberes Industriedesign: transparente, flache Antenne für versteckte Platzierung
- Einfache Integration: mit vorangeklebter Klebemontage für schnelle Installation geliefert
Typische Anwendungen umfassen:
- Automobil- und gewerblicher Transport
- EV-Ladestationen und Parkplätze
- Digitale Beschilderung und Anzeigebildschirme
- Point-of-Sale-Kioske
Konnektivitäten
1x W-lan (einschließlich W-lan 6) 2,4-2,5, 4,9-5,8, 5,9-7,125 GHz
Stecker & Kabel
- Steckertyp: RP-SMA(F)
- Kabellänge: Keine
Installation / Umwelt
Die Installation der Invisible Antenna™-Serie folgt einer ähnlichen Methode wie bei flexiblen PCB-Antennen. Bei der Installation eines transparenten Materials können offensichtliche Fehler oder Verschmutzungen sichtbar werden. Achten Sie darauf, die Fläche vor dem Anbringen der Antenne gründlich zu reinigen. Die flexible Antenne kann vom Gehäuse getrennt werden, um die Installation zu erleichtern. Wo Unterstützung ein Problem sein könnte, empfehlen wir die Verwendung eines doppelseitigen Klebers am Gehäuse, um sicherzustellen, dass die Gehäusemontage keine zusätzliche Zugkraft auf die Antenne ausübt, da dies die Leistung der Antenne und des Klebers beeinträchtigen würde. Der Anschluss ist nicht dafür ausgelegt, Lasten zu tragen, und Lasten über 0,5 kg können den Anschluss beschädigen oder brechen, was zum Trennen der Antenne führt.
Der TFX257 wird über einen RP-SMA Female-Stecker für eine einfache Installation angeschlossen. Wenn ein kundenspezifischer Stecker benötigt wird, wenden Sie sich bitte an Ihr regionales Kundensupport-Team.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Ort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ISM
Typ: Einzel
Abmessungen: 32 mm * 114 mm Stecker: RP-SMA(F) RoHS- & Reach-konform
Höhe: 13 mm
Gewicht: 5 g
W-lan (einschließlich W-lan 6)
Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Standards: W-lan (einschließlich W-lan 6), Bluetooth
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <2:1
Strahlungsmuster: Omni
Max. Eingangsleistung: 2 W
W-lan - 2 GHz: Effizienz 53,2 %, Durchschnittlicher Gewinn -2,74 dB, Spitzen-Gewinn 3,90 dBi
W-lan - 5 GHz: Effizienz 37,8 %, Durchschnittlicher Gewinn -4,23 dB, Spitzen-Gewinn 6,34 dBi
W-lan - 6 GHz: Effizienz 28,4 %, Durchschnittlicher Gewinn -5,47 dB, Spitzen-Gewinn 5,65 dBi
Steckertyp: RP-SMA(F)
Kabellänge: Keine
