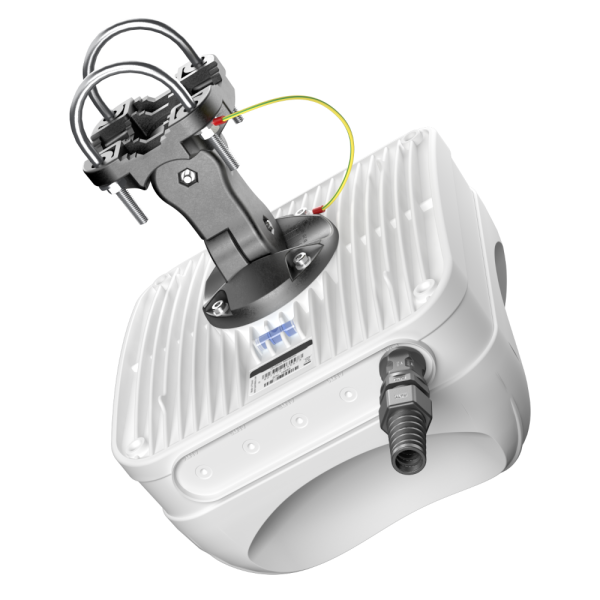

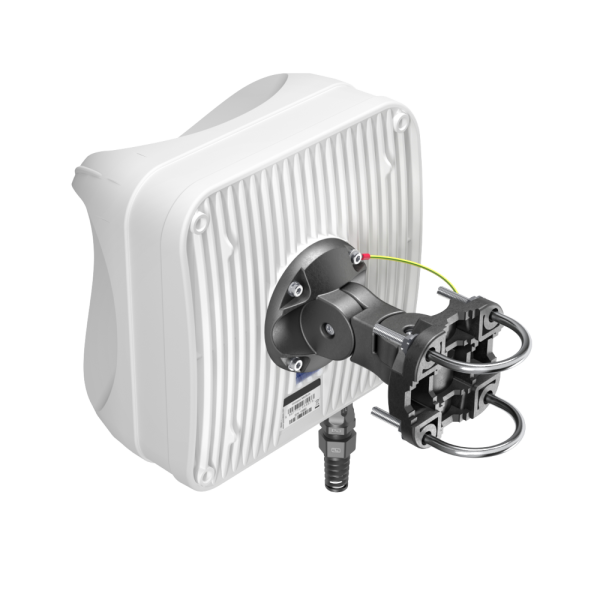

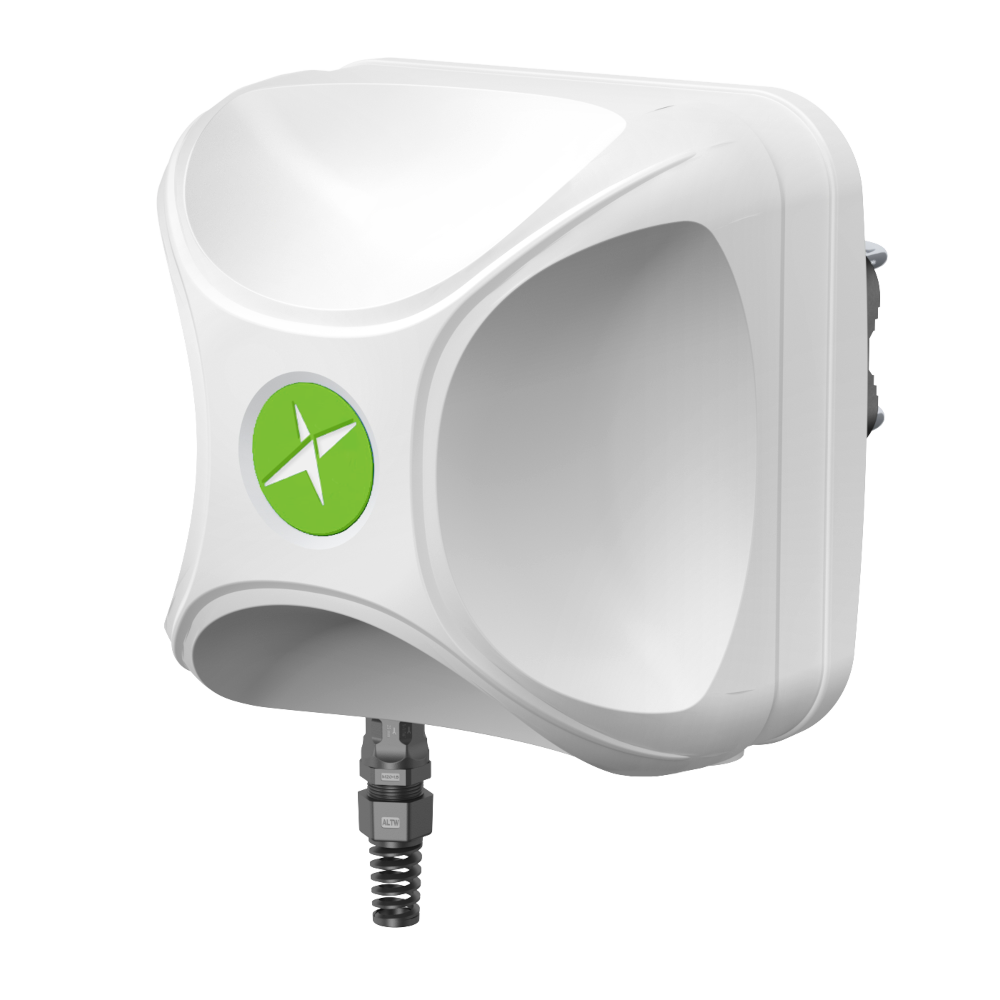

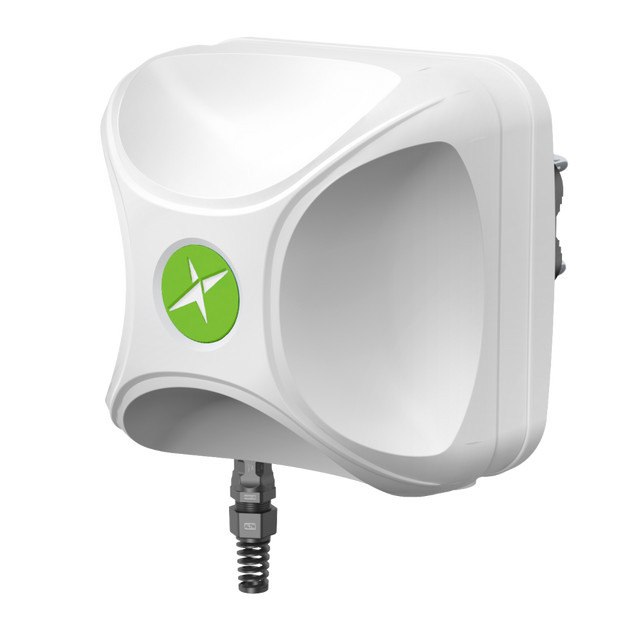

THDR70PP Antenne Außen Router 5G, GNSS, W-lan 6E/7 Richtstrahl-Panel Wand-/Mastenmontage Thunder IP67 für Kritische Kommunikation und Öffentliche Sicherheit, Transport & Flottenmanagement, Industrie- und robuste Umgebungen, Unternehmens- & IoT-Einsätze

Diese integrierte, wetterfeste Richtpaneelantenne ist für den Einsatz mit Ericsson (Cradlepoint) S700 Routern konzipiert, um die Konnektivität in ländlichen/vorstädtischen Gebieten und anderen Orten mit schwachem Mobilfunksignal zu verbessern.

Sie kombiniert eingebettete 5G/LTE-Richtfunkleistung mit integrierter W-lan 6E Rundstrahlabdeckung und GNSS-Funktionalität in einem robusten Gehäuse, was sie ideal für anspruchsvolle Einsätze macht, die einen zuverlässigen, wetterfesten Betrieb erfordern.

Ein passiver PoE-Splitter ist enthalten, um Daten und Strom von einem einzigen Ethernet-Kabel zu trennen, während Gigabit-Übertragungsgeschwindigkeiten erhalten bleiben und der LAN-Anschluss vor Überspannung, Kurzschluss oder falscher Verbindung geschützt wird.

Konnektivitäten

1x GNSS
2x W-lan®
2x 5G/LTE

Technische Spezifikationen

Betriebstemperatur: -40°C bis 80°C
Antennentechnologien: Panel
Mobilfunktechnologien: 5G
Standort: Außen
Montage: Wand/Mast
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
Schutzart: IP67
Frequenzbereich: 600 MHz - 7125 MHz
Abmessungen: 270 x 276 x 190 mm RoHS- und Reach-konform
Gewicht: 2,8 kg
Anschlusstyp: RJ45
Materialien: ABS, Aluminium, PTFE, Fiberglas

5G / LTE (Richtfunk)

Anzahl: 2x
Frequenz: 617 - 960 MHz; 1,7 - 2,7 GHz; 3,3 - 4,6 GHz; 4,7 - 6,0 GHz
Unterstützte LTE-Bänder: 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 46, 47, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 106
Unterstützte 5G-Bänder: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n46, n47, n48, n53, n65, n66, n67, n71, n77, n78, n79, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256
Gewinn: 617 - 960 MHz : 6 dBi; 1,7 - 2,7 GHz : 7 dBi; 3,3 - 4,6 GHz : 7 dBi; 4,7 - 6,0 GHz : 5,5 dBi
VSWR: <2,00, max <3,00
Strahlbreite: 80°/80° ±15°
Polarisation: X (+-45 Grad)
Impedanz: 50

W-lan 6E (Rundstrahl)

Anzahl: 2x
Frequenz: 2,4 - 2,5 GHz; 5,0 - 7,2 GHz
Gewinn: 2,4 - 2,5 GHz: 6 dBi; 5 GHz: 7,5 dBi; 7 GHz: 7,5 dBi
VSWR: < 1,50, max < 2,00
Strahlbreite: 360°/25°
Polarisation: Vertikal

GNSS

Anzahl: 1x
Polarisation: RHCP
