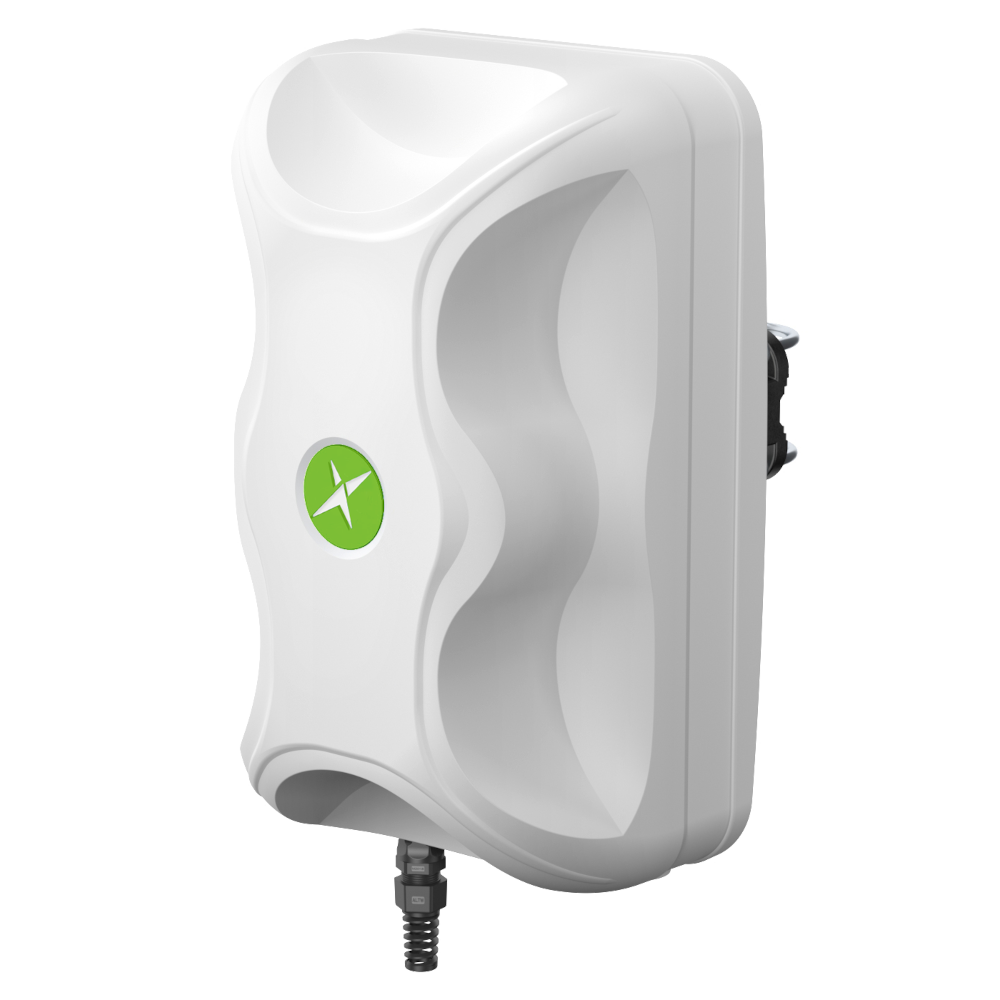

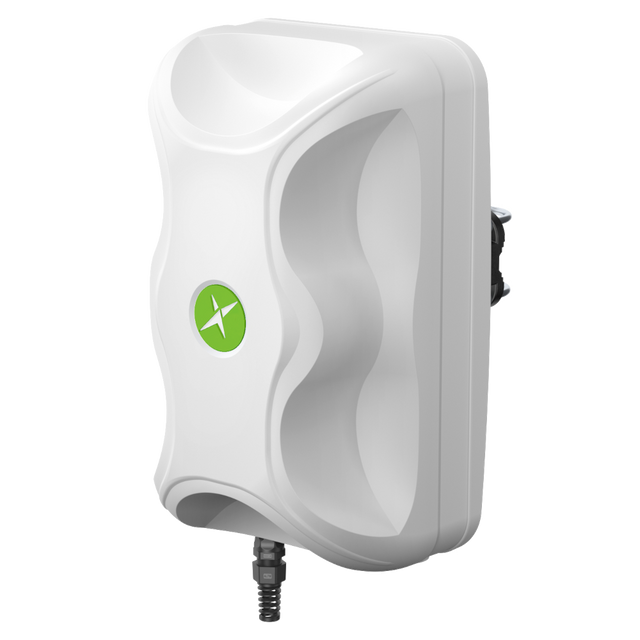

THDR98PP Antenne Außenbereich Extern Router 5G, GNSS, W-lan 6E/7 Richtungs-Paneel Thunder für Kritische Kommunikation und Öffentliche Sicherheit, Transport & Flottenmanagement, Industrie- und Robuste Umgebungen, Unternehmens- & IoT-Einsätze

Diese integrierte Richtpaneelantenne ist so konzipiert, dass sie einen Ericsson (Cradlepoint) R980 Router aufnimmt und dabei Multi-Band 5G/LTE-, W-lan- und GNSS-Antennenabdeckung in einem robusten Gehäuse für feste Installationen kombiniert, bei denen eine Langstrecken-Konnektivität erforderlich ist.

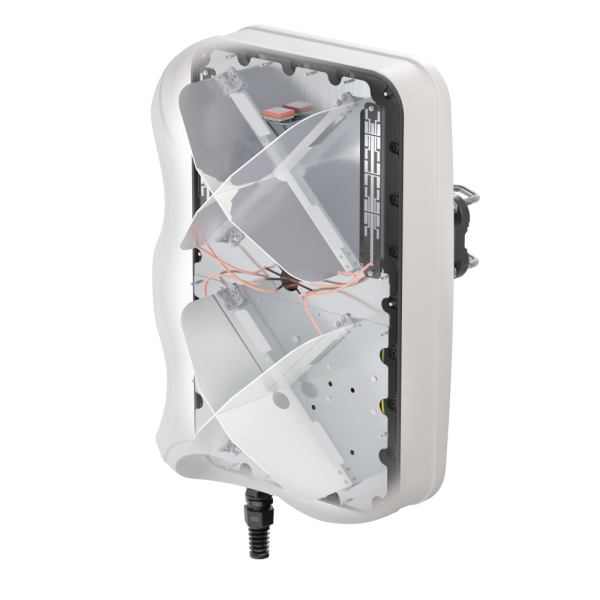

• Alles-in-einem Integration: Richtantenne für 5G/LTE plus W-lan und GNSS in einem Gehäuse mit Platz zur Installation des Routers
• Für raue Umgebungen gebaut: robustes Außengehäuse, geeignet für anspruchsvolle industrielle Einsätze
• PoE-Zubehör enthalten: passiver PoE-Splitter unterstützt die Übertragung von Daten und Strom über ein einziges Ethernet-Kabel, während Gigabit-Übertragungsgeschwindigkeiten erhalten bleiben und der LAN-Anschluss geschützt wird

Konnektivitäten

1x GNSS
2x W-lan®
4x 5G/LTE

Technische Spezifikationen

Betriebstemperatur: -40°C bis 80°C
Mobilfunktechnologien: 5G
Standort: Außen

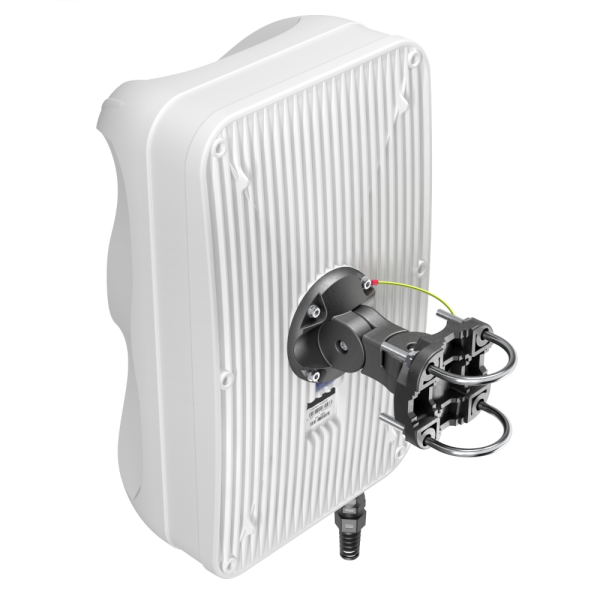

Montage: Wand/Mastbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
Schutzart: IP67
Frequenzbereich: 600 MHz - 7125 MHz
Impedanz: 50Ω
VSWR: <3
Gewinn (max.): 7,5 dBi
Abmessungen: 486 x 292 x 210 mm RoHS- und Reach-konform
Gewicht: 2,8 kg
Anschlusstyp: RJ45

5G/LTE (Richtantenne)

Frequenz: 0,617 - 0,96 GHz; 1,7 - 2,7 GHz; 3,3 - 4,6 GHz; 4,7 - 6,0 GHz
Gewinn: 0,617 - 0,96 GHz: 6 dBi; 1,7 - 2,7 GHz: 7 dBi; 3,3 - 4,6 GHz: 7 dBi; 4,7 - 6,0 GHz: 5,5 dBi
Unterstützte LTE-Bänder: 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 46, 47, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 106
Unterstützte 5G-Bänder: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n46, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256
VSWR: <2,00, max. <3,00
Strahlbreite: 80°/80° ±15°
Polarisation: X (+-45 Grad)
Impedanz: 50Ω

W-lan (Omni)

Frequenz: 2,40 - 2,50 GHz; 5,0 - 7,125 GHz
Gewinn: 2,40 - 2,50 GHz: 6 dBi; 5,0 - 7,125 GHz: 7,5 dBi
VSWR: <1,70, max. <2,00
Strahlbreite: 360°/25° ±5°
Polarisation: Vertikal
Impedanz: 50Ω

GNSS

Polarisation: RHCP
