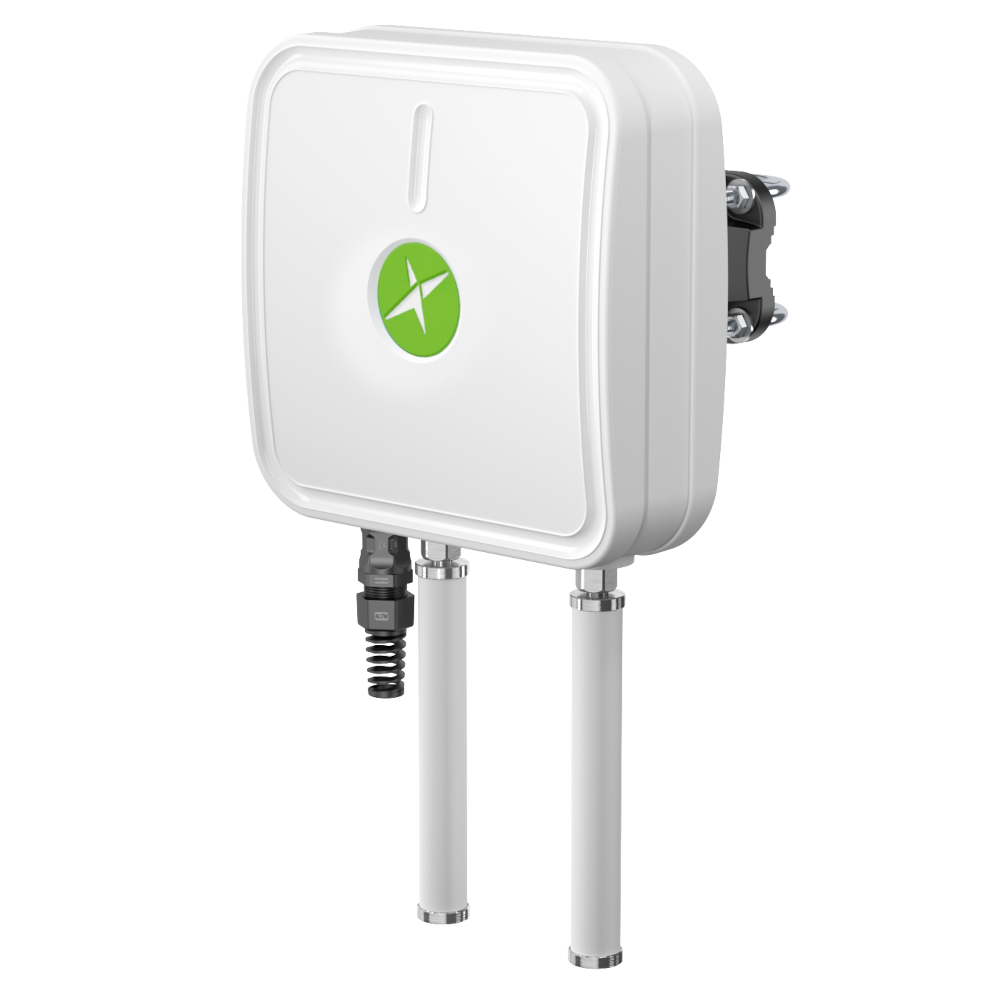

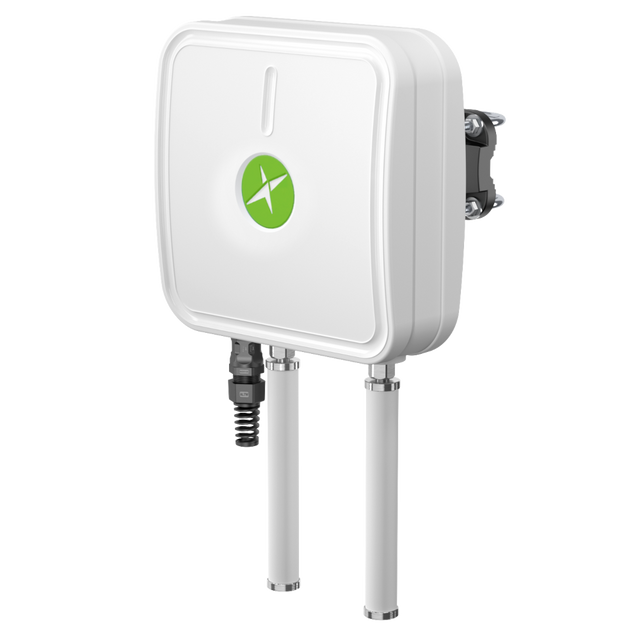

THOR98PP Antenne Außenbereich Extern Router 5G, W-lan, GNSS Wand-/Mastmontage Thunder Serie IP67 für Kritische Kommunikation und Öffentliche Sicherheit, Transport & Flottenmanagement, Industrie- und Robuste Umgebungen, Unternehmens- & IoT-Einsätze

Dieses integrierte All-in-One-Omnidirektionalantennen-Gehäuse ist dafür konzipiert, einen Ericsson (Cradlepoint) R980 Router aufzunehmen und eingebettete Multi-Band-Konnektivitäten für mobile und stationäre Außeninstallationen bereitzustellen. Es kombiniert 5G/LTE-, W-lan- und GNSS-Antennenelemente in einem robusten, wasserdichten Gehäuse, um die Installation zu vereinfachen und die Zuverlässigkeit in rauen Umgebungen zu verbessern.

• All-in-One-Integration: Antennen und Routerfach in einem einzigen Gehäuse für eine saubere, konsolidierte Installation.
• Für den Außeneinsatz geeignet: Entwickelt für raue Außenumgebungen, in denen eine robuste wasserdichte Lösung erforderlich ist.
• PoE-Unterstützung: Enthält einen passiven PoE-Splitter, der Daten und Strom über ein einziges Ethernet-Kabel überträgt und gleichzeitig den LAN-Anschluss schützt.

Typische Anwendungen umfassen:

• Kritische Konnektivitäten und öffentliche Sicherheit
• Transport & Flottenmanagement
• Industrielle und robuste Umgebungen
• Unternehmens- & IoT-Einsätze

Konnektivitäten

4x 5G/LTE Antennen
2x W-lan®
1x GNSS

Technische Spezifikationen

Betriebstemperatur: -40°C bis 75°C
Mobilfunktechnologien: 5G
Standort: Außen
Montage: Wandmontage, Mastbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan
Typ: Kombination
Schutzart: IP67
Impedanz: 50Ω
Abmessungen: 272 x 276 x 100 mm RoHS- und Reach-konform
Gewicht: 1,8 kg

5G / LTE

Anschlüsse: 4x
Frequenz: 617 - 960 MHz; 1,7 - 2,7 GHz; 3,3 - 4,7 GHz; 5,2 - 6,0 GHz
Gewinn: 617 - 960 MHz : 3 dBi; 1,7 - 2,7 GHz : 4 dBi; 3,3 - 4,7 GHz : 4,5 dBi; 5,2 - 6,0 : 2,5 dBi
Unterstützte LTE-Bänder: 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 47, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 106
Unterstützte 5G-Bänder: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256
VSWR: <1,80, max <2,00
Strahlbreite: 360°/35° +/- 5°
Polarisation: Vertikal
Impedanz: 50

W-lan

Anschlüsse: 2x
Frequenz: 2,4 - 2,5 GHz; 5,0 - 7,2 GHz
Gewinn: 2,4 - 2,5 GHz: 6 dBi; 5,0 - 6,0 GHz: 7,5 dBi
VSWR: <1,70, max <2,00
Strahlbreite: 360°/25° +/- 5°
Polarisation: Vertikal
Impedanz: 50

GNSS

Anschlüsse: 1x
Standards: GNSS

Ethernet / PoE

Steckertyp: RJ45
