Beschreibung

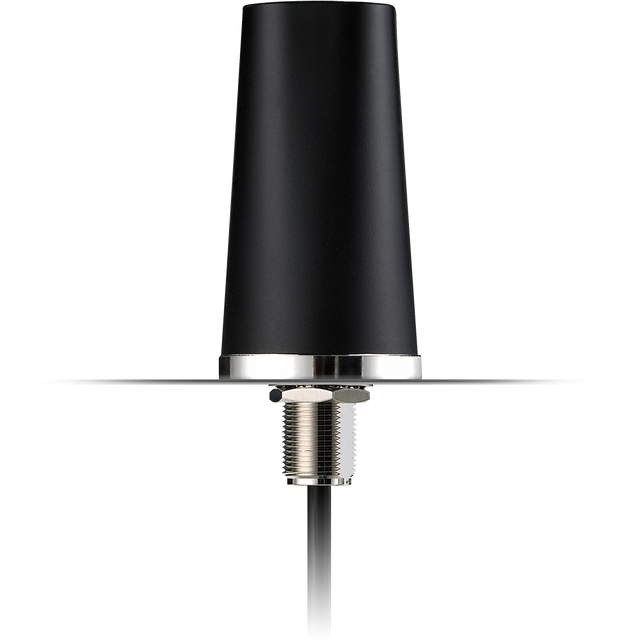

Shockwave TLS.01 ist eine breitbandige, festmontierte externe Mobilfunkantenne, die für eine robuste Konnektivität über 5G/4G-Netze, einschließlich Cat-M und NB-IoT-Unterstützung, entwickelt wurde. Ihr robustes, wasserdichtes Gehäuse macht sie ideal für anspruchsvolle Innenanwendungen oder raue Außenbereiche, in denen eine konstante Breitbandleistung erforderlich ist.
Für die Verwendung auf einer Grundfläche konzipiert, bietet sie stabile Strahlungseigenschaften sowohl für mobile als auch stationäre Installationen und trägt so zur zuverlässigen Leistung in realen Umgebungen bei.
- Unterstützt breitbandige Mobilfunkabdeckung einschließlich Cat-M und NB-IoT
- Robustes, wasserdichtes und stoßfestes Gehäuse für anspruchsvolle Umgebungen
- Festmontiertes Design für sichere Paneelinstallationen
Typische Anwendungen umfassen:
- Öffentliche Sicherheit
- HD-Videostreaming
- Versorgungsunternehmen und intelligente Städte
- Flottenmanagement
- Präzisionslandwirtschaft
- Industrielle Anwendungen
Anschluss & Kabel
- Anschlusstyp: SMA-M
- Kabellänge: 300 cm
- Kabeltyp: TGC-200 (auch als CFD-200/TGC-200 bezeichnet)
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: Cat M1, NB-IoT
Montage: Festmontage
Typ: Einzel
IP-Schutzart: IP67
Gehäuseschutz: IK10
Abmessungen: Höhe: 79,45 mm (3,13 Zoll); Durchmesser: 42 mm (1,65 Zoll)
Gewicht: 270 g
Mobilfunk Breitband (5GNR/4G/3G/2G, Cat M1, NB-IoT)
Frequenz: 600 MHz - 6000 MHz
Impedanz: 50 Ω
Maximale Eingangsleistung: 100 W
Polarisation: Vertikal
Strahlungsmuster: Rundstrahlend
VSWR: 2:1
Leistung (gemessen auf 30x30 cm Grundfläche):
617~698 MHz (5GNR/4G Band 71): Effizienz 43 %, Durchschnittlicher Gewinn -3,2 dB, Spitzen-Gewinn -1 dBi
698~806 MHz (4G/3G Band 12,13,14,17,28,29): Effizienz 57,7 %, Durchschnittlicher Gewinn -0,2 dB, Spitzen-Gewinn 3,1 dBi
824~960 MHz (4G/3G/NB-IoT/Cat M Band 5,8,18,19,20,26,27): Effizienz 71,4 %, Durchschnittlicher Gewinn -0,7 dB, Spitzen-Gewinn 3,2 dBi
1427~1518 MHz (4G/3G Band 21,32,74,75,76): Effizienz 56,8 %, Durchschnittlicher Gewinn -1,4 dB, Spitzen-Gewinn 2,9 dBi
1710~2200 MHz (4G/3G Band 1,2,3,4,9,23,25,35,39,66): Effizienz 45,9 %, Durchschnittlicher Gewinn -1,8 dB, Spitzen-Gewinn 2,7 dBi
2490~2690 MHz (4G/3G Band 7,38,41): Effizienz 42,9 %, Durchschnittlicher Gewinn -2 dB, Spitzen-Gewinn 3,4 dBi
3300~5000 MHz (5GNR/4G Band 22,42,48,77,78,79): Effizienz 26,8 %, Durchschnittlicher Gewinn -4,1 dB, Spitzen-Gewinn 2,5 dBi
5150~5925 MHz (LTE5200/W-lan 5800): Effizienz 8,9 %, Durchschnittlicher Gewinn -3,4 dB, Spitzen-Gewinn 5,3 dBi
Anschlusstyp: SMA(M)
Kabellänge: 300 cm
Kabeltyp: TGC-200
