Beschreibung

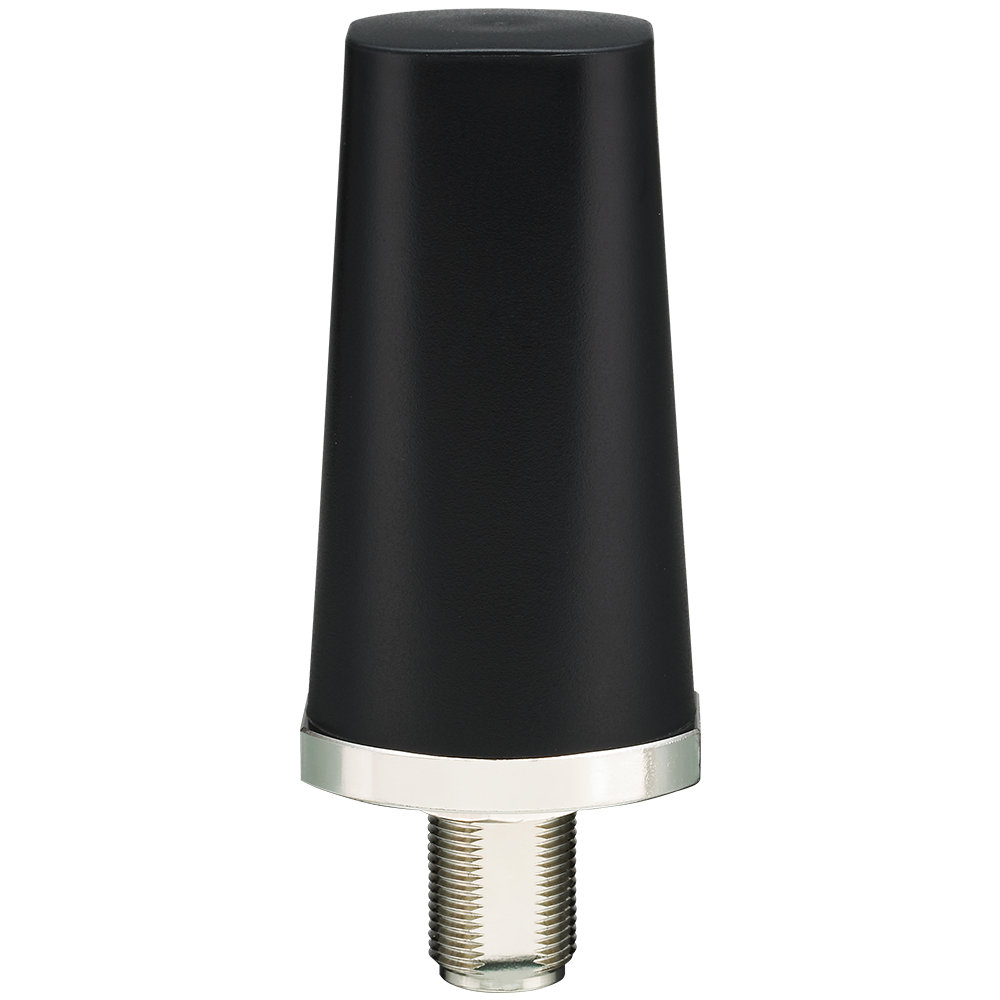

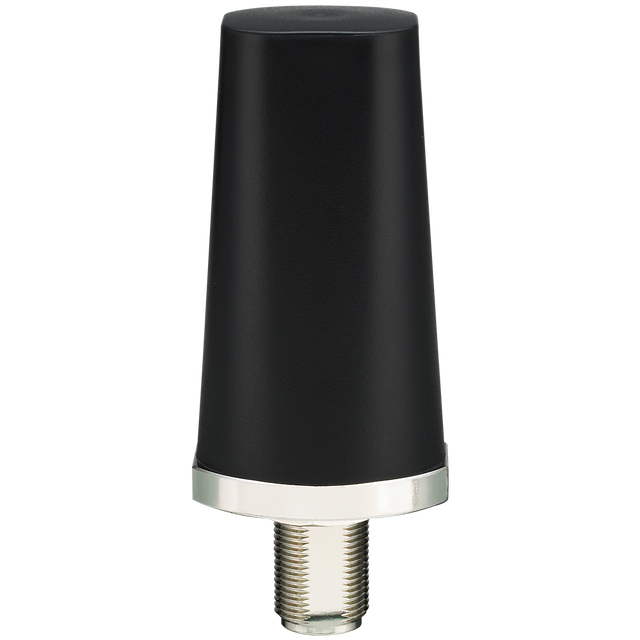

Shockwave TLS.20.1F21 ist eine mechanisch robuste, wasserdichte Außenantenne, die für den Betrieb im Bereich 450–470 MHz ausgelegt ist und für die Verwendung auf einer Grundfläche vorgesehen ist. Stabile Strahlungsmuster bei niedrigen Winkeln sorgen für eine gleichmäßige horizontale Abdeckung, was sie besonders geeignet für feste Infrastrukturen und Hotspot-ähnliche Einsätze macht.
Die Basis verfügt über eine Einkerbung, die es ermöglicht, die Antenne während der Installation mit einem Schraubenschlüssel sicher zu fixieren, während die Mutter unter einem Metallpaneel angezogen wird. Abdichtungs-O-Ringe am unteren Sockel verhindern das Eindringen von Wasser unter die Antenne.
Häufige Anwendungsfälle
- Öffentliche Sicherheit
- Intelligente Zähler
- Mesh-Netzwerke
- Transport
Anschluss & Kabel
- Anschlusstyp: N-Typ Buchse
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Ort: Außen
LPWAN- & IoT-Kommunikation: LoRa
Montage: Feste Montage
Typ: Einzel
IP-Schutzart: IP67 und IP69K
Abmessungen: Höhe: 79,45 mm (3,13 Zoll); Durchmesser: 42 mm (1,65 Zoll)
Gewicht: 169 g
CDMA450 / 450–470 MHz
Frequenz: 450 MHz - 470 MHz
Standards: CDMA450
Impedanz: 50 Ω
VSWR: 2:1
Rückflussdämpfung (dB): < -3
Polarisation: Vertikal
Strahlungseigenschaft: Rundstrahlend
Maximale Eingangsleistung: 100 W
Effizienz (%): 51,17 (450 MHz), 54,59 (460 MHz), 46,78 (470 MHz)
Spitzenverstärkung (dBi): -1,50 (450 MHz), -1,14 (460 MHz), -1,80 (470 MHz)
Durchschnittliche Verstärkung (dBi): -2,90 (450 MHz), -2,62 (460 MHz), -3,29 (470 MHz)
Anschlusstyp: N-Typ (Buchse)
