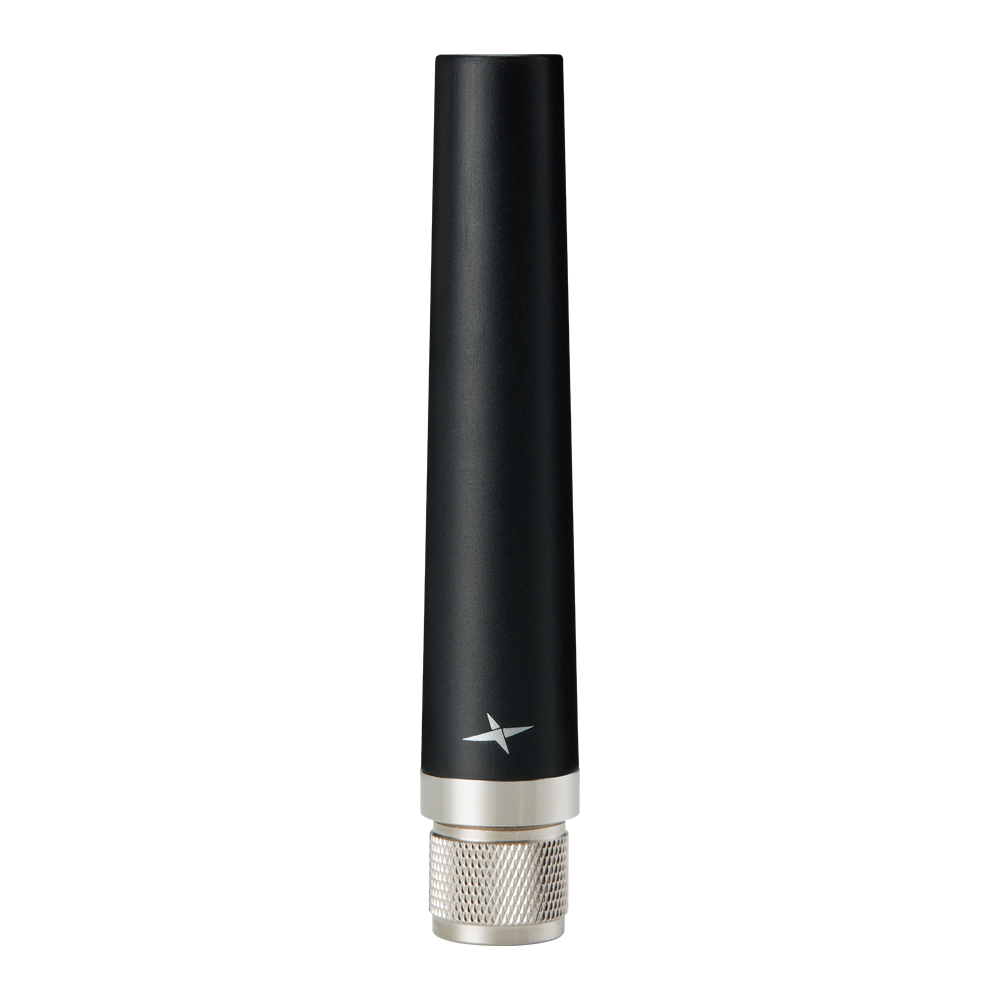

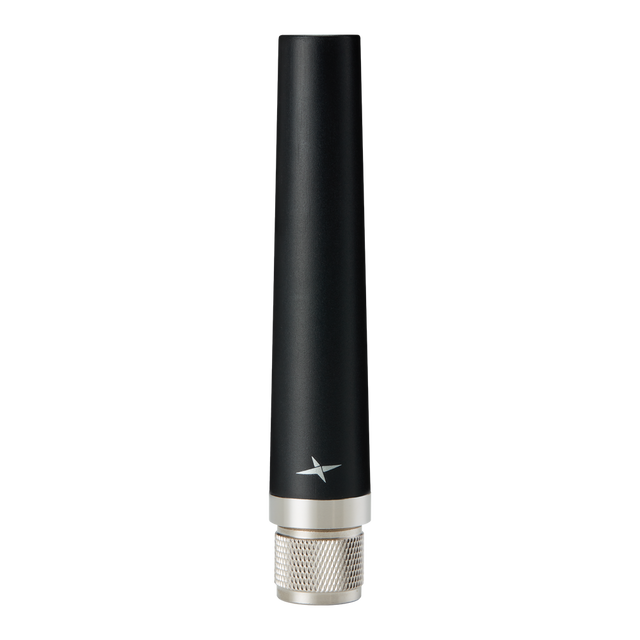

TU.60.3H31 Antenne Extern UWB Terminalmontage N-Typ-Stecker IP67 für Indoor-Positionsbestimmung und Tracking-Anwendungen, Smart-Home-Gerätesteuerung und Unterhaltungssysteme, schlüssellose Zugangssysteme, Präzisionsvermessung

Diese am Terminal montierbare Ultra-Breitband-Antenne ist für den UWB-Betrieb in den US- und europäischen Frequenzbereichen (Kanäle 2–7) ausgelegt. Ihr Dipol-Design bietet eine omnidirektionale Abdeckung, um starke, konsistente Verbindungen aufrechtzuerhalten und die Signalqualität für präzise Abstandsmessungen und ortungsbasierte Systeme zu bewahren.

• Ultra-Breitband-Abdeckung: Unterstützt UWB-Nutzung über die Kanäle 2–7
• Omnidirektionale Leistung: Entwickelt für gleichmäßige Abdeckung rund um das Gerät
• Signalqualität im Fokus: Konzipiert zur Minimierung von Gruppenlaufzeitvariationen für zuverlässige Messungen
• Robustes Gehäuse: Geeignet für anspruchsvolle Umgebungen und Anwendungen

Typische Anwendungsfälle umfassen:

• Innenraum-Positionsbestimmung und Tracking-Anwendungen
• Smart-Home-Gerätesteuerung und Unterhaltungssysteme
• Schlüssellose Zugangssysteme
• Präzisionsvermessung

Anschluss & Kabel

• Anschlusstyp: N-Typ Stecker (männlich)

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologie: Dipol
Position: Außen
Montage: Anschlussmontage
Kurzstrecken-Funkstandards: UWB
Typ: Einzel
Schutzart: IP67
Impedanz: 50Ω
Abmessungen: Länge 123,5 mm, Ø 22,8 mm RoHS- & Reach-konform
Gewicht: 52 g

UWB

Frequenz: 3000 MHz - 10000 MHz
Standards: UWB Kanäle 2-7 (USA und Europa)
Polarisation: Linear
VSWR: 2:1
Gewinn (max.): 6,5 dBi
Strahlungscharakteristik: Omnidirektional
Max. Eingangsleistung: 30 W
Anschlusstyp: N-Typ (männlich)
