Beschreibung

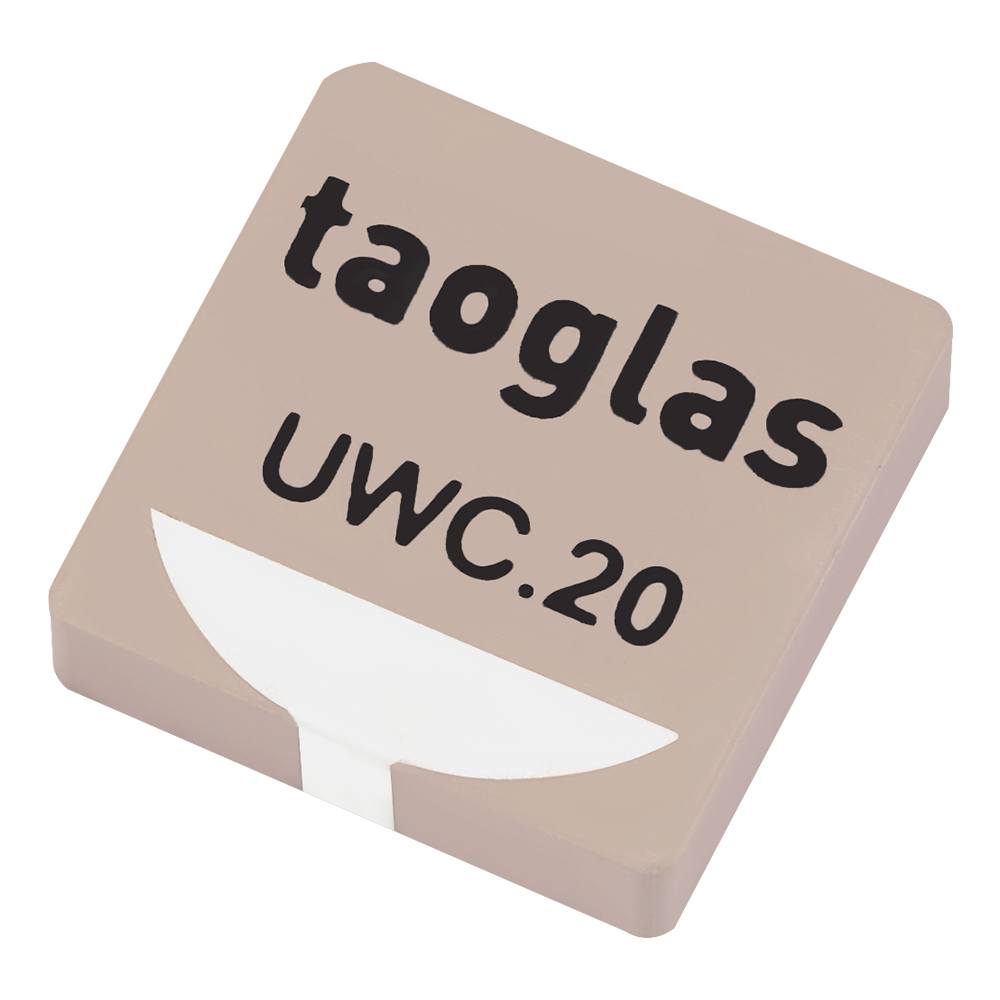

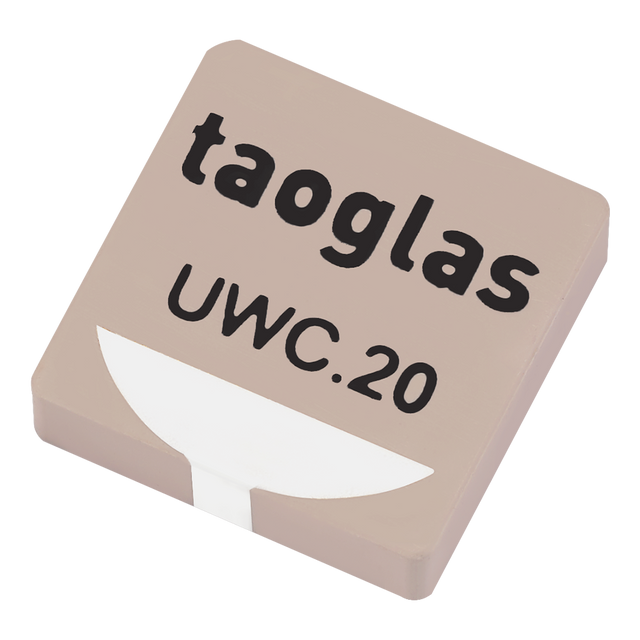

Diese kompakte, integrierte Ultra-Breitband (UWB) SMD-Chipantenne ist für energiearme, kurzreichweitige drahtlose Systeme konzipiert, die eine zuverlässige Leistung über die gängigen kommerziellen UWB-Bänder (Kanäle 1 bis 10) benötigen. Sie unterstützt einen Einzelantennen-Ansatz, um das RF-Design in platzbeschränkten Geräten zu vereinfachen.
- Für UWB-Anwendungen entwickelt: geeignet für europäische und US-amerikanische UWB-Anwendungsfälle
- Fertigungsgerechte Integration: wird über den Standard-SMT-Reflow-Prozess auf einer Leiterplatte montiert
- Ideal für kompakte Geräte: Chipantenne im Formfaktor für eingebettete Designs
Anwendungsfälle
- Fahrzeugsensoren
- Intelligente Airbags
- Präzisionsvermessung
- Smart-Home- und Unterhaltungssysteme
- Positionierungs-, Ortungs- und Tracking-Anwendungen
Installation / Umwelt
Wie bei allen solchen Antennen sollte darauf geachtet werden, die Antenne mindestens 3 mm von Metallkomponenten oder -oberflächen entfernt zu montieren, idealerweise 5 mm für die beste Strahlungseffizienz. Die empfohlene Mindestgröße der Massefläche beträgt 31 mm x 25 mm, und der Abstand der Antenne zur Massefläche für optimale Leistung beträgt 2,4 mm (siehe Abschnitt 5.2).
Technische Spezifikationen
Betriebstemperatur: -40°C bis 105°C
Antennentechnologien: Patch
Position: Intern
Montage: SMD/SMT-Montage
Typ: Einzel
Abmessungen: 12*12*3mm
Gewicht: 3g
Material: Keramik
UWB
Frequenz: 3100MHz - 9000MHz (Kanäle 1-4: 3,1–5,0GHz; Kanäle 5-8: 6,2–8,0GHz; Kanäle 9-10: 8,0–9,0GHz)
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungseigenschaften: Rundstrahlend
Rückflussdämpfung (dB): -10 (3,1–5,0GHz), -10 (6,2–8,0GHz), -6 (8,0–9,0GHz)
Effizienz (%): 80 (3,1–5,0GHz), 70 (6,2–8,0GHz), 70 (8,0–9,0GHz)
Spitzenverstärkung (dBi): 6 (3,1–5,0GHz), 3,5 (6,2–8,0GHz), 2,5 (8,0–9,0GHz)
Max. VSWR: 2:1 (3,1–5,0GHz), 2:1 (6,2–8,0GHz), 3:1 (8,0–9,0GHz)
Max. Eingangsleistung (W): 10
