Beschreibung

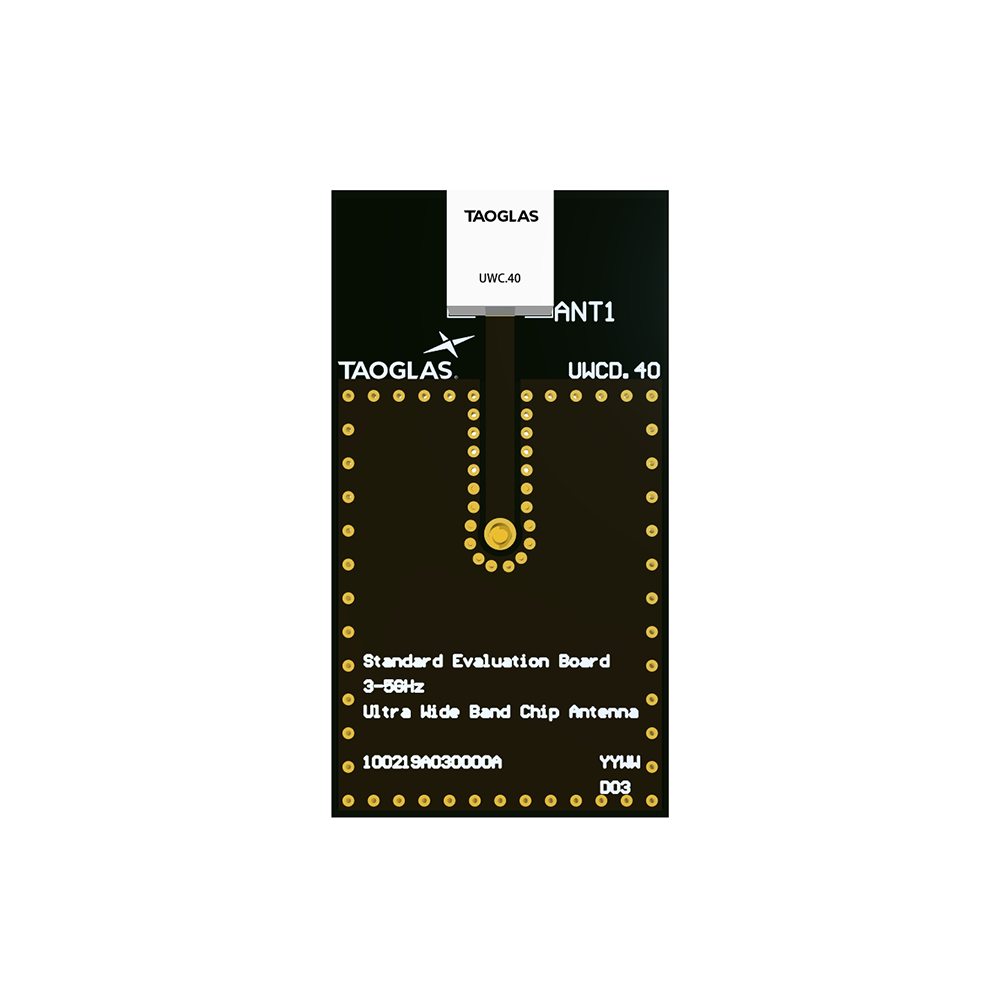

Dieses Evaluierungsboard ist für die Bewertung der Accura UWC.40 SMD Chip-Antenne für Ultra-Breitband (UWB)-Anwendungen über die Kanäle 1–4 konzipiert. Es unterstützt Indoor-Anwendungen mit Zentimeter-genauer Positionierung, bei denen kompakte Größe und konstante Leistung erforderlich sind.
- Entwickelt für UWB-Bewertung: vorgesehen für europäische und US-amerikanische UWB-Anwendungen in den Kanälen 1–4
- Unterstützt Indoor-Positionierung: geeignet für Zentimeter-genaue Tracking-Konzepte und Prototypen
- Hilft, die Entwicklung zu beschleunigen: bietet eine praktische Plattform, um die UWC.40 Antenne in einer repräsentativen PCB-Konfiguration zu testen
Typische Anwendungen umfassen:
- Fahrzeugsensoren
- Intelligente Airbags
- Präzisionsvermessung
- Smart-Home- und Unterhaltungssysteme
- Zentimeter-genaue Positionierung
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Position: Intern
Montage: SMD/SMT Montage
Typ: Einzel
Abmessungen des Evaluierungsboards: 20*37mm
Höhe: 1,5
Material: Keramik
Gewicht: 0,4g
Lagerungstemperatur: -40°C bis 85°C
Feuchtigkeit: 40% bis 90%
Feuchtigkeitsempfindlichkeitsstufe (MSL): 3 (168 Stunden)
UWB (Kanäle 1-4)
Standards: UWB (europäische und US-amerikanische UWB-Anwendungen, Kanäle 1-4)
Frequenz: 3,1-4,75GHz
Frequenz Kanal 1 (GHz): 3,24-3,74
Frequenz Kanal 2 (GHz): 3,74-4,24
Frequenz Kanal 3 (GHz): 4,24-4,74
Frequenz Kanal 4 (GHz): 3,32-4,65
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Eingangsleistung: 10W
Rückflussdämpfung (dB): Kanal 1 <-7,5, Kanal 2 <-6,5, Kanal 3 <-5, Kanal 4 <-5
Effizienz (%): Kanal 1 >82%, Kanal 2 >80%, Kanal 3 >55%, Kanal 4 >65%
Spitzenverstärkung (dBi): Kanal 1 3,5, Kanal 2 4,5, Kanal 3 4, Kanal 4 4
Max. VSWR: Kanal 1 2,5:1, Kanal 2 2,8:1, Kanal 3 3,8:1, Kanal 4 2,8:1
Abmessungen der Antenne: 6mm x 7mm x 3mm
