Beschreibung

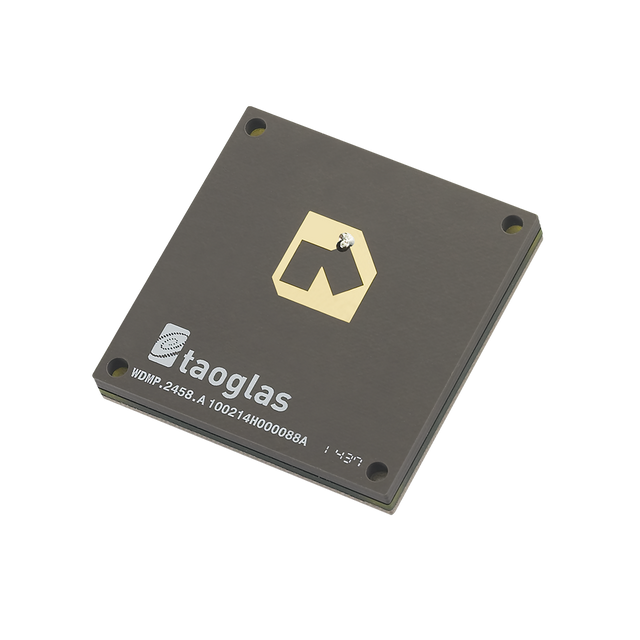

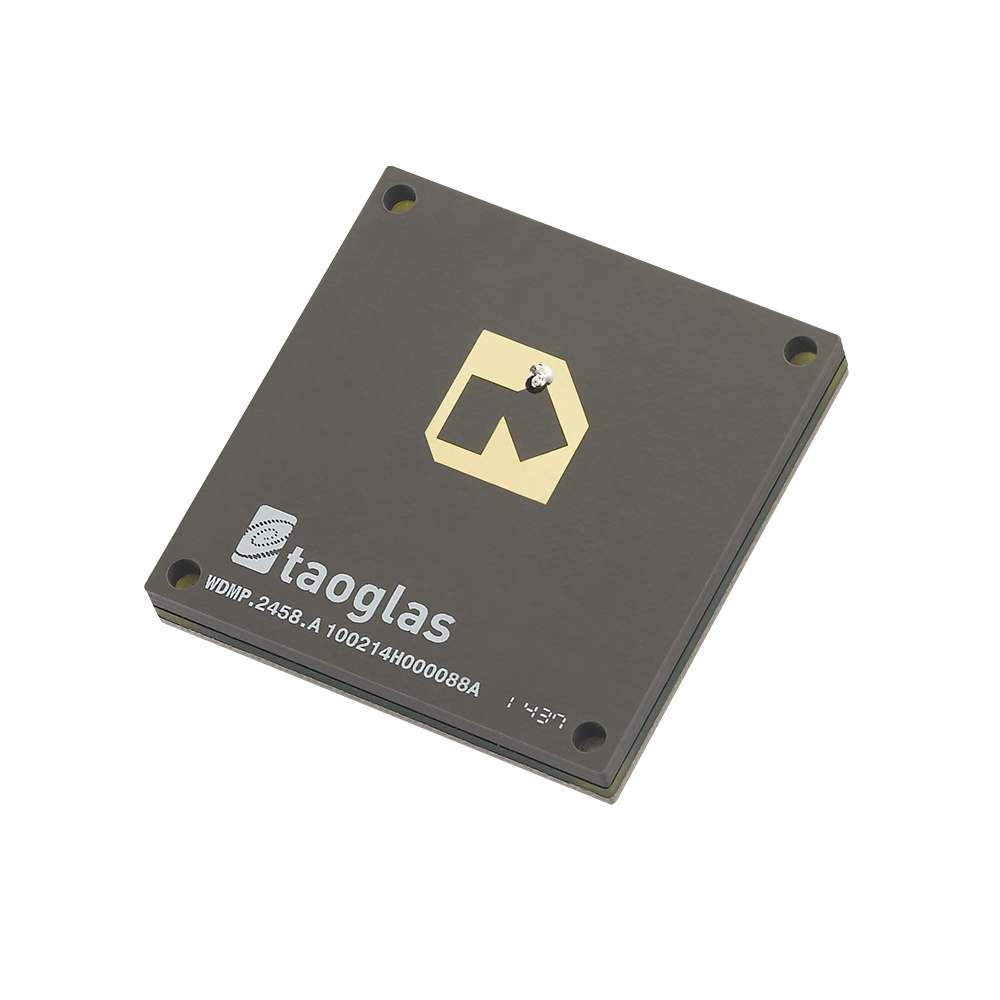

Diese zirkular polarisierte mechanische Patch-Antenne wurde entwickelt, um stabile Kurzstrecken-Funkverbindungen zu gewährleisten, bei denen die Geräteausrichtung und Mehrwegeausbreitung eine Herausforderung darstellen können. Ihre fortschrittliche Verbund-Dielektrikum-Struktur unterstützt eine effiziente Leistung über mehrere W-lan-Bänder in einem kompakten Format.
- Multiband-W-lan-Abdeckung: unterstützt 2,4 GHz, 5,8 GHz und 7,1 GHz W-lan-Bänder für flexible Integration
- Zirkulare Polarisation (RHCP): hilft, die Verbindungsqualität zu erhalten, wenn die Antennenorientierung unbekannt ist
- Für eingebettete Integration konzipiert: geeignet für die Installation innerhalb eines Gehäuses oder auf einer Leiterplatte (PCB)
- Sichere Befestigung: vier Durchgangslöcher an den Patch-Ecken ermöglichen das Befestigen der Antenne mit Schrauben
- Anwendungsfälle: unbemannte Systeme (UAVs/UGVs), Robotik sowie Bodensteuerungen/-stationen in den Bereichen Zivil, Strafverfolgung und Verteidigung
Anschluss & Kabel
- Anschlusstyp: SMA-F
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Patch
Position: Intern
Befestigung: Schraub-/Direktmontage
Kurzstrecken-Funkstandards: W-lan, Bluetooth
Typ: Einzel
Impedanz: 50 Ω
Polarisation: RHCP
VSWR: 2:1
Gewinn (max.): 5,8
Abmessungen (mit Anschluss): 50 x 50 x 16,57 mm
Abmessungen (ohne Anschluss): 50 x 50 x 7,07 mm
Gewicht: 32,5 g
W-lan (zirkular polarisiert)
Frequenz: 2400-2500, 5150-5850, 5925-7125 MHz
Standards: W-lan (einschließlich W-lan 6 Bänder)
Strahlungsmuster: Richtwirkung
Effizienz (%): 82,5 (2400-2500), 84,4 (5150-5850), 76,8 (5925-7125)
Durchschnittlicher Gewinn (dB): -0,84 (2400-2500), -0,74 (5150-5850), -1,15 (5925-7125)
Spitzen-Gewinn (dBi): 5,74 (2400-2500), 7,46 (5150-5850), 8,32 (5925-7125)
Max. Eingangsleistung: 2W
Anschlusstyp: SMA(F) gerade
