Beschreibung
Diese miniature Dualband-Antenne ist für hocheffiziente W-lan 2,4 GHz und 5,8 GHz Anwendungen konzipiert, bei denen der PCB-Platz begrenzt ist. Ihr flaches, randmontiertes Keramik-Loop-Design macht sie ideal für die Integration in Handgeräte, Tablet-PCs, kabellose Fernbedienungen und spezialisierte Steuerungssysteme. Die Antenne nutzt die Hauptplatine als Massefläche, was eine stabile Effizienz über beide Bänder für maximale Datenübertragung gewährleistet. Sie kann durch Anpassung des Anpasskreises leicht für verschiedene PCB-Größen abgestimmt werden, und mehrere Antennen können für MIMO-Leistung integriert werden. Geliefert auf Band und Rolle, ist diese Antenne für die Serienfertigung und kompakte Geräteentwicklungen geeignet.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: Loop
Position: Intern
Montage: SMD/SMT Montage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ISM
Typ: Einzel
Konnektivität 1 - W-lan Dualband
Frequenz: 2,4/5,8 GHz
Impedanz (Ohm): 50
VSWR: <2,1
Gewinn (max.): 2,17 dBi
Polarisation: Linear
Mechanischer Stil: Chip
Abmessungen (mm): 3,2 x 1,6 x 0,5

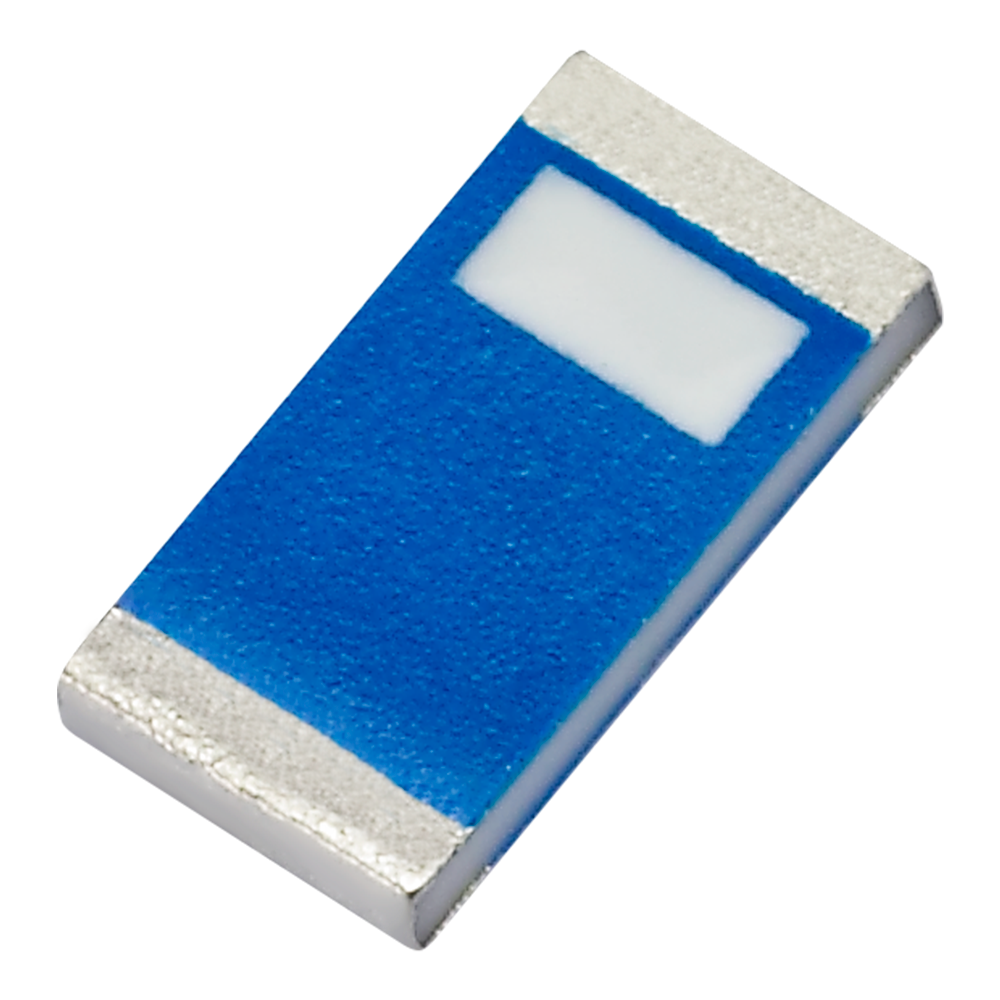

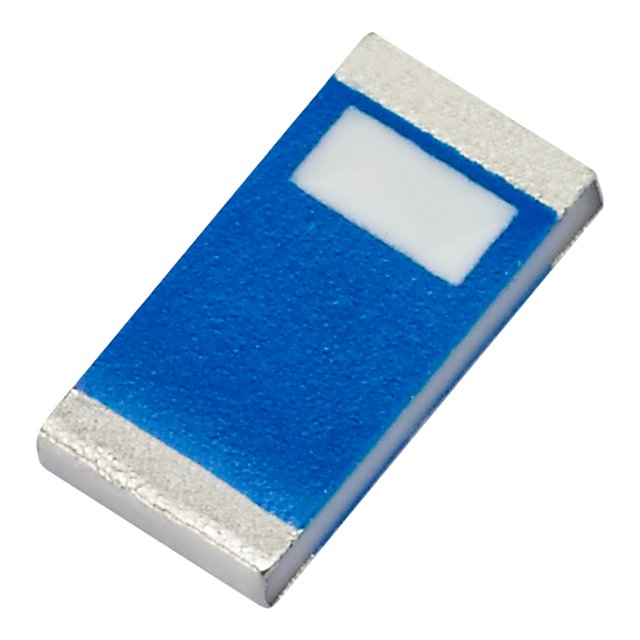

WLA.10 W-lan Chip Antenne SMD/SMT
