Beschreibung

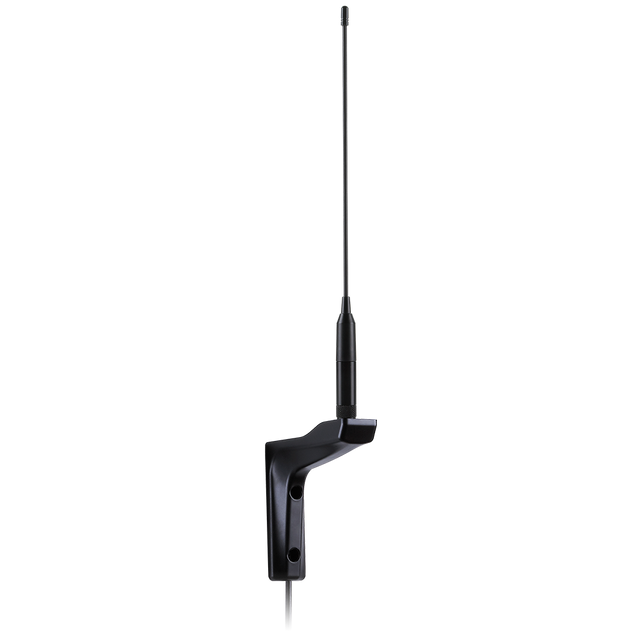

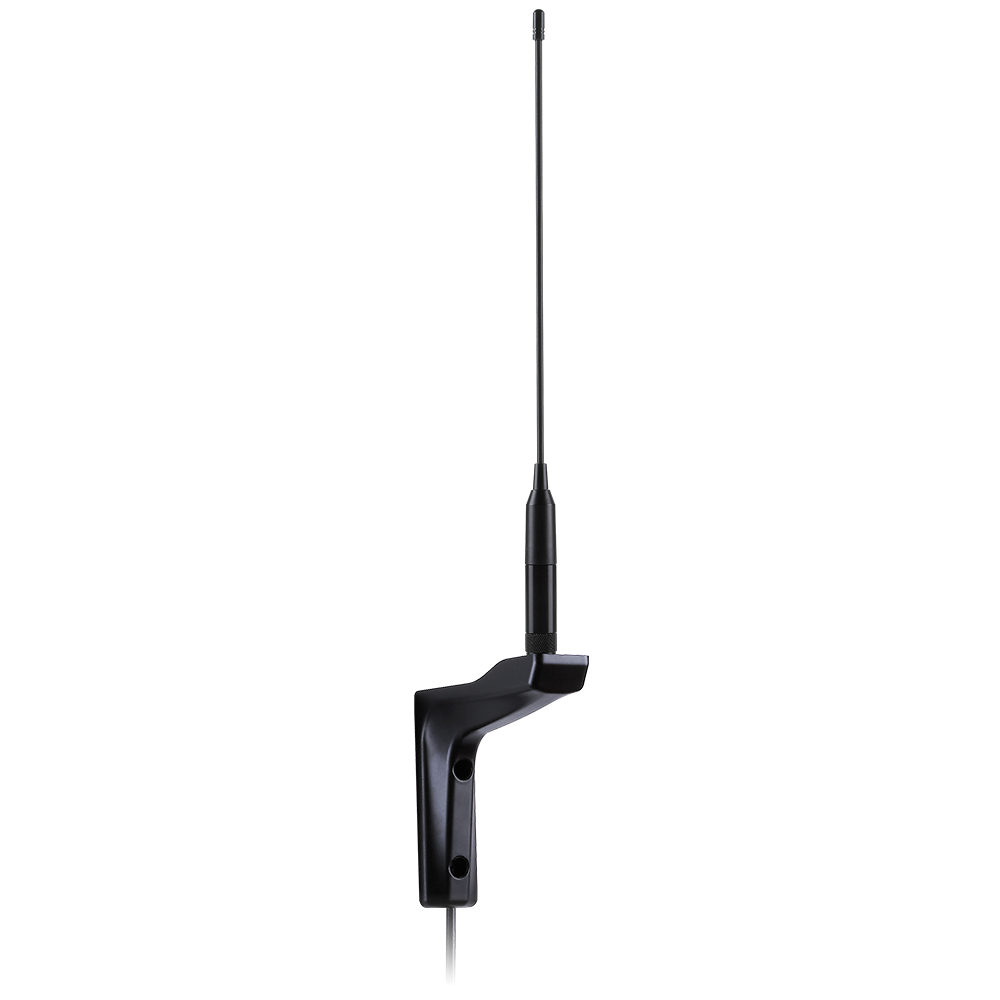

Cyclops ist eine hocheffiziente, flexible Peitschenantenne, die für 868MHz ISM / LoRa Einsätze entwickelt wurde. Ihre Wandhalterung und das omnidirektionale Azimutmuster sorgen für eine breite horizontale Abdeckung und gewährleisten zuverlässigen Empfang und Übertragung bei Innen- oder Außeninstallationen.
- Optimierte Abdeckung: Omnidirektionales Strahlungsmuster im Azimut für großflächige Abdeckung.
- Robustes mechanisches Design: Flexible Peitschenkonstruktion widersteht Stößen und erhält die HF-Leistung.
- Wetterbeständig: IP65-zertifizierter Wasserschutz für anspruchsvolle Installationen.
- Saubere, sichere Montage: Wandhalterung unterstützt verdeckte Kabelführung für eine ordentliche und manipulationssichere Installation.
Typische Anwendungen umfassen: Fernüberwachung, vernetztes Unternehmen, Mesh-Netzwerke.
Anschluss & Kabel
- Anschlusstyp: SMA-M
- Kabellänge: 300cm
- Kabeltyp: CFD-200
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Peitsche
Position: Außen
LPWAN- & IoT-Kommunikation: LoRa
Montage: Wandmontage
Kurzstrecken-Funkstandards: ISM
Typ: Einzel
IP-Schutzart: IP65
Antennenhöhe: 307mm
Halterungsmaße: 118 x 32 mm
Gewicht: 330g
Feuchtigkeit: Nicht kondensierend 65°C 95% rF
ISM / LoRa (868MHz)
Frequenz: 850~890MHz
Impedanz: 50Ω
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Eingangsleistung: 10W
Rückflussdämpfung (dB): <-10
VSWR: 2:1
Spitzengewinn (dBi): 3,47 (0,3m), 3,27 (1m), 2,87 (2m), 2,57 (3m), 2,27 (5m)
Effizienz (%): 69,84 (0,3m), 66,69 (1m), 60,82 (2m), 56,76 (3m), 52,97 (5m)
Durchschnittlicher Gewinn (dB): -1,56 (0,3m), -1,76 (1m), -2,16 (2m), -2,46 (3m), -2,76 (5m)
Anschlusstyp: SMA(M) ST
Kabellänge: 300cm
Kabeltyp: CFD-200
