XAHP.30.A.1L21 Antenne Außen GNSS Mehrfachmontage Neptune BNC-F 500cm IP67 für Marine, Boote und Wassersport, Militärfahrzeugverfolgung & Asset Tracking, Flotten-Telematik und Navigation, Vermessungs- und Kartierungssysteme

Neptune ist eine externe, aktive Multi-Band-GNSS-Marineantenne, die für hochpräzise Positionsbestimmung entwickelt wurde, bei der starke Filterung und Mehrwegeausblendung erforderlich sind. Sie unterstützt eine breite Palette von GNSS-Konstellationen und Bändern (einschließlich L1/L2/L5 und L-Band), um eine schnellere Zeit bis zum ersten Fix und verbesserte Navigationsgenauigkeit in anspruchsvollen maritimen Umgebungen zu ermöglichen.

• Aktive Multi-Band-GNSS-Abdeckung: unterstützt mehrere Konstellationen für eine robuste Positionsbestimmung
• Verbesserte Störungsunterdrückung: integriert Filter zur Reduzierung von Signalen außerhalb des Bandes
• Marine-taugliche Robustheit: robustes Gehäuse, das für raue Wetterbedingungen ausgelegt ist
• Flexible Installation: unterstützt sowohl Mast- als auch Deckmontageoptionen

Anschluss & Kabel

• Anschlusstyp: BNC-F
• Kabellänge: 500 cm
• Kabeltyp: RG-174

Installation / Umwelt

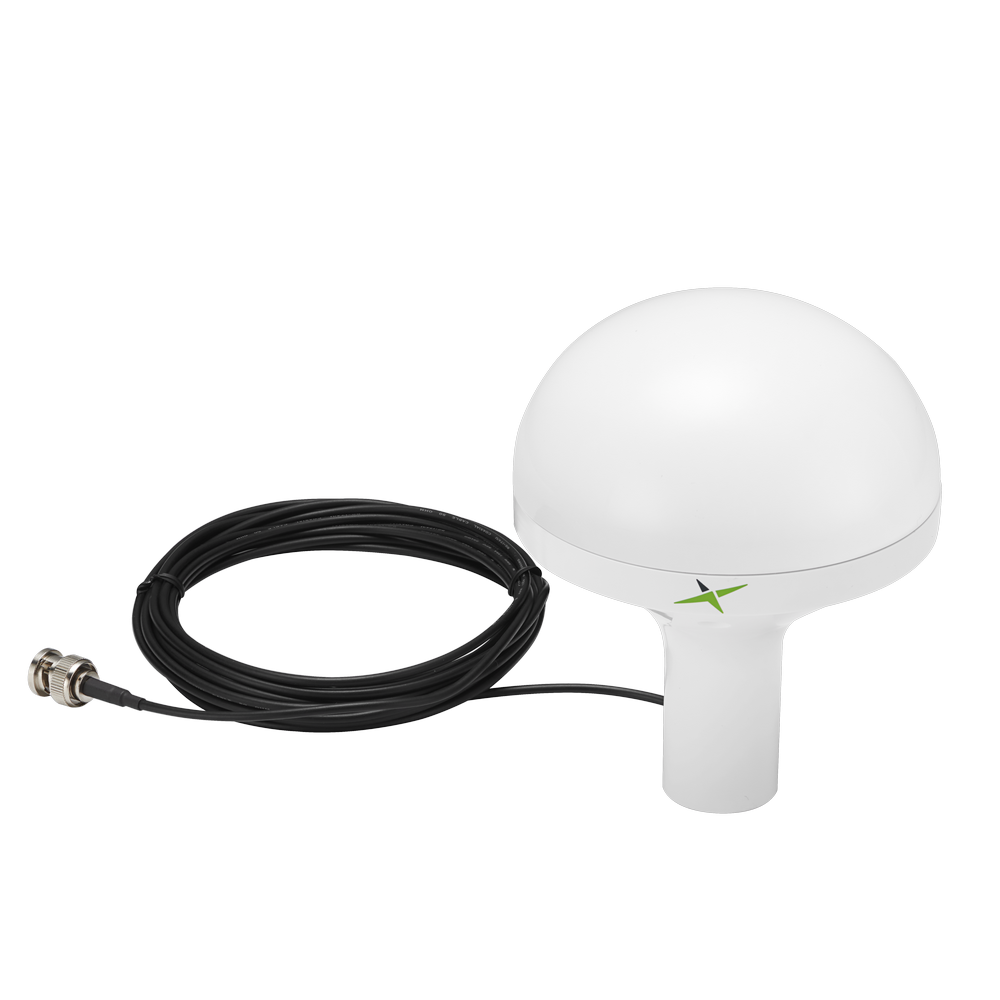

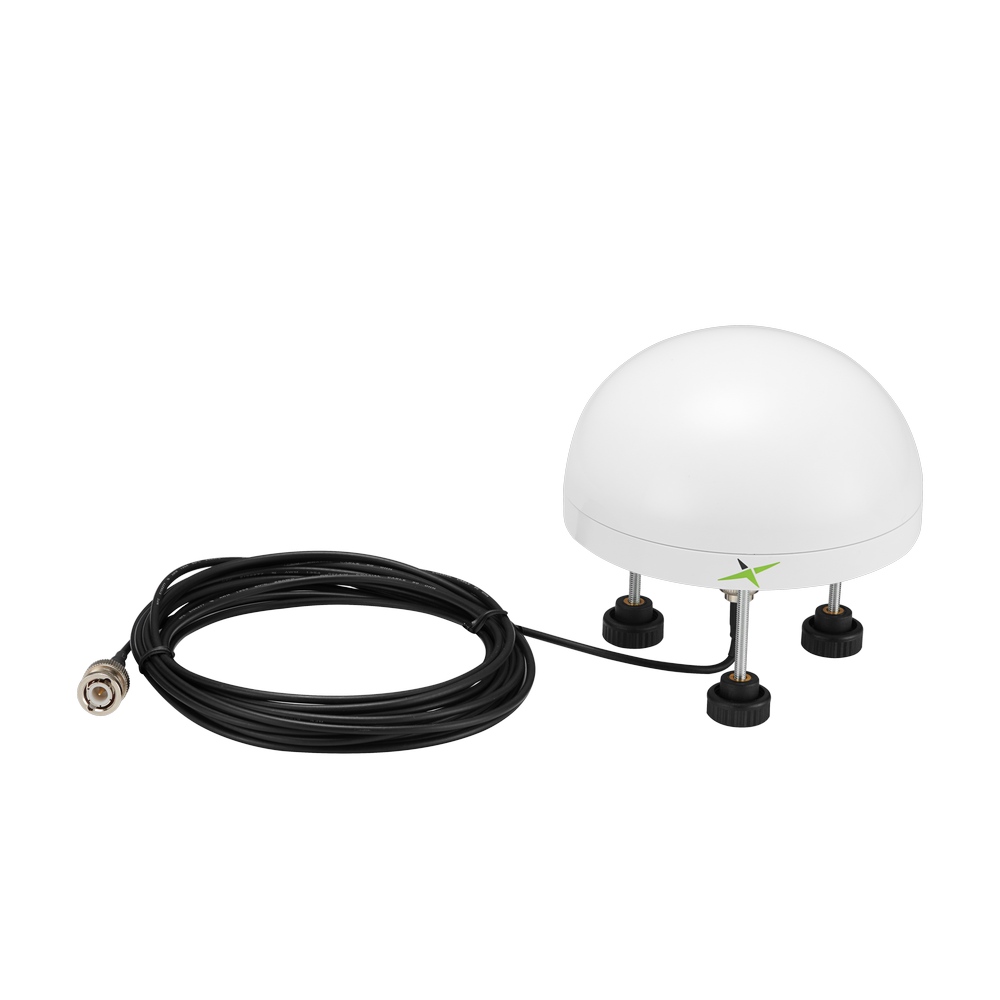

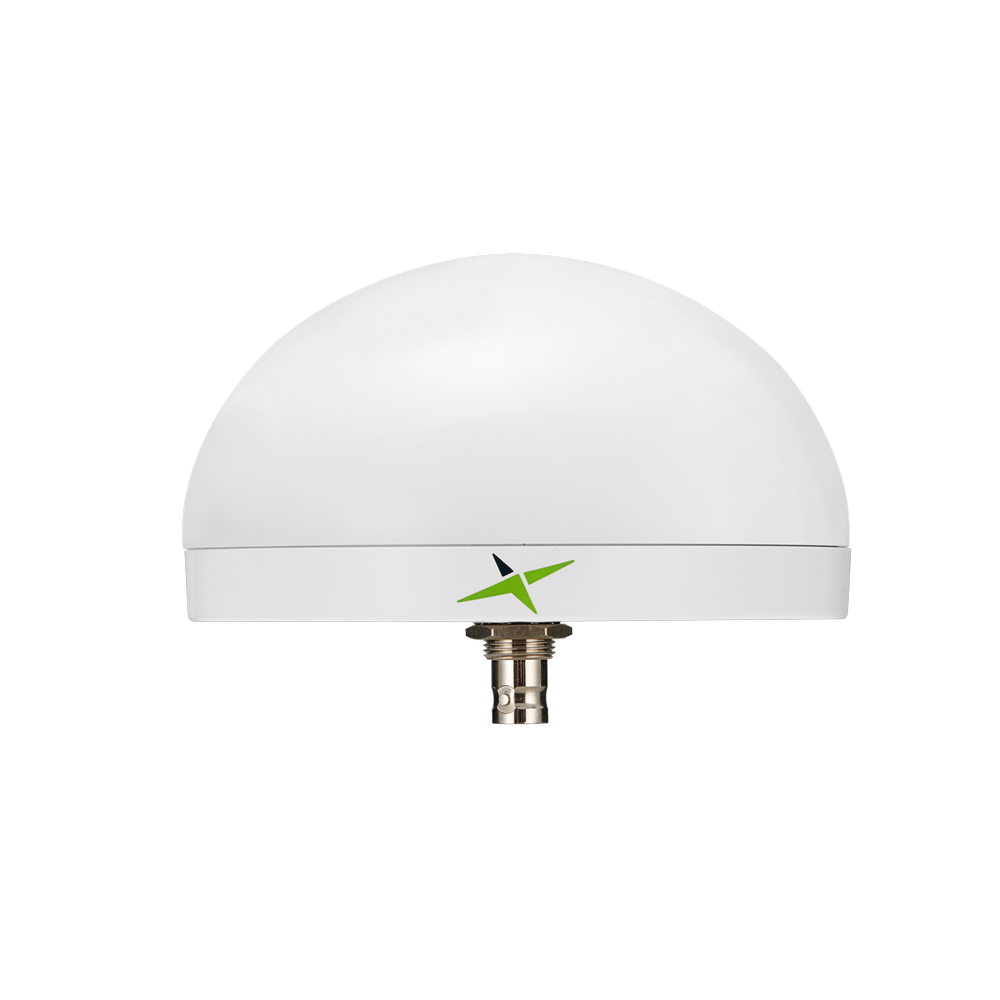

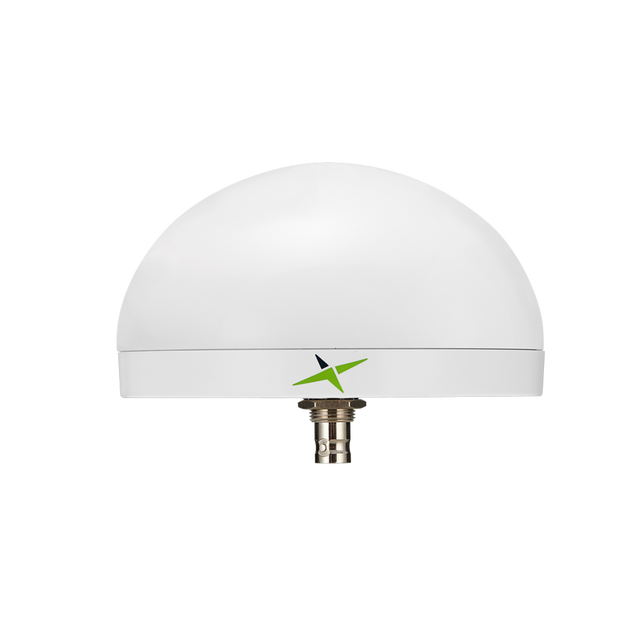

Die Neptune-Antenne wurde mit einem robusten, IP67-zertifizierten Gehäuse und einer Halterung entwickelt, um den anspruchsvollsten maritimen Umgebungen und Wetterbedingungen standzuhalten. Das weiße ASA-Material ist leicht und stabil, und das gewölbte Gehäuse verhindert das Eindringen von Wasser und das Niederlassen von Vögeln auf der Antenne. Die XAHP.30 ermöglicht sowohl Mast- als auch Deckmontageoptionen, und die Installation ist einfach. Die Antenne ist für den Betrieb bei Temperaturen von -40 °C bis +85 °C ausgelegt, ohne dass die Leistung beeinträchtigt wird. Die Antenne verfügt standardmäßig über einen BNC(F)-Anschluss und wird mit einem 5 m langen RG-174-Kabel mit BNC(M)-Anschlüssen geliefert, um die Verbindung zu Ihrer Navigationseinheit herzustellen. Ein individuell konfigurierbares Kabel kann über den Kabelkonfigurator erstellt werden, falls Sie eine Alternative benötigen.

Technische Daten

Betriebstemperatur: -40 °C bis 85 °C
Antennentechnologie: Patch
Position: Außen
Montage: Multi-Mount
Satellitennavigation: GNSS
Typ: Einzel
IP-Schutzart: IP67
Abmessungen: Ø113 x 80 mm
Gewicht: 223 g

GNSS (aktiv)

Frequenz: 1176,45 MHz - 1603 MHz
GNSS-Bänder: L1/L2/L5/L-Band
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: 2:1
Verstärkung (max.): 26,8 dB
Spannungsbereich: 1,8 bis 5,5 V
Anschlusstyp: BNC (F)
Kabellänge: 500 cm
Kabeltyp: RG-174

Datenblatt PDF herunterladen
