Beschreibung

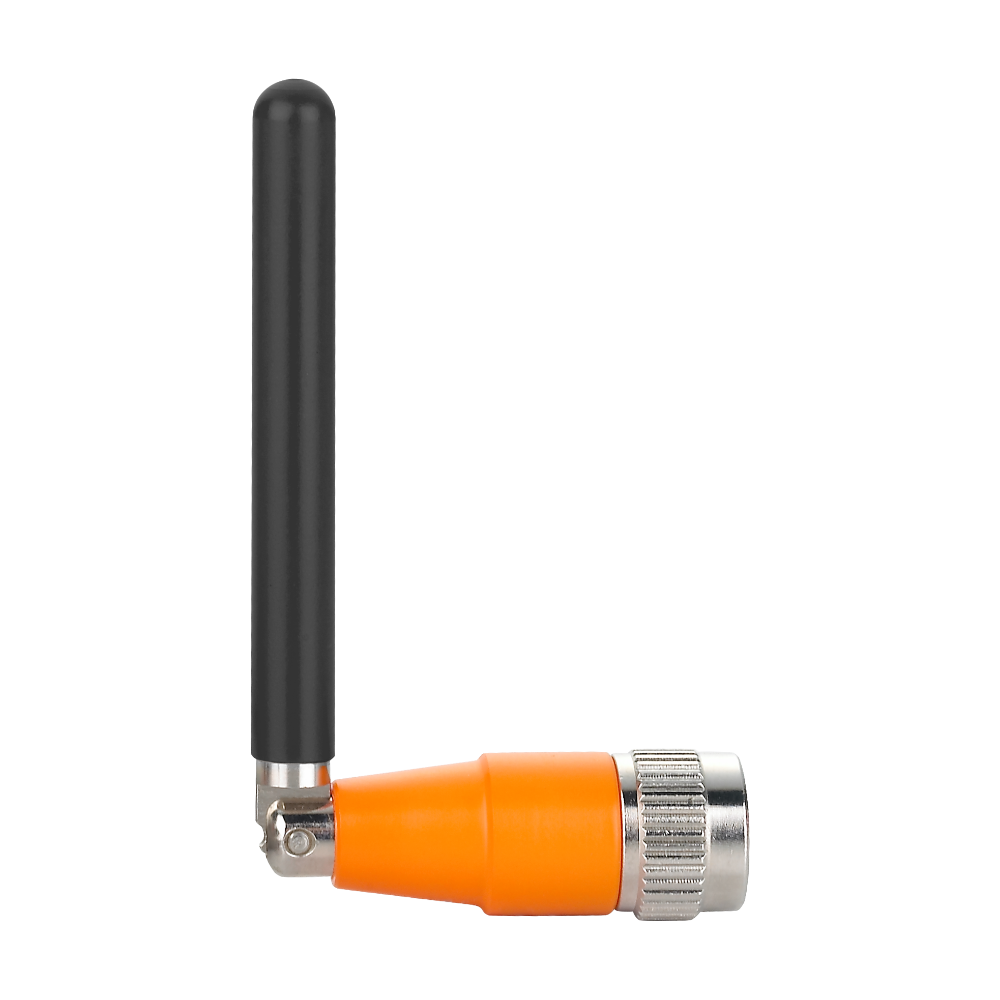

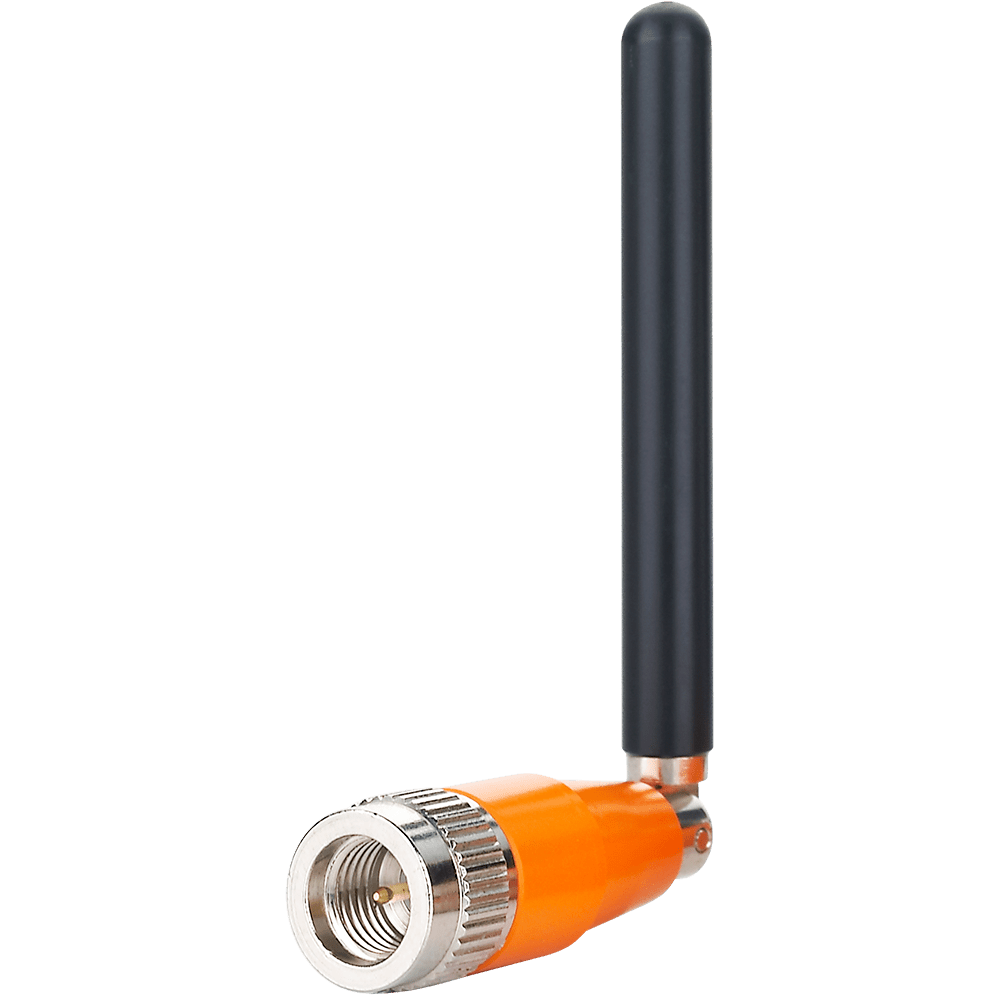

Kompakter, hocheffizienter Terminal-Monopol, entwickelt, um eine breite Abdeckung über Mobilfunk- und GNSS-Frequenzen in einem platzsparenden Format zu bieten. Das drehbare Scharnierdesign hilft, die Ausrichtung für eine verbesserte Empfangsqualität zu optimieren, während das kompakte Profil es gut für Geräte geeignet macht, die zuverlässige Konnektivitäten benötigen.
- Breitbandunterstützung für Mobilfunk plus GNSS in einer kompakten Antenne
- Drehbares Scharnierdesign für flexible Positionierung
- Entwickelt, um am besten zu funktionieren, wenn es mit der Geräte-Massefläche oder dem Metallgehäuse verbunden ist
- Ideal für assistierte-GNSS-fähige Mobilfunkmodule und kompakte Terminals
Typische Anwendungsfälle umfassen Fahrzeugortungssysteme, Telematikgeräte, Fernüberwachungslösungen und Router.
Konnektivitäten
1x Mobilfunk (617-2690MHz) + GNSS (GPS/GLONASS/BeiDou/Galileo, 1561-1602MHz)
Anschluss & Kabel
- Anschlusstyp: SMA-M
Installation / Umwelt
Nur von Hand festziehen!
Verwenden Sie die Antenne nicht als Hebel beim Festziehen am Gerät.
Technische Spezifikationen
Betriebstemperatur: -40°C ~ + 85°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 4G/LTE
Position: Extern
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Befestigung: Terminal-Montage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø10 x 72 mm
Gewicht: 6g
Mobilfunk + GNSS
Frequenz: 617-2690 MHz (Mobilfunk); 1561-1602 MHz (GNSS)
Standards: 2G / 3G / 4G, NB-IoT, Cat-M, GPS / GLONASS / BeiDou / Galileo
Impedanz (Ohm): 50 Ω
Polarisation: Linear
VSWR: <2:1
Max. Eingangsleistung (W): 10W
Strahlungsmuster: Rundstrahlend
Gewinn (Max): 4,53 dBi
Anschlusstyp: SMA(M)
