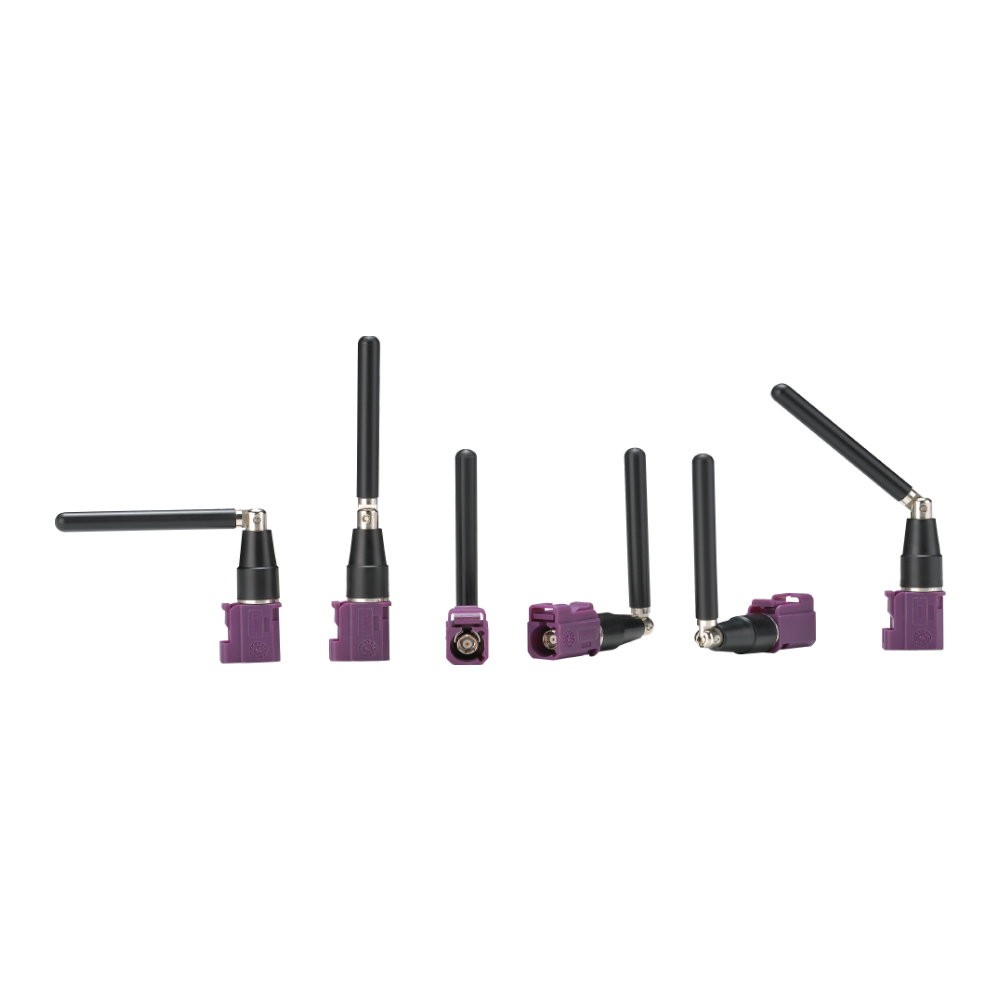

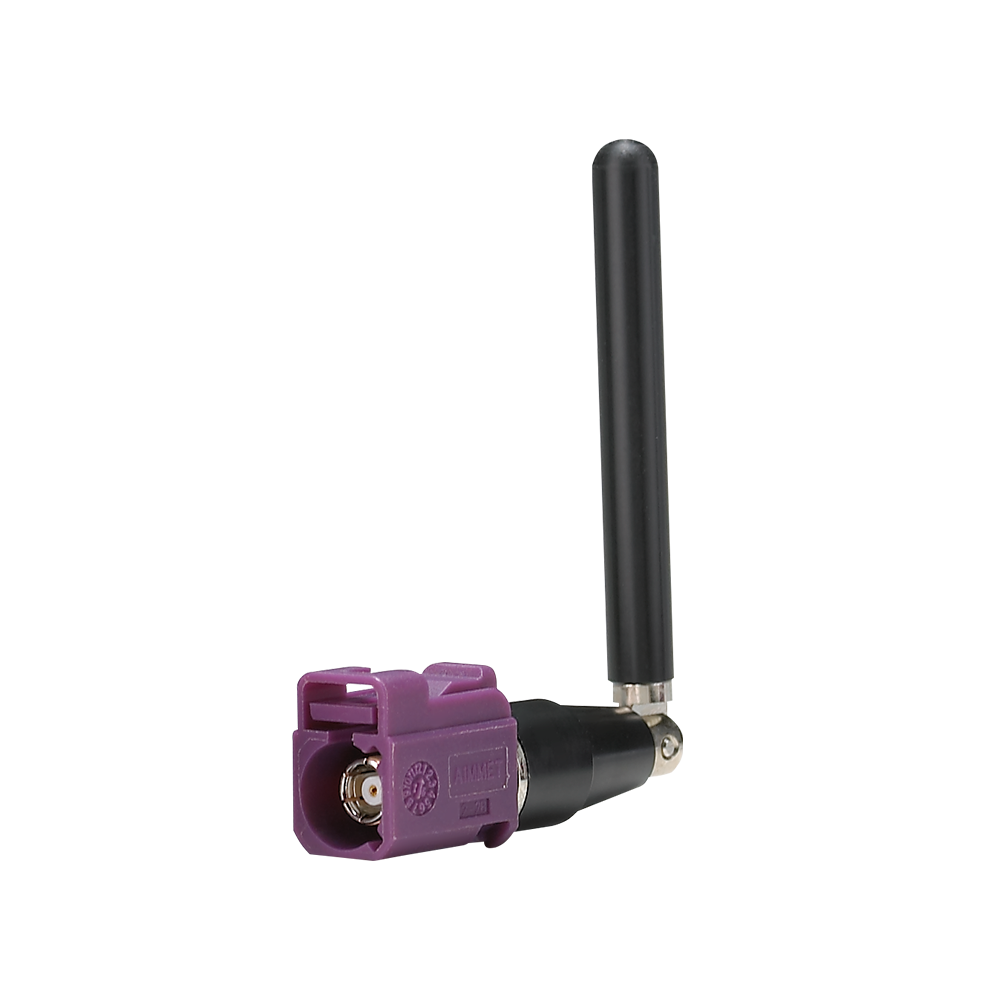

TG.08.0723 Antenne Extern Hochleistungs 4G/LTE, GNSS Scharniersteckverbinder Montage Fakra Code D für Automotive Telematik, Router, Fahrzeugortungsgeräte, Fernüberwachungssysteme

Hocheffiziente Mobilfunk- + GNSS-Einzelpolantenne, entwickelt für überfüllte Geräteumgebungen, in denen Leistung und Haltbarkeit entscheidend sind. Diese kompakte, schwenkbare Antenne bietet eine breite Abdeckung über Mobilfunk- und GNSS-Frequenzen für zuverlässige Konnektivität und Positionsbestimmung in anspruchsvollen Einsätzen.

Das robuste Messingscharnier ermöglicht eine 360°-Ausrichtung zur Optimierung der Leistung, während die Verriegelungssteckverbindung so konstruiert ist, dass sie Vibrationen oder Stößen standhält und sich nicht lockert.

• Breite Mobilfunkabdeckung: unterstützt 2G/3G/4G (LTE) Bänder
• GNSS-Unterstützung: kompatibel mit GPS / GLONASS / Galileo / BeiDou
• Kompakte Bauform: passt dort, wo größere Antennen nicht eingesetzt werden können
• Drehbares Scharnierdesign: ermöglicht flexible Antennenorientierung

Typische Anwendungsfälle umfassen Automotive-Telematik-Anwendungen, Router, Fahrzeugortungsgeräte, Telematikgeräte und Fernüberwachungssysteme.

Anschluss & Kabel

• Anschlusstyp: Fakra Code D SMB(F)-Stecker

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Einzelpol
Mobilfunktechnologien: 4G/LTE
Position: Außen
Befestigung: Steckverbinder-Montage, Terminal-Montage
Satelittennavigation: GNSS
Typ: Einzel
Abmessungen: 79,5 mm x 13,8 mm x 11 mm
Gewicht: 8,5 g

Mobilfunk + GNSS

Frequenz: 703-803, 824-960, 1561-1602, 1710-1880, 1850-1990, 1920-2170, 2490-2690 MHz
Standards: 2G (GSM / DCS / PCS), 3G (CDMA / WCDMA / UMTS / HSPA), 4G (LTE), GNSS (GPS / GLONASS / GALILEO / BEIDOU)
Impedanz: 50 Ω
VSWR: <2:1
Polarisation: Linear
Strahlung: Rundstrahlend
Eingangsleistung: 10 W
Gewinn (max.): 2
Anschlusstyp: Fakra Code D Bordeaux Violet SMB(F)-Stecker
