Beschreibung

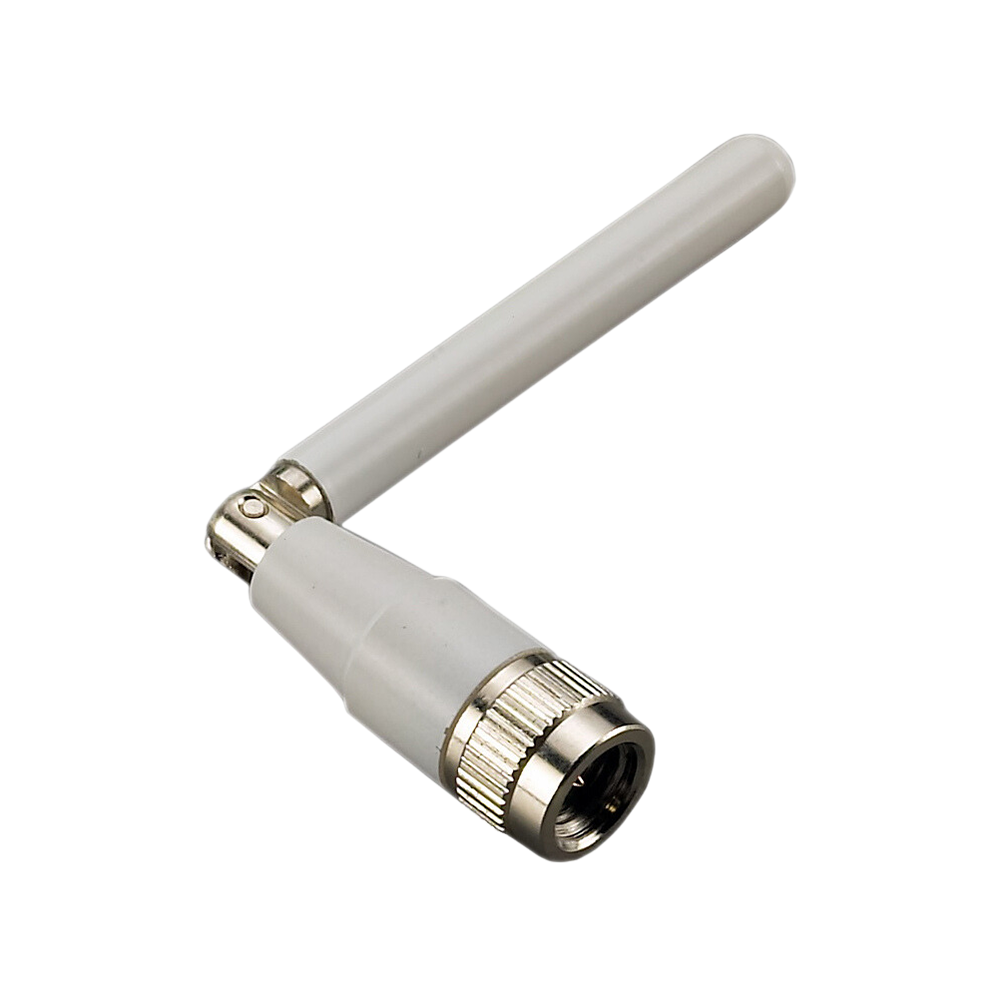

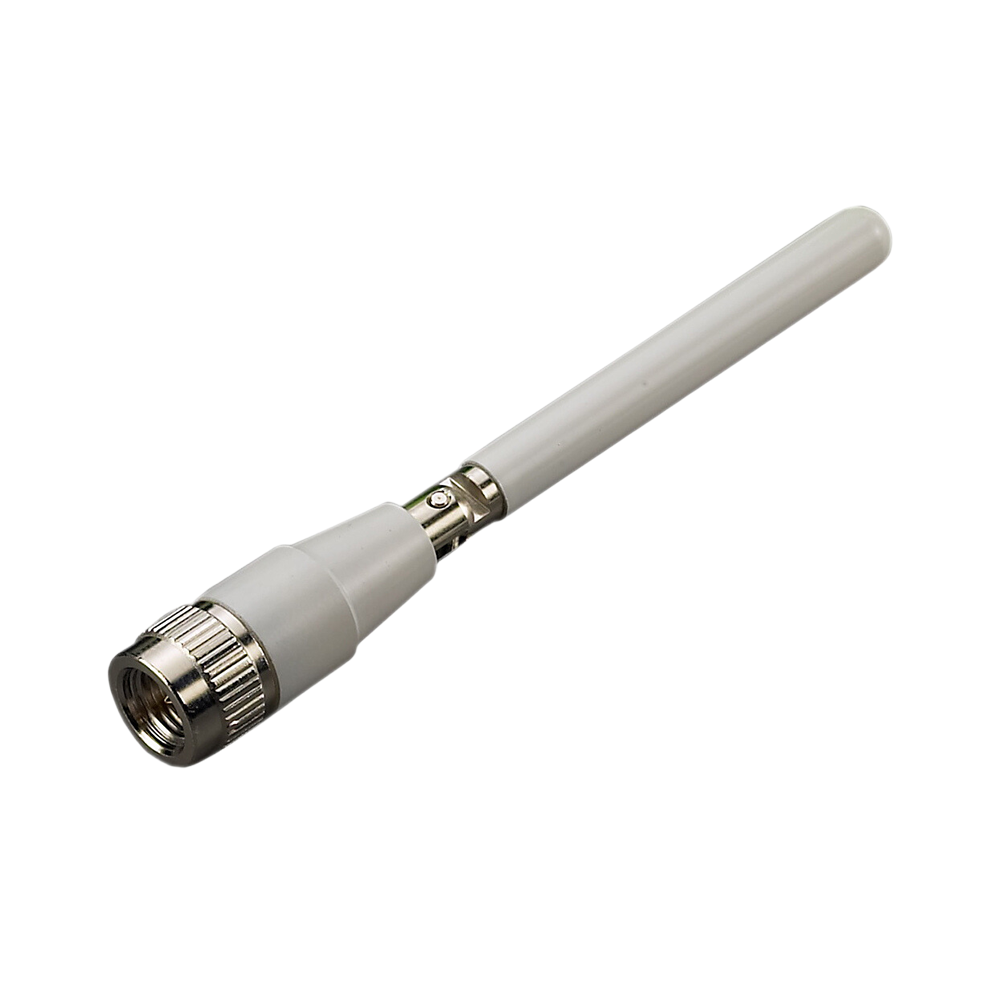

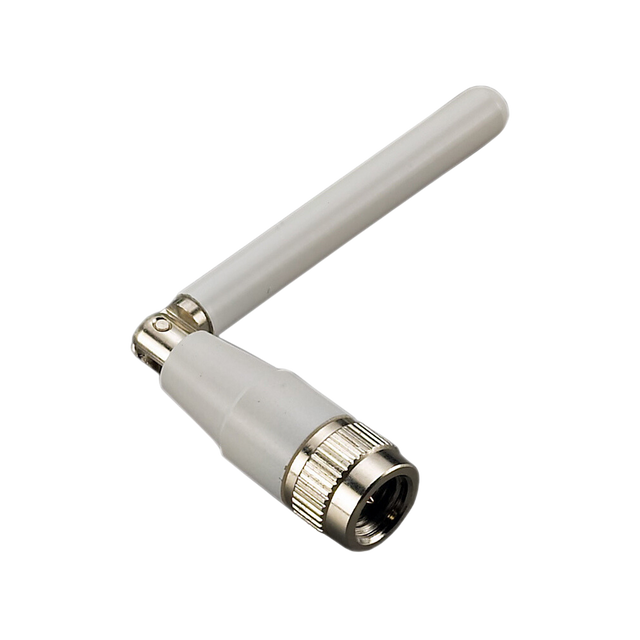

TG.09.0113W ist eine kompakte, hocheffiziente klappbare Monopolantenne, die für breitbandige Mobilfunkabdeckung entwickelt wurde. Ihr drehbarer Scharnier ermöglicht es, die Antenne zur verbesserten Empfangsqualität zu positionieren und hilft dabei, Schäden durch versehentliche Stöße im Vergleich zu feststehenden Designs zu reduzieren.
- Breitbandige Mobilfunkleistung: unterstützt weltweiten 4G-Betrieb und ist kompatibel mit ausgewählten Sub-6 5G-Bändern.
- Drehbares Scharnier-Design: erlaubt Winkelanpassung zur Optimierung der Signalstärke.
- Kompaktes Format: gut geeignet für platzbeschränkte Geräte.
- Empfohlene Anwendungsfälle: Router, Fahrzeugortung, Telematik, Fernüberwachung und POS-Geräte.
- Integrationshinweis: Wie bei Monopolantennen wird die beste Leistung erzielt, wenn die Antenne direkt mit der Masseebene der Hauptplatine des Geräts verbunden ist.
Auch empfohlen für NTN (Non-Terrestrial Network)-Geräte, die auf Band 255 (Global), Band 256 (Europa) und Band 23 (Nordamerika) arbeiten. Ebenfalls erhältlich mit schwarzem Gehäuse: TG.09.0113.
Anschluss & Kabel
- Anschlusstyp: SMA-M
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Position: Außen
Befestigung: Anschlussmontage, Terminalmontage
Typ: Einzel
Frequenz: 700 MHz - 3600 MHz
Impedanz: 50Ω
VSWR: 2:1
Polarisation: Linear
Gewinn (max.): 2,51
Anschlusstyp: SMA
Anschlussgehäuse-Stil: Klappbar
Abmessungen: 72 mm Ø10 mm RoHS- & REACH-konform Geeignet für Non-Terrestrial Network-Anwendungen
Gewicht: 8 g
