Beschreibung

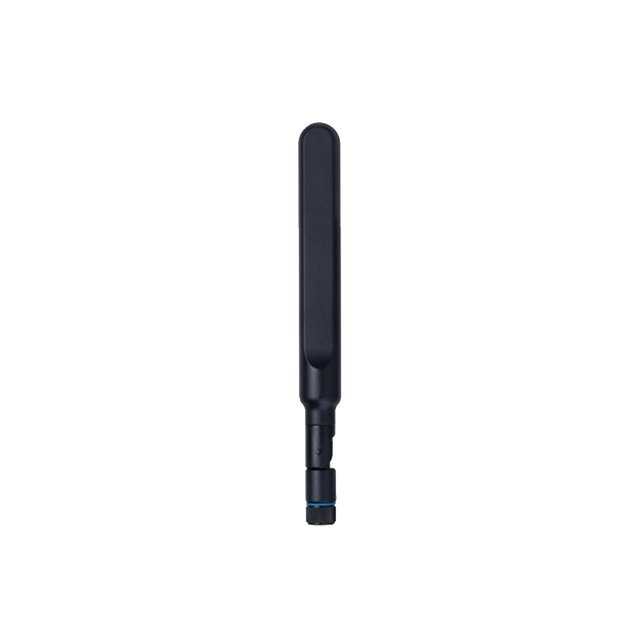

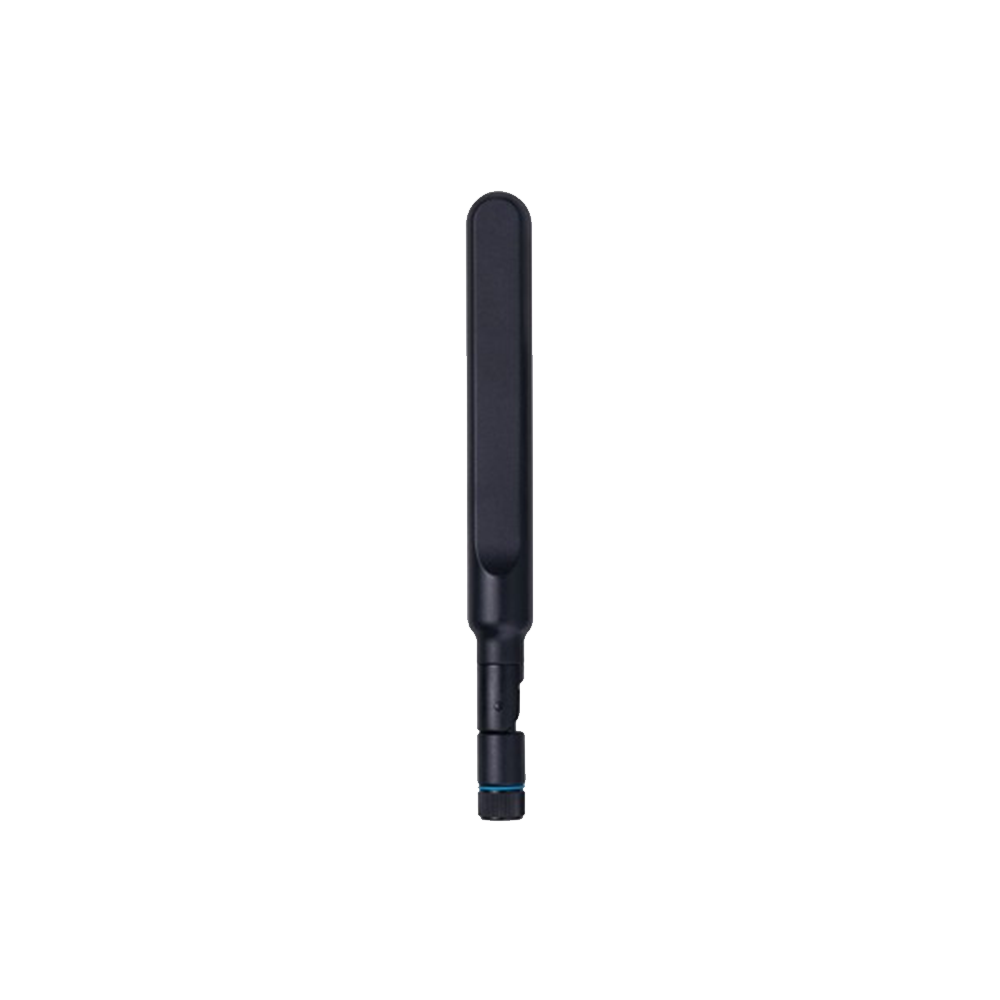

Triton ist eine robuste, schwenkbare Terminal-Dipolantenne, die für Mobilgeräte entwickelt wurde und zudem GPS-Diagnosen mit Unterstützung über einen integrierten AntD© Shunt-Widerstand ermöglicht.
- Breitband-Terminalantenne für Mobilgeräte mit zusätzlicher Abdeckung für GPS L1 und 2,4 GHz W-lan
- Schwenkbares Design ermöglicht gerade oder 90-Grad-Positionierung zur Anpassung an die Geräteausrichtung
- AntD© Diagnosewiderstand unterstützt die Erkennung der Antennenpräsenz/-fehler in kompatiblen Funkgeräten
- Keine Massefläche erforderlich
Ideal für kompakte drahtlose Terminals, bei denen mechanische Flexibilität und zuverlässige Breitbandleistung gefordert sind.
Anschluss & Kabel
- Anschlusstyp: SMA-M
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE
Position: Außen
Befestigung: Terminal
Satellitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan
Typ: Einzel
Abmessungen: Länge 168 mm, Φ13 mm
Gewicht: 21 g
Mobilfunk / Unterstütztes GPS / W-lan
Frequenz: 700~800, 824~960, 1575,42, 1710~1880, 1850~1990, 1710~2170, 2490~2600 MHz
Impedanz: 50 Ω
VSWR: <3,5
Polarisation: Linear
Strahlungsmuster: Omni
Eingangsleistung: 50 W
Integrierter AntD© Widerstand: Shunt 10K Ohm (+/- 5%) gegen Masse
Spitzenverstärkung (dBi) (Gerade): -0,5, -0,5, -0,5, 1,0, 2,0, 1,5, 3,0
Spitzenverstärkung (dBi) (Gebogen): -1,5, -3,0, 1,5, 2,5, 2,5, 2,5, 4,0
Effizienz (Gerade): 38 %, 30 %, 40 %, 58 %, 65 %, 55 %, 75 %
Effizienz (Gebogen): 35 %, 25 %, 60 %, 69 %, 75 %, 70 %, 85 %
Anschlusstyp: Schwenkbarer SMA-Stecker
