Beschreibung

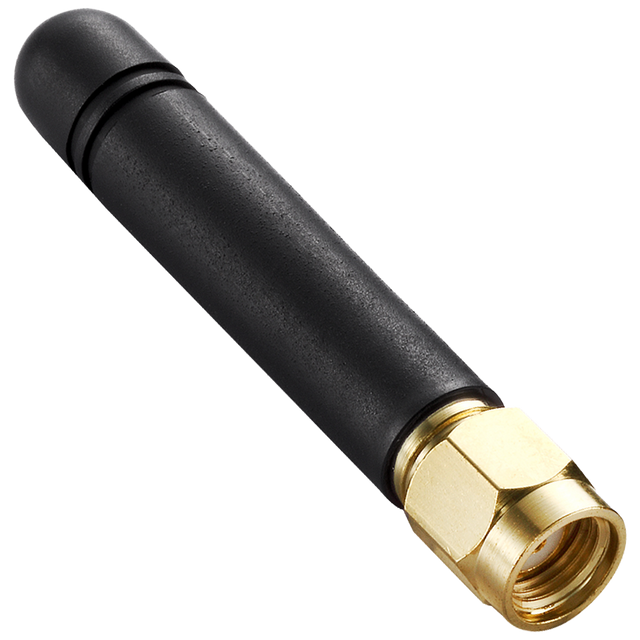

Diese kompakte 2G/3G Monopol-Helix-Terminalantenne unterstützt eine breite Mobilfunkabdeckung von 824 MHz bis 2170 MHz und liefert stabile Leistung, wenn sie auf einer geeigneten Massefläche montiert wird. Sie ist für platzbeschränkte Geräte konzipiert, die dennoch zuverlässige Mobilfunkverbindung benötigen, einschließlich NTN (Non-Terrestrial Network) Nutzung auf Band 255 (Global), Band 256 (Europa) und Band 23 (Nordamerika).
- Kompakte Terminalantenne für eingebettete Geräte, die eine Lösung mit externem Anschluss benötigen
- Breitbandige 2G/3G Mobilfunkunterstützung über mehrere globale Bänder
- Design abhängig von der Massefläche für optimale Strahlung und Effizienz
Anschluss & Kabel
- Anschlusstyp: Gerade RP-SMA(M)
Installation / Umwelt
Wie alle kleinen Monopolantennen muss sie auf einer Massefläche montiert werden, um effizient zu strahlen. Die Antenne sollte am Rand der Massefläche der Hauptplatine des Geräts montiert werden. Siehe untenstehende Diagramme zur Leistungsanalyse. Für stabile Leistung auf allen Bändern ist eine größere Massefläche von mehr als 100 mm erforderlich. Außerdem sollte kein Metall in der Nähe der Antenne verwendet werden, mit mindestens 20 mm Abstand, je mehr Abstand desto besser. Für Geräte mit Masseflächen kleiner als 100 mm Länge oder wenn der Metallabstand nicht ausreichend ist, sollten alternative größere Antennen wie die TG.30 in Betracht gezogen werden. Wenn eine kleine Größe erforderlich ist, kann auch eine kundenspezifisch abgestimmte Lösung oder ein neues Design notwendig sein. Kontaktieren Sie Ihr regionales Vertriebsbüro für Unterstützung.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol, Helix
Mobilfunktechnologien: 3G
Standort: Außen
Montage: Anschlussmontage
Typ: Einzel
Impedanz: 50 Ohm
Abmessungen: 49 mm * 8 mm
Gewicht: 6 g
2G/3G Mobilfunk
Standards: GPRS-GSM-DCS-PCS-UMTS-CDMA-EDGE-HSPA
Frequenz: 824 MHz ~ 2170 MHz
Bänder / Frequenzbereiche: 824~896 MHz (GSM850), 880~960 MHz (GSM900), 1710~1880 MHz (DCS), 1850~1990 MHz (PCS), 1920~2170 MHz (WCDMA I)
Polarisation: Linear
VSWR: ≤3,5
Rückflussdämpfung: ≤-5 dB
Spitzengewinn: 1,42 dBi, 1,91 dBi, 2,51 dBi, 3,23 dBi, 2,89 dBi
Effizienz: 64,40 %, 68,29 %, 70,67 %, 72,61 %, 68,48 %
Leistungsaufnahme: 20 W
Anschlusstyp: Gerade RP-SMA(M)
