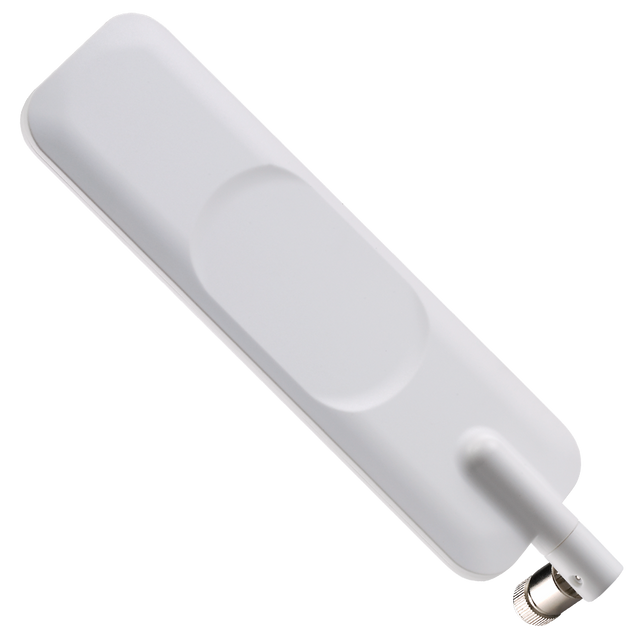

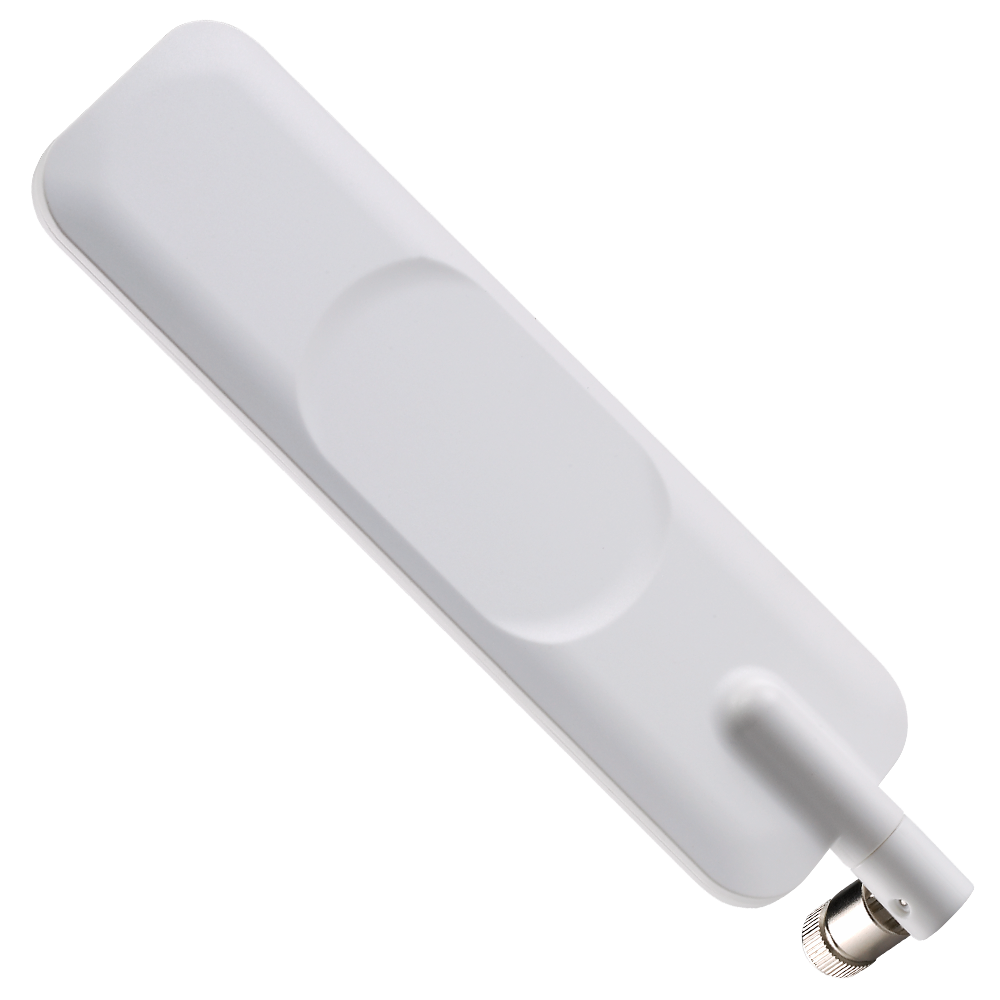

TG.35.8113W Antenne Extern Router 5G, GNSS, W-lan 6E/7, Cat-M, NB-IoT schwenkbarer Dipol-Anschluss Apex II SMA-M für Access Points, Terminals, Router, Öffentlichen Nahverkehr

Apex II ist eine Breitband-Terminalantenne, die entwickelt wurde, um moderne Mobilgeräte zu unterstützen, bei denen hohe Effizienz und zuverlässiger Durchsatz über globale Frequenzbänder erforderlich sind. Ihr schlankes, bodenflächenunabhängiges Dipol-Design trägt dazu bei, eine stabile Leistung unter verschiedenen Betriebsbedingungen zu gewährleisten.

• Breitbandabdeckung für Mobilfunk- und W-lan-Betrieb in einer einzigen Terminalantenne
• Hocheffizientes Dipol-Design zur Maximierung der Link-Performance
• Dreh-/Scharniermechanik für flexible Positionierung bei platzbeschränkten Installationen
• Verstärktes Scharnier, ausgelegt für vibrationsbelastete Umgebungen
• Rundstrahlende Leistung mit stabilen Strahlungsmustern über die Frequenzbänder

Typische Anwendungsfälle umfassen Zugangspunkte, Terminals, Router und Konnektivitäten im öffentlichen Nahverkehr. Unterstützung für Assisted GPS/E911-Anwendungen ist ebenfalls enthalten.

Konnektivitäten

1x 5G/4G/Cat-M/NB-IoT/GPS/W-lan 600-7125MHz

Anschluss & Kabel

• Anschlusstyp: SMA-M

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Dipol
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Montage: Terminalmontage
Satellitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan, ISM
Typ: Einzel
Abmessungen (gerade): 224 x 57,6 x 13 mm
Abmessungen (Rechtwinklig): 196,9 x 57,6 x 32 mm
Gewicht: 75 g
Impedanz: 50 Ω
Polarisation: Linear
VSWR: 2:1
Gewinn (max.): 1,98

Breitband Mobilfunk / W-lan / GNSS

Frequenz: 600-7125 MHz
Standards: 5GNR/4G/LTE/Cat-M1/NB-IoT/GPS/W-lan
Anschlusstyp: SMA(M)
Strahlungsmuster: Rundstrahlend
