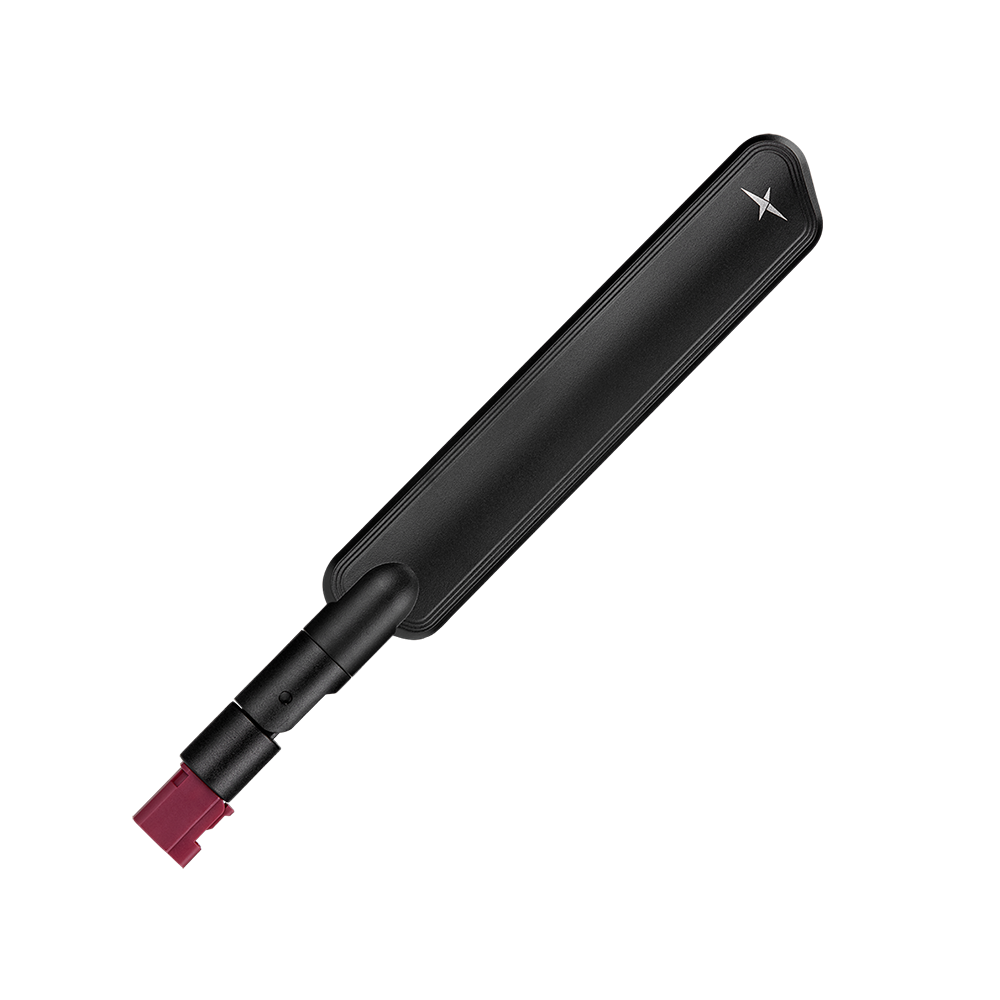

TG.55.8723 Antenne Extern Router Breitband 5G Anschlussmontage Monopol FAKRA Code D für Gateways & Router, Intelligente Zähler, Verkaufsautomaten, Industrielles IoT

Diese breitbandige Monopolantenne zur Montage am Endgerät ist für Sub-6GHz 5G und weltweite 4G-Abdeckung in einem schlanken Formfaktor konzipiert. Ihr 90-Grad-Scharnierdesign ermöglicht es Ihnen, die Antenne für bessere Freiräume und Platzierung an kompakten Geräten auszurichten und unterstützt eine stabile omnidirektionale Leistung über die wichtigsten Mobilfunkbänder hinweg.

• Breitbandige Mobilfunkabdeckung: Unterstützt Sub-6GHz 5G und globale 4G-Bänder mit 3G/2G-Fallback sowie NB-IoT- und Cat-M-Fähigkeiten

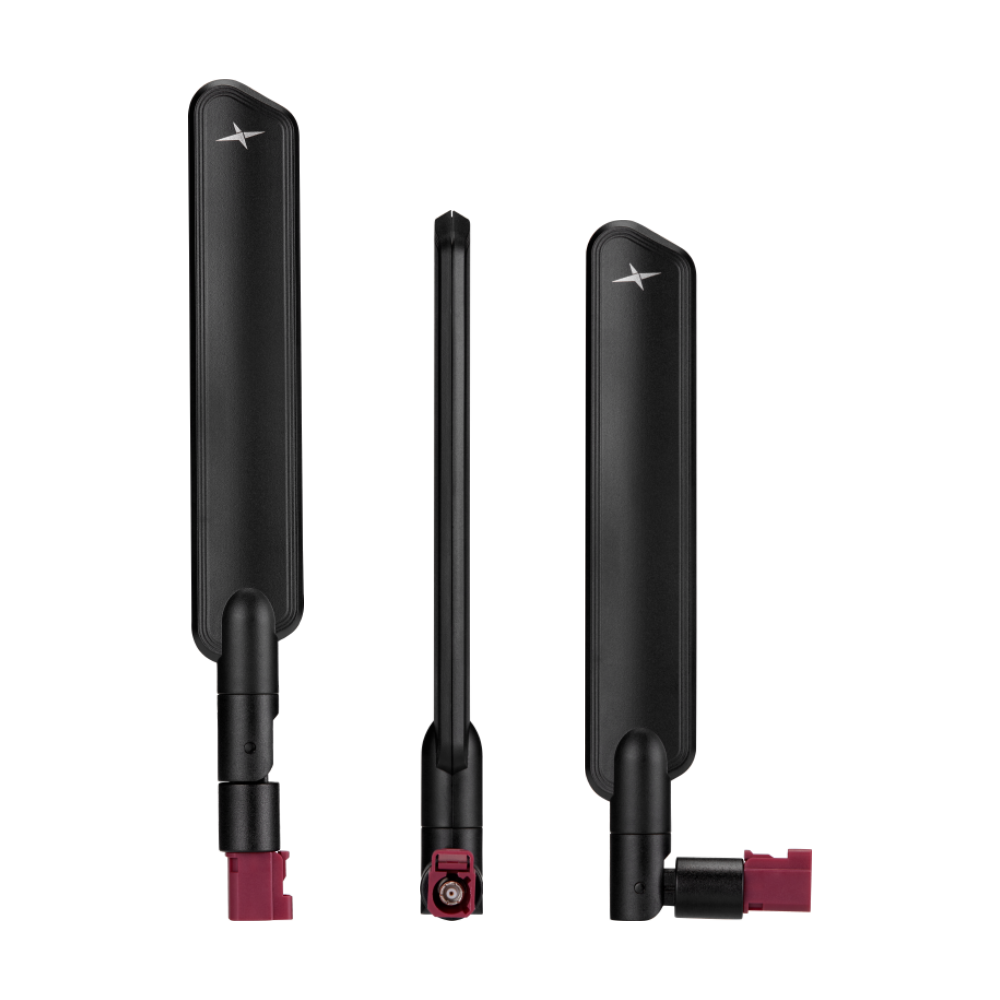

• Optimierte Geräteintegration: Scharnierförmiger, rechtwinkliger Formfaktor ermöglicht flexible Ausrichtung an Endgeräten und Zugangsausrüstung
• Anwendungsfälle: Gateways & Router, Smart Metering, Verkaufsautomaten, Industrial IoT, Smart Home, Vernetztes Unternehmen
• NTN-Eignung: Empfohlen für NTN-Geräte, die auf Band 255 (Global), Band 256 (Europa) und Band 23 (Nordamerika) arbeiten

Anschluss & Kabel

• Anschlusstyp: FAKRA Code D Anschluss

Technische Spezifikationen

Betriebstemperatur: -40°C bis +90°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Terminalmontage
Typ: Einzel
Abmessungen (gerade): 172 x 23,9 x 13 mm
Abmessungen (rechtwinklig): 148 x 42,4 x 13 mm
Gewicht: 24,3 g

5G/4G Mobilfunk

Frequenz: 600 MHz - 6000 MHz
Standards: 5G NR (Sub 6GHz) / LTE / GSM / WCDMA / HSPA / HSPA+ / TD-SCDMA
Impedanz: 50Ω
VSWR: 2:1
Polarisation: CP-linear
Strahlungsmuster: Omni
Max. Eingangsleistung: 2 W
Gewinn (max.): 2,3 dBi
Effizienz (max.): bis zu 80 %
Anschlusstyp: FAKRA Code D (90° scharnierbar, rechtwinklig)
