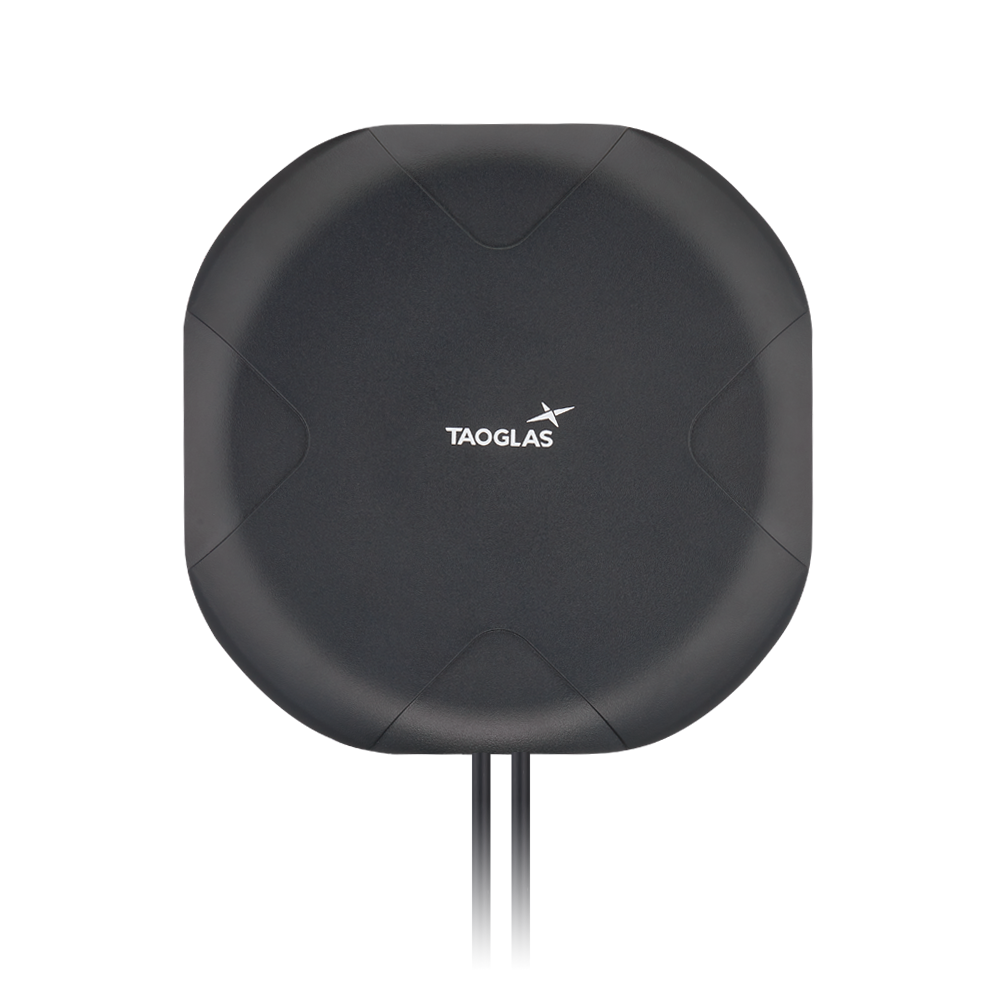

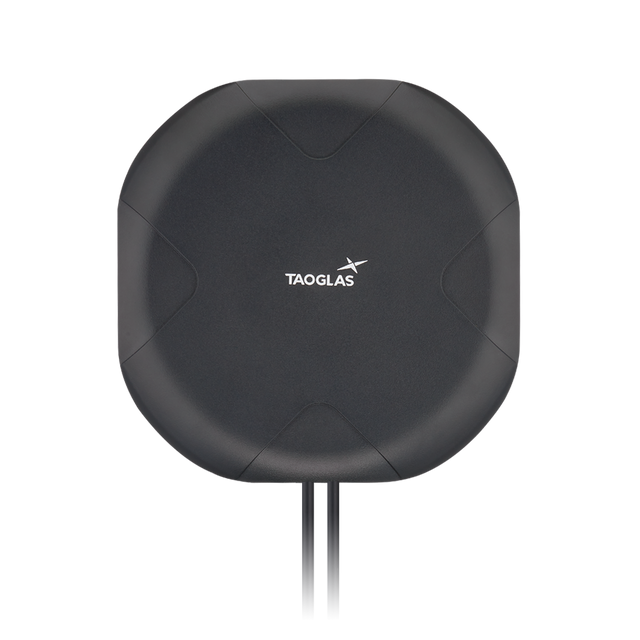

TGX.45.A.BI.01 Antenne Außen 2x MIMO Breitband 5G, 4G/LTE Mehrfachmontage Kreuzpolarisiert IP65 für Gateways, Router, Wireless Access Points, Nicht-Terrestrische Netzwerkgeräte (NTN)

Diese breitbandige, kreuzpolarisierte MIMO-Antenne wurde entwickelt, um Durchsatz und Signalqualität für Sub-6-GHz-Mobilfunkanwendungen zu verbessern. Das orthogonale Elementlayout unterstützt eine starke MIMO-Leistung für bessere Abdeckung und zuverlässigere Verbindungen, insbesondere in anspruchsvollen Umgebungen.

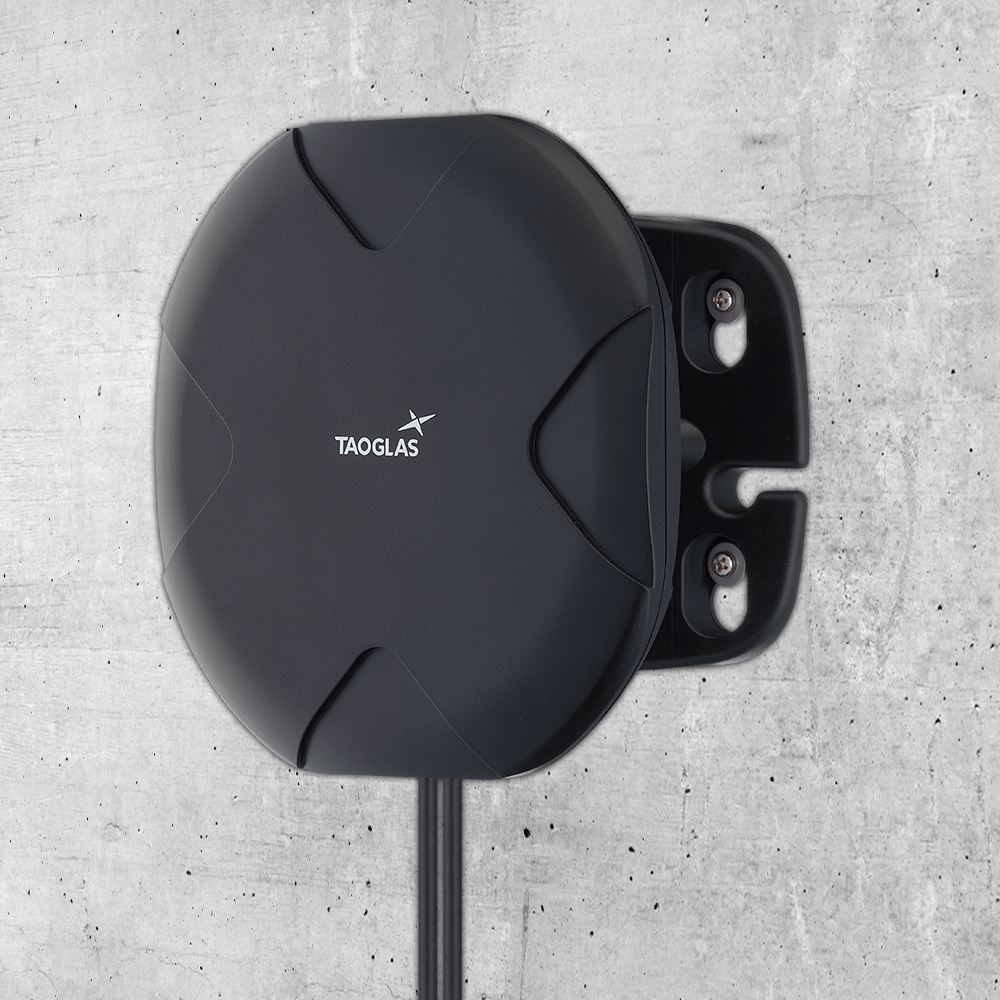

Eine multifunktionale Halterung ermöglicht eine flexible Platzierung an Wand, Mastbefestigung oder Glas, wodurch sie sich gut für Fixed Wireless, Gateways, Router und drahtlose Zugangspunkte eignet. Das robuste Gehäuse ist nach IP65 zertifiziert für zuverlässigen Betrieb unter rauen Bedingungen und wird für Non-Terrestrial Network (NTN)-Geräte empfohlen, die auf Band 255 (global), Band 256 (Europa) und Band 23 (Nordamerika) arbeiten.

Konnektivitäten

2x 5G/4G MIMO 400-6000MHz

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Dipol, MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: NB-IoT, Cat-M
Montage: Multi-Mount, Wandmontage, Mastbefestigung, Glasmontage
Satellitennavigation: NTN/SatCom
Kurzstreckenfunkstandards: W-lan
Typ: Kombination
IP-Schutzart: IP65
Abmessungen: 165 * 165 * 98,5 mm (inkl. Halterung) RoHS- und Reach-konform Geeignet für Nein
Gewicht: 494g (inkl. Kabel)

5G/4G MIMO (Anschluss A)

Frequenz: 400MHz - 6000MHz
Impedanz: 50 Ω
VSWR: 1,5:1
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
Gewinn (max.): 4
Anschlusstyp: SMA-M
Kabellänge: 300cm
Kabeltyp: CFD-200
Anschlussgehäuse-Stil: Gerade

5G/4G MIMO (Anschluss B)

Frequenz: 400MHz - 6000MHz
Impedanz: 50 Ω
VSWR: 1,5:1
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung: 10W
Gewinn (max.): 4
Anschlusstyp: SMA-M
Kabellänge: 300cm
Kabeltyp: CFD-200
Anschlussgehäuse-Stil: Gerade
